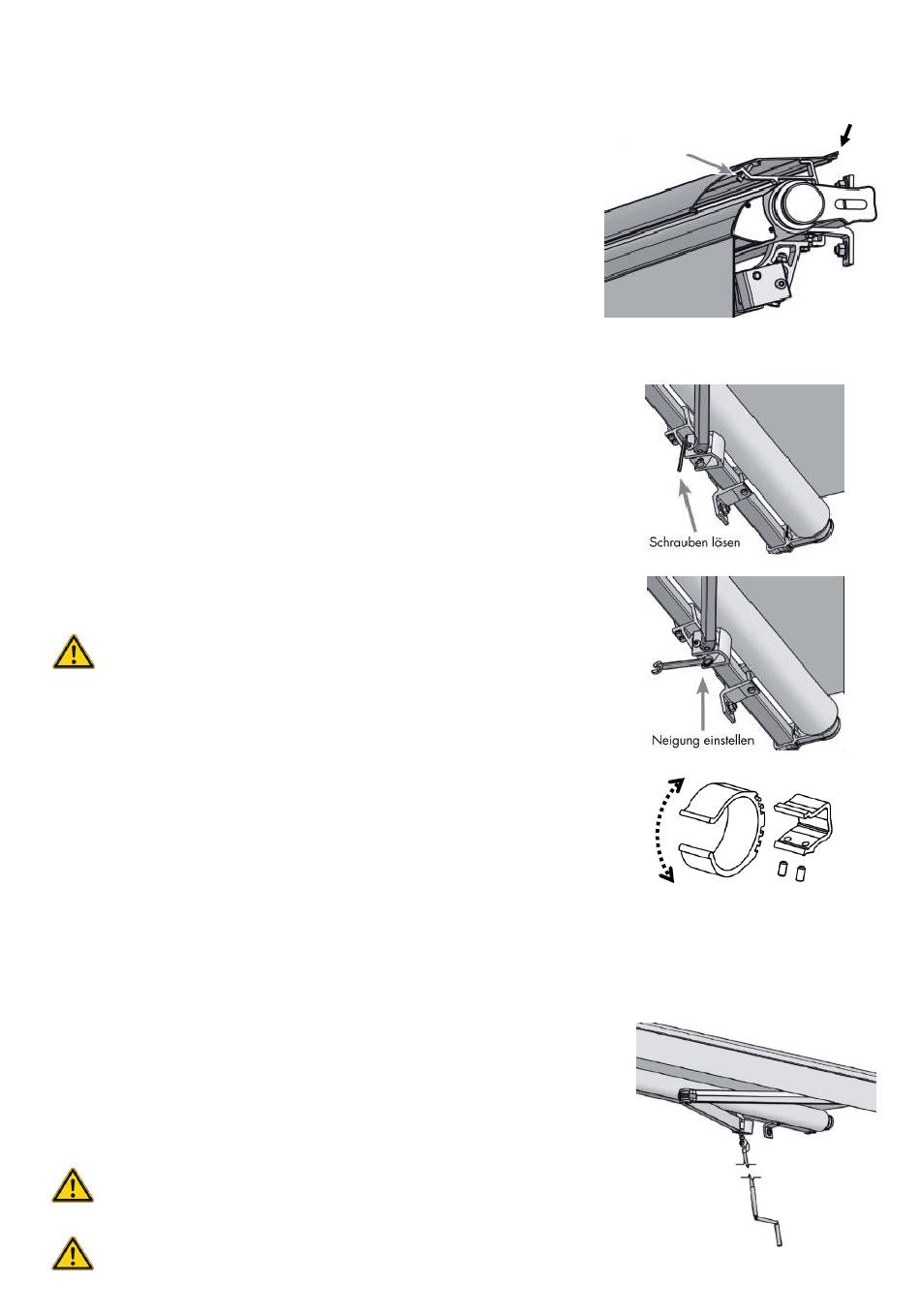

3.5 Montage Regenschutzdach

Die Halter für das Regenschutzdach wurden bereits beim Punkt
3.3 vormontiert. Nach der erfolgten Montage der Anlage das
Schutzdach mit den beiden Nuten von vorne in die Haltebügel
einschieben und seitlich ausrichten. Die flexible Dichtlippe zur
Wand hin muss nach oben zeigen damit das Regenwasser nicht
hinter die Markise läuft. Anschließend die Klemmschrauben
mittels Inbusschlüssel SW 5 anziehen.
Zum Abschluss die Seitenteile des Regenschutzdaches mit den
Kreuzschlitzschrauben seitlich in den Schraubensicken des
Profils befestigen.

3.6 Neigung der Gelenkarme einstellen

Um die Einstellung der Neigung zu erleichtern, fahren Sie die
Markise zu Beginn ca. 50 cm aus.
Lösen sie nun
Gelenkarmhalter mittels passendem Inbusschlüssel.
Nun zwingend den Gelenkarm durch leichtes Anheben des
Ausfallprofiles entlasten und die Neigung durch Drehen der
Sechskantschraube
Schraubenschlüssel einstellen.
Einseitig darf die Neigung nur in einem gewissen Rahmen
verstellt werden. Bitte die Arme bei größeren Änderungen
immer abwechselnd links und rechts verstellen.
Abschließend die vorher gelösten Klemmschrauben wieder
anziehen.
Bei Verstellung der Neigung muss ggf. auch die Neigung der
Tuchwellenstütze (siehe Punkt 3.1) mit angepasst werden. Hierzu
die beiden Schrauben lockern und das Bauteil seitlich rausziehen.
Anschließend in der passenden Position wieder einschieben
(sodass das Tuch hiermit nicht in Berührung kommt) und die
beiden Schrauben wieder anziehen.

3.7 Neigung der Gelenkarme einstellen (VARIOMATIC)

Um die Einstellung der Neigung zu erleichtern, fahren Sie die Markise
zu Beginn ca. 50 cm oder mehr aus.
Um die Neigung zu verstellen, hängen Sie nun die Kurbel an den Ösen
am Gelenkarm ein. Durch drehen der Kurbel, können Sie nun die
Neigung verstellen.
Einseitig darf die Neigung nur in einem gewissen Rahmen
verstellt werden. Bitte die Arme bei größeren Änderungen
immer abwechselnd links und rechts verstellen.
Markise vor dem Einfahren in einen Neigungsbereich < 15 °
bringen!
- 11 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
die beiden Linsenkopfschrauben
an der Unterseite
Klemmschraube
am
mittels
Dichtlippe
