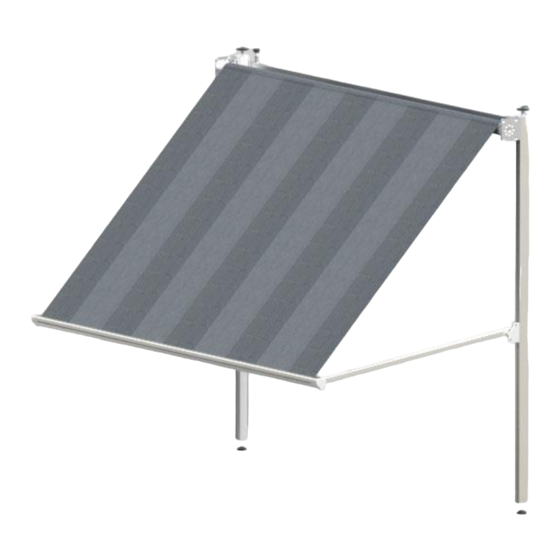

Klemmmarkise
Vorschau ausblenden
Andere Handbücher für FLK 160:
- Montageanleitung (5 Seiten) ,
- Montageanleitung (20 Seiten)
Verwandte Anleitungen für Sowero FLK 160
Inhaltszusammenfassung für Sowero FLK 160

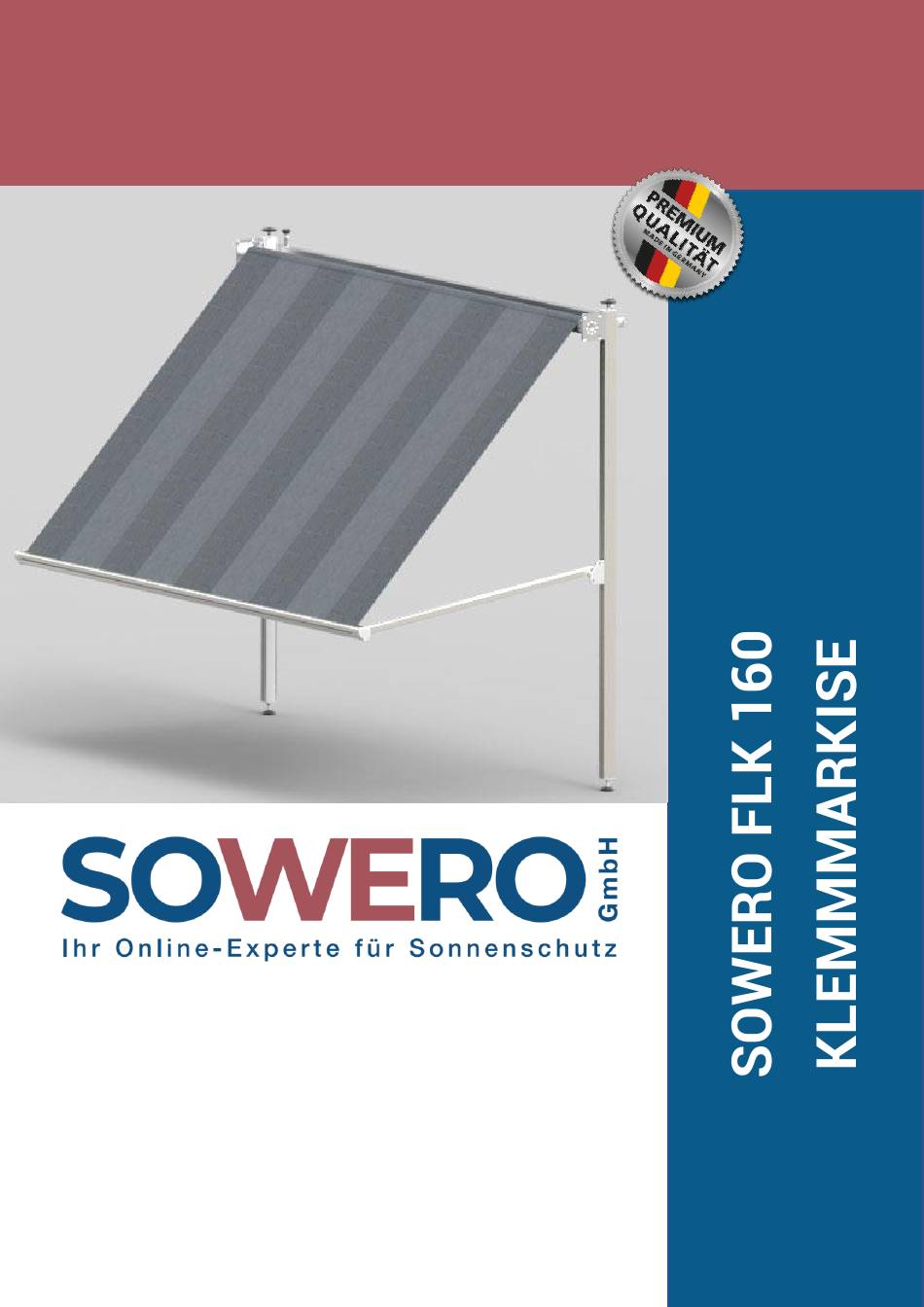

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de...
-
Seite 2: Inhaltsverzeichnis
7.1 Problembehebung 7.2 Instandhaltung, Pflege und Wartung 7.3 Instandsetzung und Reparatur 8.0 Nach der Montage 8.1 Einweisung Funktionsweise 8.2 Übergabe 8.3 Demontage und Entsorgung 9.0 Anhang 21 und 22 - 1 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 3: Sicherheitshinweise / Allgemein
Klasse 2 5 (nach Beaufort-Skala) 29 – 38 km/h SOWERO Markisen und Komponenten sind nach den Bestimmungen der Norm DIN EN 13561 konstruiert und gefertigt. Die SOWERO FLK-160 Klemmmarkise erfüllt die Anforderungen der Windwiderstandsklasse 1. ACHTUNG: Die Klemmbefestigung der Markise ist vom Nutzer vor jeder Benutzung aber spätestens jedoch nach 3 Monaten, auf festen Sitz und Halt der Markise zu überprüfen. - Seite 4 Montage- und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bei einer Inspektion oder Wartung von elektrischen Teilen muss der Anschluss abgesichert spannungslos geschaltet werden. Die SOWERO GmbH übernimmt keine Haftung für Schäden, die aus einer nicht bestimmungsgemäßen Verwendung entstehen.
- Seite 5 Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes). Die beiliegenden Montage- und Einstellanleitungen des Motor-, Schalter- und Steuerungsherstellers sind zu beachten. - 4 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
-
Seite 6: Vorbereitung Installation Und Montage
Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. 2.2 Montagehilfsmittel / Werkzeug Maßband / Meterstab... -
Seite 7: Montage Und Befestigung Klemmmarkise
Ausfahren der Markise wieder fest angezogen werden. Sollte es durch eine lockere Klemmvorrichtung zu Schäden an der Markise, Schäden an Personen oder zu sonstigen Folgeschäden kommen, übernehmen wir als Hersteller keine Gewährleistung, Haftung oder Verantwortung. - 6 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 8: Montage
Spannteller die vorgegebenen Mindestabstandmaße zur seitlichen Wand hat Antrieb (Maß B). (Kurbel) Maß B bei: - Markise mit Kurbelantrieb = 5,0 cm - Markise mit Elektromotor = 2,5 cm - 7 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 9: Befestigung Des Vierkantrohres Mit Absturzsicherung Am Stützfuß Der Antriebsseite
Richten Sie den Steher der Antriebsseite nun mit der Wasserwaage aus. Danach, wie beim gegenüberliegenden Stützfuß, ausschließlich über den unteren Spannteller spannen und mit der Wasserwaage in alle Richtungen ausrichten. - 8 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 10: Ausrichten Der Anlage
Sie diesen Schritte gleichmäßig an beiden Armen durch. Wenn Sie die Fallarme leicht zusammendrücken, kann die Transportsicherung leichter nach unten verschoben werden. Die Fallarme stehen unter Federspannung. Auf keinem Fall Transortsicherung ganz entfernen. Verletzungsgefahr! - 9 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 11: Einhängen Der Wickelwelle Mit Markisentuch
Bei Ausführung Bedienung mit Kurbelgetriebe und Elektromotor Auf der gegenüberliegenden Seite ist die Tuchwelle mit einem Rundstift ausgestattet. Der Rundstift wird von oben in die Kunststoffaufnahme an der Lagerschale eingedrückt. - 10 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 12: Befestigung Der Fallarme Am Ausfallprofil
Der vormontierte Kurzvolant ist nach oben geklappt und kann nun heruntergeklappt werden. 3.2.10 Kontern der Sicherungsmuttern Zum Abschluss der Montage müssen noch alle vier Kontermuttern an den oberen und unteren Spanntellern fest angezogen werden. - 11 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 13: Sicherungssplint An Der Nicht Antriebsseite Anbringen
Höhe eines 2700 mm Steher um bis zu 3 mm schwanken. Daher vor jeder Benutzung den festen Sitz der Markise prüfen. Der Halt der Markise muss vorrangig immer über die Stützfüße erfolgen! Die Absturzsicherung dient nur dem Notfall! - 12 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 14: Inbetriebnahme Elektromotor
Achtung: Bei Ansteuerung des Motors durch, Gruppen- und Zentralsteuerungen und SMARTHOME – Steuerung , übernehmen wir bei Einsatz von Fremd-Steuerungsmodulen die nicht vom Motorenhersteller sind , keine Gewährleistung und Garantie bei Fehlfunktionen oder Beschädigungen des Motors. - 13 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 15: Motor Mit Acomax Handsender Verbinden (Bei Auslieferung Nicht Verbunden)
Programmiertaste P2 an der Steuerung kurz drücken. Antrieb piepst ↑↓ einmal und dreht kurz links-rechts. AB-Taste AB-Taste an der Steuerung kurz drücken. Antrieb piepst dreimal ↑↓ und dreht kurz links-rechts. → Drehrichtung geändert. - 14 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 16: Motor Mit Solar Handsender Verbinden (Bei Auslieferung Bereits Verbunden)
↓ AB-Taste am Handsender gedrückt halten, bis ↑ AUF-Taste am Handsender gedrückt halten, der Antrieb zu fahren beginnt. bis der Antrieb zu fahren beginnt. → Handsender erfolgreich mit Motor verbunden! - 15 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 17: Motorenübersicht
Obere Endlage: fixe Endlage Untere Endlage: fixe Endlage Einstellung Endlagen: über Stellschrauben am Motorkopf Bedienungsanleitung Werkseitige Einstellung: Endlagen eingestellt AUF ANFRAGE! Elektrischer Anschluss: OHNE – Autarkes System Kabellänge Ladekabel: ca. 90 cm - 16 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 18: Bedienung
Beschattung oder ganz ausfahren. Die Endposition ist erreicht, wenn der Motor eigenständig abschaltet. Markise einfahren Bedienelement drücken und Markise bis zur gewünschten Beschattung oder ganz einfahren. Die Endposition ist erreicht, wenn der Motor eigenständig abschaltet. - 17 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 19: Wartung Und Reparatur
Markise macht komische Verspannungen im Gestell Ausrichtung der gesamten Geräusche Anlage prüfen und ggf. korrigieren (siehe 3.2.5) Markise ist locker Spannelemente gelockert Die beiden Steher gemäß Montage- und Bedienungsanleitung nachspannen - 18 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 20: Instandhaltung, Pflege Und Wartung
7.3 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden. -
Seite 21: Nach Der Montage
Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 20 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... - Seite 22 Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in der nachfolgenden Normen festgelegt sind: Wesentliche Merkmale / Leistung Norm Erklärung Windwiderstandsklasse: 1 Windwiderstandsklasse gemäß Montage- Bedienungsanleitung Christian Mattausch Geschäftsführer Neuburg an der Kammel, März 2022 - 21 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
-
Seite 23: Konformitätserklärung
Motorangetriebene Abschlüsse und Markisen Hersteller: SOWERO GmbH Egerlandstr. 4 86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Christian Mattausch Geschäftsführer Neuburg an der Kammel, März 2022 - 22 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... - Seite 24 - 23 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
