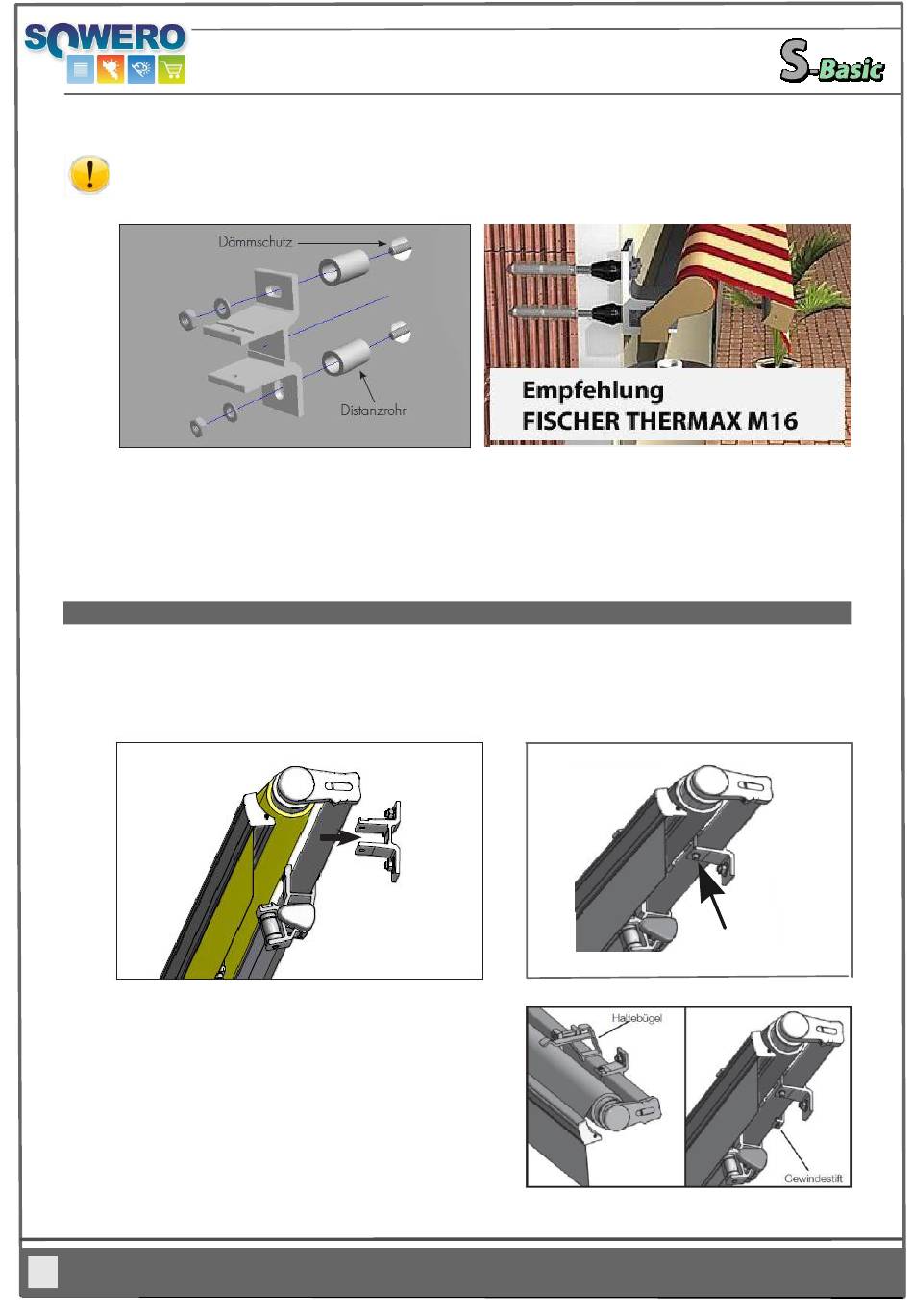

MONTAGE AUF WÄRMEGEDÄMMTEN FASSADEN:
Dämmputz und Vollwärmeschutz sind nicht druckstabil. Daher müssen Markisenkonsolen entweder vollflächig
oder im Bereich der Schrauben mittels Distanzierungen unterfüttert werden. Nebenstehendes Bild erklärt eine
zwei mögliche Varianten:
EMPFEHLUNG FÜR DIE KONSOLENBEFESTIGUNG:
Die beiden äußersten Konsolen zuerst befestigen und ausrichten. Alle weiteren Konsolen mit Hilfe einer
Schnur exakt zu den äusseren Konsolen fluchtend ausrichten. Unebenheiten des Untergrundes durch
geeignete Unterlagen ausgleichen. Anschließend alle Schrauben fest anziehen und Konsolen auf guten
Sitz prüfen.
2.7 MARKISENFIXIERUNG MARKISE EINHÄNGEN
Zum Anheben der Markise auseichend Personal bereitstellen. Die Markisengewichte erreichen bis zu 80 kg;
Die Markise mit dem Tragrohr von vorne in die Konsolen einschieben. Die Befestigungsschrauben am
Gewinde leicht einfetten und von unten in die Bohrungen stecken und mittels Vierkantmuttern sichern.
Die Markise seitlich ausrichten. Alle Befestigungsschrauben fest anziehen.
BEI REGENSCHUTZDACH:
Die HaltebÜügel vor der Montage der Anlage auf das
Montagerohr schieben und mit dem Gewindestift an der
Unterseite verklemmen. (Endmontage Regenschutzdach
siehe Punkt 3.4.)
