Befestigungstechnik - Sowero S-Basic Montage- & Bedienungsanleitung

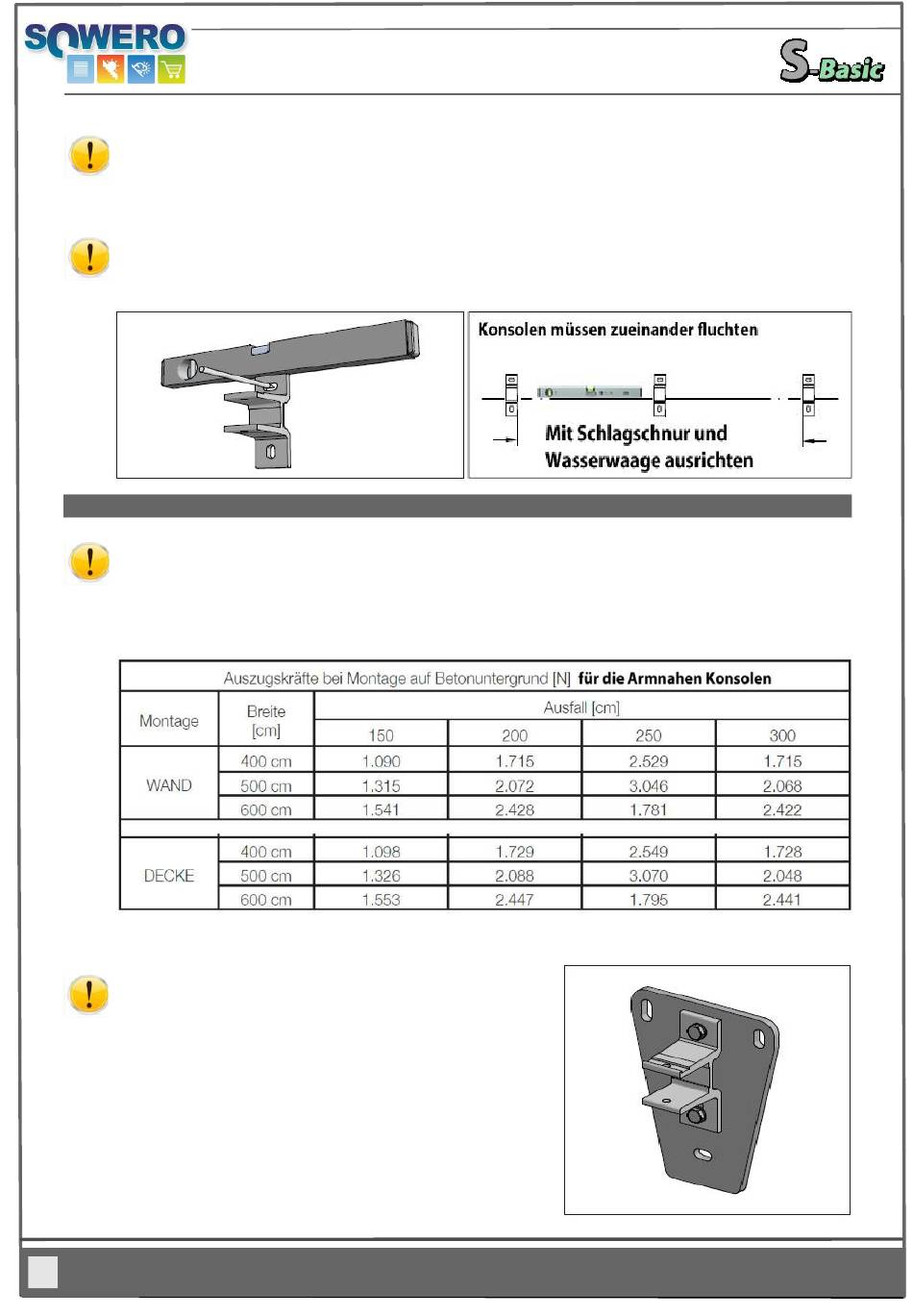

BOHRUNGEN FÜR KONSOLEN:
Wir empfehlen die Konsolen vor der Montage auf die Markise bzw. Vierkantrohr auf zu stecken und
die Konsolenabstände an die Wand zu übertragen. Danach die Bohrbilder der Konsolen auf die ermittelten
Konsolenpositionen übertragen. Konsolen mit Wasserwaage ausrichten. Die Konsolen müssen zueinander
fluchten. Wir empfehlen das Ausrichten mit einer Schlagschnur und Wasserwaage.
Danach mit geeignetem Bohrer die Bohrlöcher bohren. Konsolen mit geeignetem Befestigungsmaterial
verschrauben. Vor dem endgültigen Festziehen der Schrauben Konsolen entsprechend mit Wasserwaage
nochmals ausrichten und justieren.
2.6

BEFESTIGUNGSTECHNIK

Durch das Eigengewicht der Markise und die Maximale Windbelastung der entsprechende Windklasse
Können Auszugskräfte bis zu 3046. (ca. 311 kg) bei Wandmontage und bis zu 3070. (ca 312 Kg) bei
Deckenmmontage auftreten
In nachstehender Tabelle sind die maximalen Dübelkräfte in Abhängigkeit von Markisengröße, Konsolenart,
Konsolenzahl (nach Tabellen 2.5.) und Windklasse (nach Tabelle 2.3.) definiert:
Diese Werte sind bei der Anzahl der standardmäßig mitgelieferten Konsolen für die Montage auf Druckfestem
Untergrund ungerissener Beton C25/20 (B25) berücksichtigt.
Bei weniger tragfähigen Untergründen und bei
Verwendung von Injektionsankern ist ein qualifizierter
Befestigungstechniker zu Rate zu ziehen.
Die Reduktion der Dübelkräfte kann durch Erhöhung
der Konsolenanzahl in Armnähe oder durch den
Einsatz der Konsolenplatten (wie nebenstehend
gezeigt) erreicht werden.
6
Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten
OFFENE GELENKARMMARKISE
MONTAGEANLEITUNG
www.sowero.de
