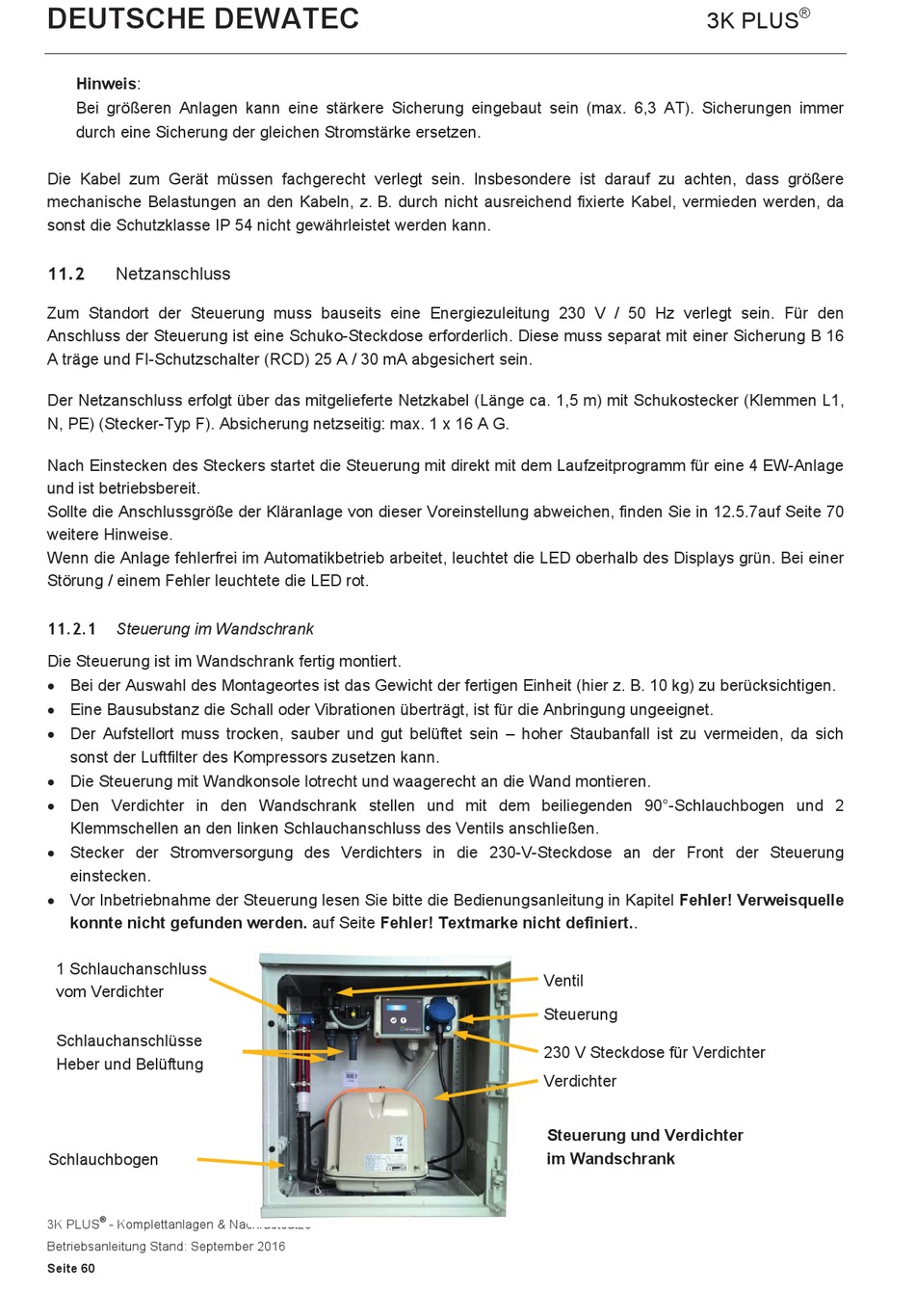

DEUTSCHE DEWATEC
Hinweis:
Bei größeren Anlagen kann eine stärkere Sicherung eingebaut sein (max. 6,3 AT). Sicherungen immer
durch eine Sicherung der gleichen Stromstärke ersetzen.
Die Kabel zum Gerät müssen fachgerecht verlegt sein. Insbesondere ist darauf zu achten, dass größere
mechanische Belastungen an den Kabeln, z. B. durch nicht ausreichend fixierte Kabel, vermieden werden, da
sonst die Schutzklasse IP 54 nicht gewährleistet werden kann.
Netzanschluss
11.2
Zum Standort der Steuerung muss bauseits eine Energiezuleitung 230 V / 50 Hz verlegt sein. Für den
Anschluss der Steuerung ist eine Schuko-Steckdose erforderlich. Diese muss separat mit einer Sicherung B 16
A träge und FI-Schutzschalter (RCD) 25 A / 30 mA abgesichert sein.
Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m) mit Schukostecker (Klemmen L1,
N, PE) (Stecker-Typ F). Absicherung netzseitig: max. 1 x 16 A G.
Nach Einstecken des Steckers startet die Steuerung mit direkt mit dem Laufzeitprogramm für eine 4 EW-Anlage
und ist betriebsbereit.
Sollte die Anschlussgröße der Kläranlage von dieser Voreinstellung abweichen, finden Sie in 12.5.7auf Seite 70
weitere Hinweise.
Wenn die Anlage fehlerfrei im Automatikbetrieb arbeitet, leuchtet die LED oberhalb des Displays grün. Bei einer
Störung / einem Fehler leuchtete die LED rot.
Steuerung im Wandschrank
11.2.1
Die Steuerung ist im Wandschrank fertig montiert.
Bei der Auswahl des Montageortes ist das Gewicht der fertigen Einheit (hier z. B. 10 kg) zu berücksichtigen.
Eine Bausubstanz die Schall oder Vibrationen überträgt, ist für die Anbringung ungeeignet.
Der Aufstellort muss trocken, sauber und gut belüftet sein – hoher Staubanfall ist zu vermeiden, da sich
sonst der Luftfilter des Kompressors zusetzen kann.
Die Steuerung mit Wandkonsole lotrecht und waagerecht an die Wand montieren.
Den Verdichter in den Wandschrank stellen und mit dem beiliegenden 90°-Schlauchbogen und 2
Klemmschellen an den linken Schlauchanschluss des Ventils anschließen.
Stecker der Stromversorgung des Verdichters in die 230-V-Steckdose an der Front der Steuerung
einstecken.
Vor Inbetriebnahme der Steuerung lesen Sie bitte die Bedienungsanleitung in Kapitel Fehler! Verweisquelle
konnte nicht gefunden werden. auf Seite Fehler! Textmarke nicht definiert..
1 Schlauchanschluss
vom Verdichter
Schlauchanschlüsse
Heber und Belüftung
Schlauchbogen
®
3K PLUS
- Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: September 2016
Seite 60
3K PLUS
Ventil
Steuerung
230 V Steckdose für Verdichter
Verdichter
Steuerung und Verdichter
im Wandschrank
®
