DEUTSCHE DEWATEC
Anschluss der Luftschläuche
11.2.4

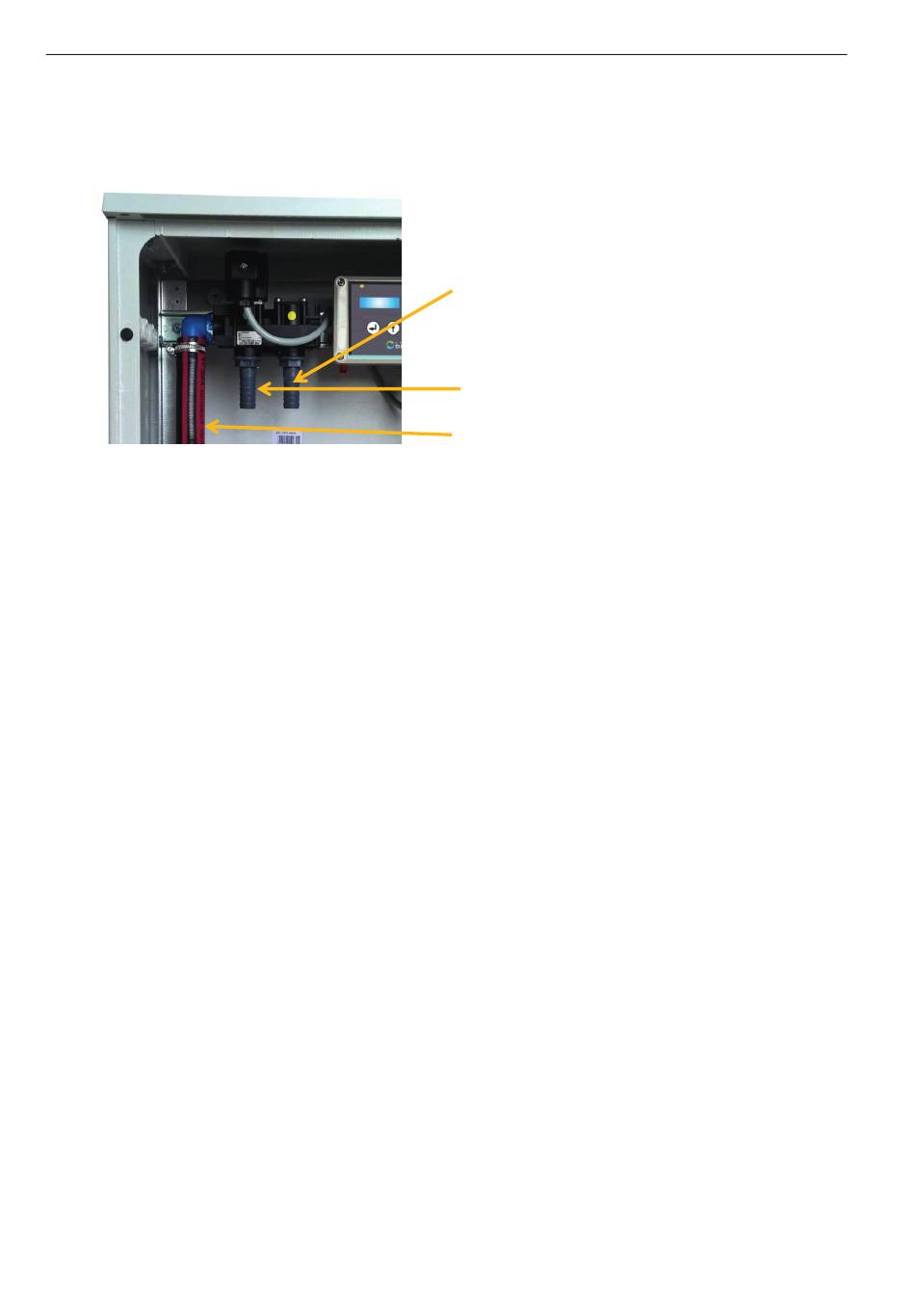

Die Luftschläuche werden an das Ventil wie in der folgenden Abbildung angeschlossen:
Der Schlauchanschluss für die Luftzufuhr vom Verdichter befindet sich links vom Ventil (Im Bild der gestreifte
Schlauch).
Der Anschluss für den Schlammheber befindet sich unterhalb des Ventilkopfes. Der Luftschlauch für die
Belüftung wird an den Anschluss rechts neben dem Ventil direkt am Verteilerblock angeschlossen.
®
3K PLUS
- Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: September 2016
Seite 62
Luftschlauch zur Belüftung
Luftschlauch zum Schlammabzugs-
heber
Luftschlauch vom Verdichter
®
3K PLUS
