DEUTSCHE DEWATEC
8.1.8 Abdeckung öffnen und schließen
8.1.9

Anschluss der Zu- und Ablaufleitung

Bei Komplettanlagen im Rundbehälter sind Leitungsstutzen bereits installiert.
8.1.10 Leerrohr zwischen Schaltschrank und Behälter
Verlegen Sie als Verbindung zwischen Schaltkonsole / Schaltschrank und Behälter ein Leerrohr PVC KG 100 /
150. Das Leerrohr muss nicht frostfrei verlegt werden. Es sollte mit leichtem Gefälle zum Behälter verlegt
werden, damit sich evtl. bildendes Schwitzwasser ablaufen kann.
Zur Einbindung des Leerrohres in den Behälter wurde am Behälter bereits ein Stutzen DN 100 angebracht.
Die Einbindung des Leerrohres auf Seiten des Schaltschrankstandortes kann entweder über Bohrungen DN 30
oder eine Bohrung DN 100 bis DN 150 erfolgen. Es empfiehlt sich, nach Durchführung der Luftschläuche und
des Kabels die verbliebenen Öffnungen im Mauerwerk mit PU-Schaum auszuschäumen.
Rüsten Sie das Leerrohr in jedem Fall mit einem Ziehdraht oder –seil aus, um eine spätere Verlegung der
Luftschläuche und des Schwimmerkabels zu ermöglichen.
Verlegen Sie die Leerrohre bitte möglichst geradlinig zum Behälter. Jede Biegung und jeder Knick im Schlauch
erhöht den Druckwiderstand in den Luftzuleitungen und mindert damit die Leistungsfähigkeit der Anlage.
Verwenden Sie daher z.B. anstelle von 45°-Bögen immer zwei 30°-Bögen. Bitte verwenden Sie generell keine
90°-Bögen.
®
3K PLUS - Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: September 2016
Seite 34

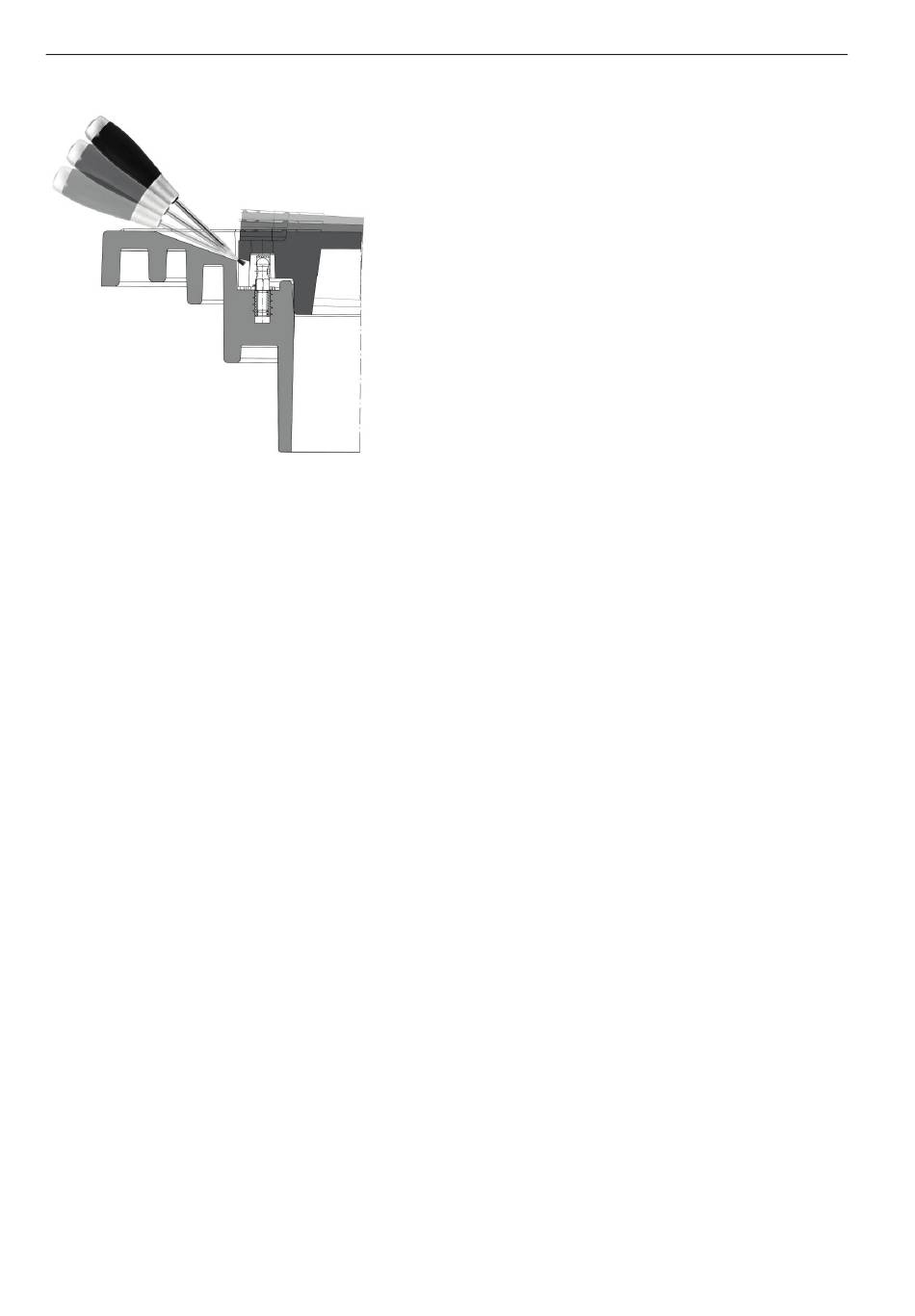

Öffnen:
Schraubendreher oder
Hebeltasche des Deckels stecken und kräftig nach
unten drücken
Schließen:
Deckel in die richtige Position bringen und kräftig nach
unten drücken
®
3K PLUS
Deckelhaken in die
