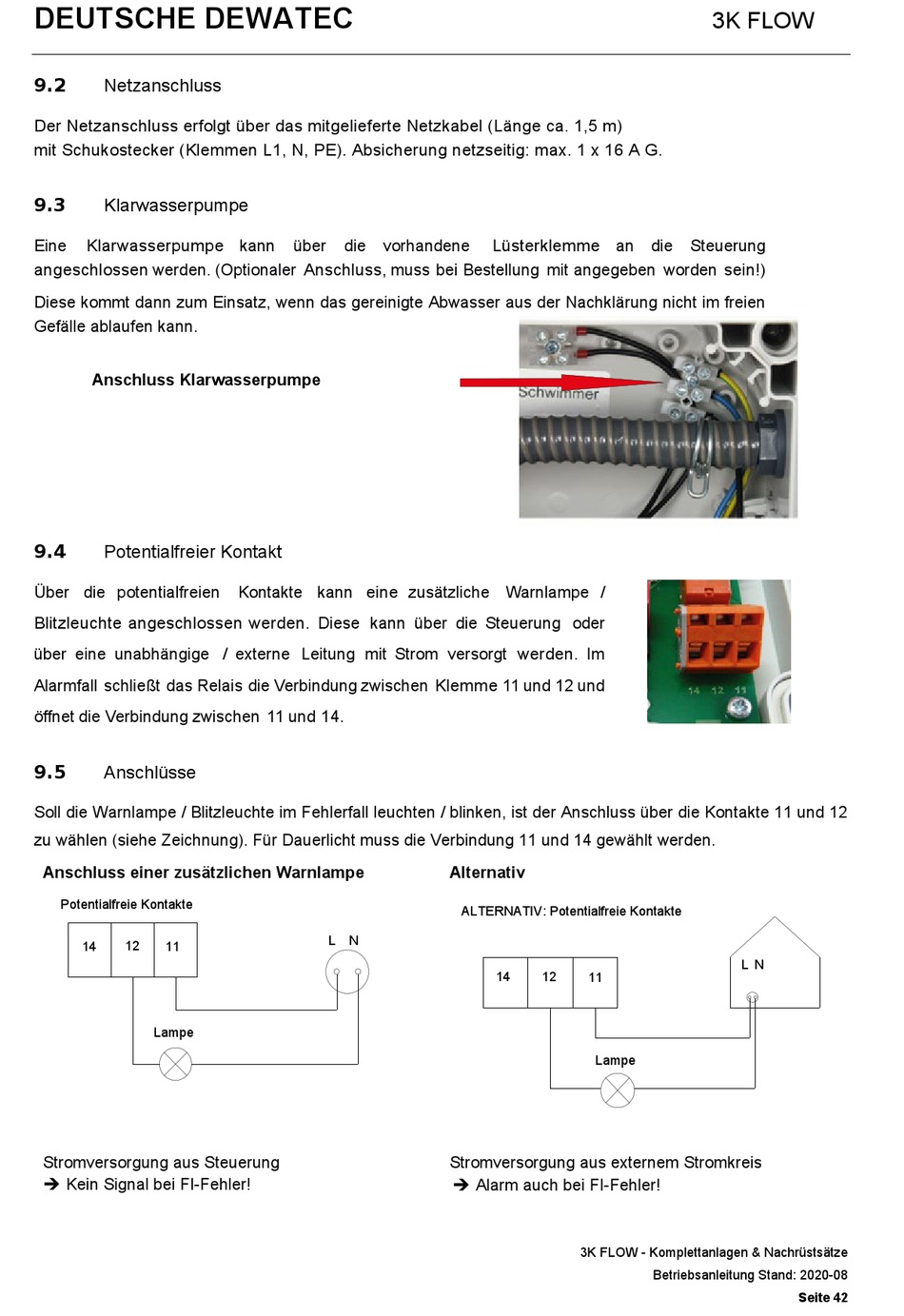

DEUTSCHE DEWATEC
Netzanschluss
9.2
Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m)
mit Schukostecker (Klemmen L1, N, PE). Absicherung netzseitig: max. 1 x 16 A G.
Klarwasserpumpe
9.3
Eine
Klarwasserpumpe kann
angeschlossen werden. (Optionaler Anschluss, muss bei Bestellung mit angegeben worden sein!)
Diese kommt dann zum Einsatz, wenn das gereinigte Abwasser aus der Nachklärung nicht im freien
Gefälle ablaufen kann.
Anschluss Klarwasserpumpe
Potentialfreier Kontakt
9.4
Über die potentialfreien
Blitzleuchte angeschlossen werden. Diese kann über die Steuerung oder
über eine unabhängige / externe Leitung mit Strom versorgt werden. Im
Alarmfall schließt das Relais die Verbindung zwischen Klemme 11 und 12 und
öffnet die Verbindung zwischen 11 und 14.
Anschlüsse
9.5
Soll die Warnlampe / Blitzleuchte im Fehlerfall leuchten / blinken, ist der Anschluss über die Kontakte 11 und 12
zu wählen (siehe Zeichnung). Für Dauerlicht muss die Verbindung 11 und 14 gewählt werden.
Anschluss einer zusätzlichen Warnlampe
Potentialfreie Kontakte
14
12
11
Lampe
Stromversorgung aus Steuerung
Kein Signal bei FI-Fehler!
über
die vorhandene
Kontakte kann eine zusätzliche Warnlampe /
L
N
Lüsterklemme an die Steuerung
Alternativ
ALTERNATIV: Potentialfreie Kontakte
14
12
11
Lampe
Stromversorgung aus externem Stromkreis
Alarm auch bei FI-Fehler!
3K FLOW - Komplettanlagen & Nachrüstsätze
3K FLOW
L
N
Betriebsanleitung Stand: 2020-08
Seite 42
