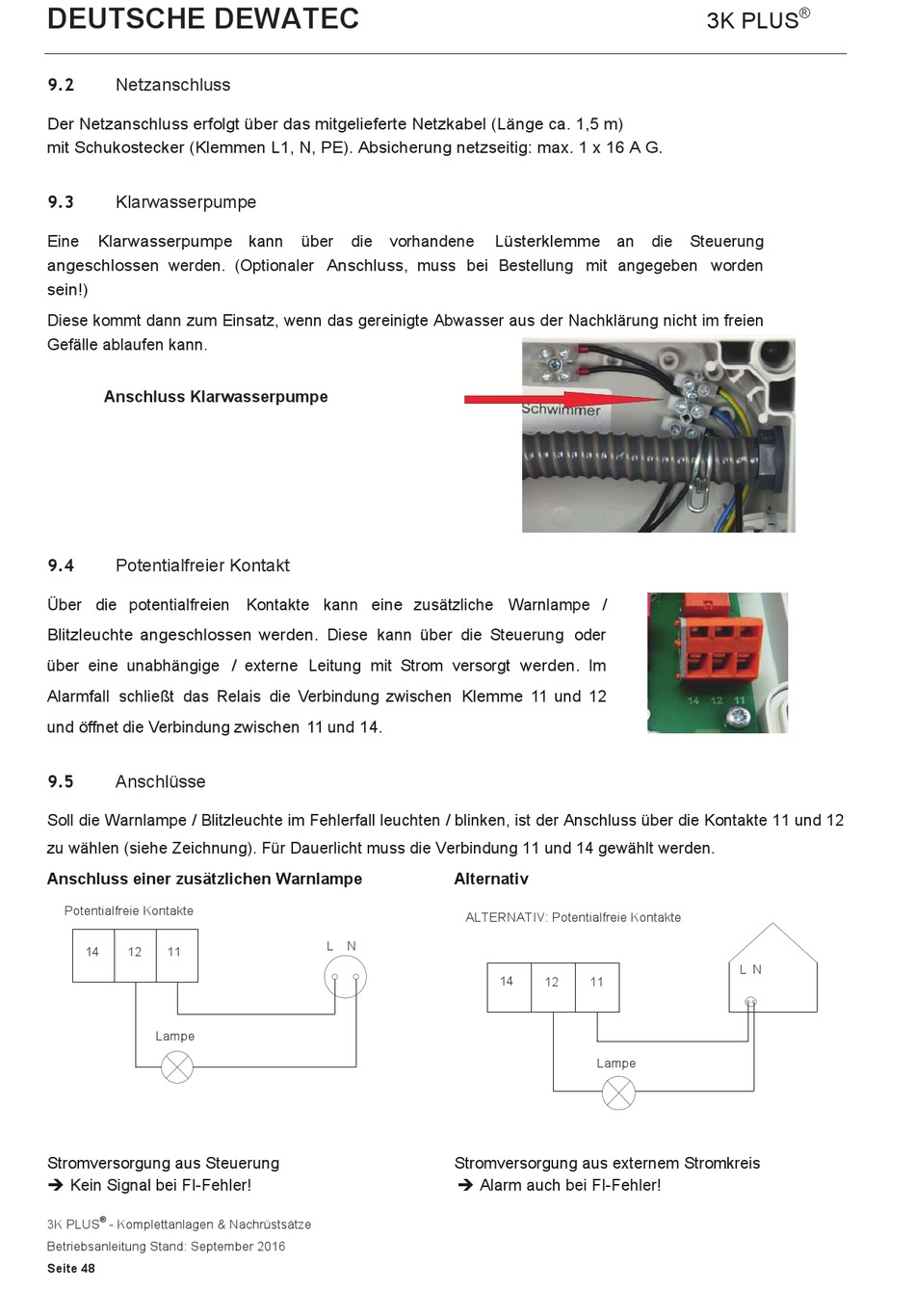

DEUTSCHE DEWATEC
Netzanschluss
9.2
Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m)
mit Schukostecker (Klemmen L1, N, PE). Absicherung netzseitig: max. 1 x 16 A G.
Klarwasserpumpe
9.3
Eine
Klarwasserpumpe kann
angeschlossen werden. (Optionaler Anschluss, muss bei Bestellung mit angegeben worden
sein!)
Diese kommt dann zum Einsatz, wenn das gereinigte Abwasser aus der Nachklärung nicht im freien
Gefälle ablaufen kann.
Anschluss Klarwasserpumpe
Potentialfreier Kontakt
9.4
Über die potentialfreien Kontakte kann eine zusätzliche Warnlampe /
Blitzleuchte angeschlossen werden. Diese kann über die Steuerung oder
über eine unabhängige / externe Leitung mit Strom versorgt werden. Im
Alarmfall schließt das Relais die Verbindung zwischen Klemme 11 und 12
und öffnet die Verbindung zwischen 11 und 14.
Anschlüsse
9.5
Soll die Warnlampe / Blitzleuchte im Fehlerfall leuchten / blinken, ist der Anschluss über die Kontakte 11 und 12
zu wählen (siehe Zeichnung). Für Dauerlicht muss die Verbindung 11 und 14 gewählt werden.
Anschluss einer zusätzlichen Warnlampe
Potentialfreie Kontakte
14
12
11
Lampe
Stromversorgung aus Steuerung
Kein Signal bei FI-Fehler!
®
3K PLUS
- Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: September 2016
Seite 48
über
die
vorhandene
Alternativ
ALTERNATIV: Potentialfreie Kontakte
L
N
Stromversorgung aus externem Stromkreis
Alarm auch bei FI-Fehler!
Lüsterklemme an die
14
12
11
Lampe
®
3K PLUS
Steuerung
L
N
