Gasanschlüsse Caldos27 (Modell EL3020)

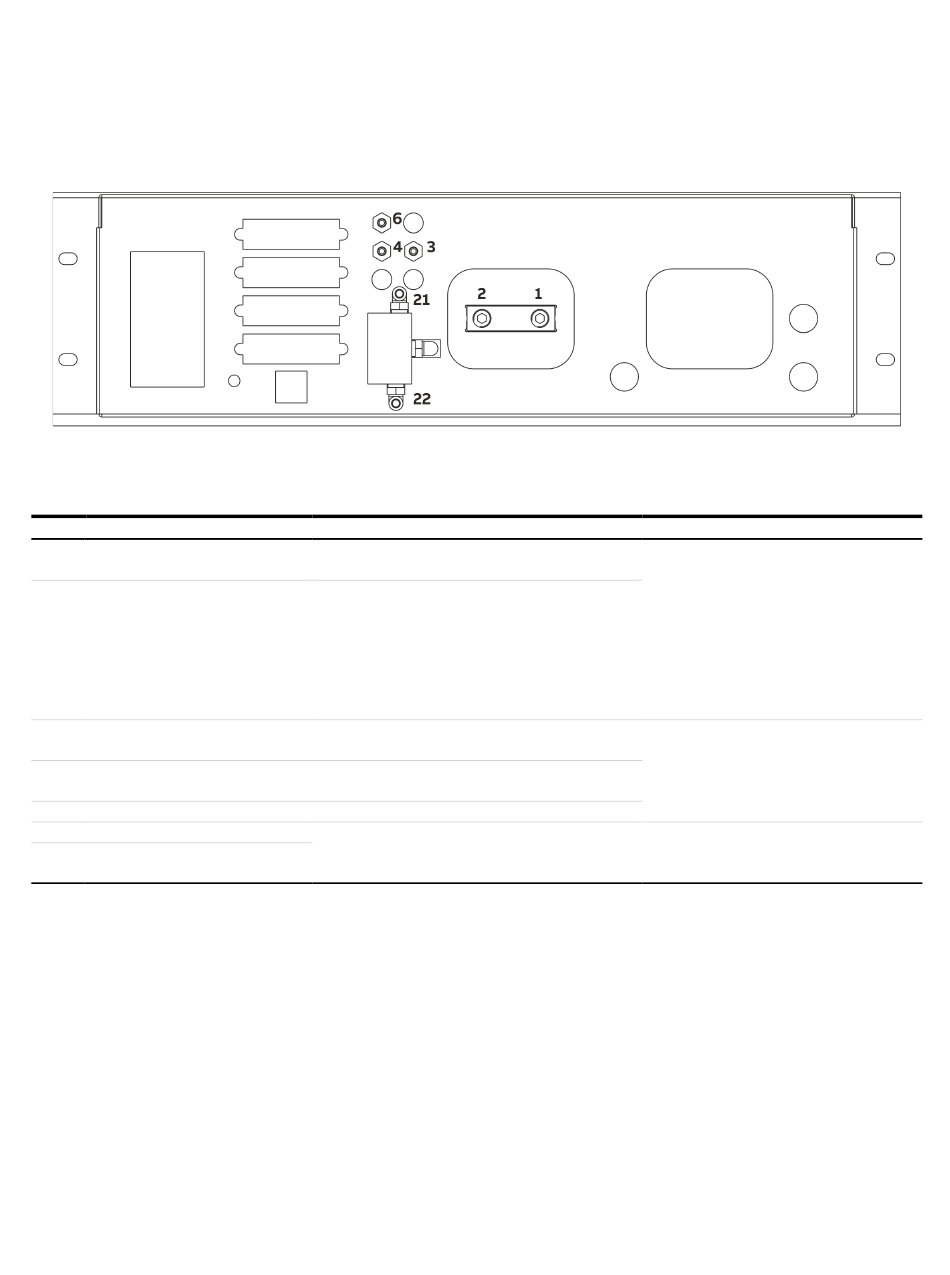

Abbildung 29: Gasanschlüsse Caldos27 (Modell EL3020)
Caldos27: Gasanschlüsse
Pos. Anschluss
1 Messgaseingang
2 Messgasausgang
3
Messgasausgang
4 Messgaseingang
6 Drucksensor
21
Messgaseingang
22
Prüfgaseingang
Ergänzende Informationen
—
—
Bei Option „Integrierte Gasförderung", werksseitig
verbunden mit 1 Messgaseingang
Bei Option „Integrierte Gasförderung" nur mit
Durchflusssensor (ohne Magnetventil)
—
Am Magnetventil bei Option „Integrierte Gasförderung"
mit Magnetventil, Pumpe, Filter, Kapillare und
Durchflusssensor
Ausführung
⅛-NPT-Innengewinde (Edelstahl 1.4305)
• Anschluss von Schlauchleitungen:
Gerade Einschraubstutzen (PP) mit
Schlauchtüllen für Schläuche mit
Innendurchmesser 4 mm
(im Lieferumfang enthalten)
• Anschluss von Rohrleitungen:
Einschraubverschraubungen
(nicht im Lieferumfang enthalten)
Einschraubstutzen mit Schlauchtüllen (Edelstahl
1.4305) für Schläuche mit Innendurchmesser 4 mm
(im Lieferumfang enthalten)
Einschraubstutzen mit Schlauchtüllen (PVDF) für
Schläuche mit Innendurchmesser 4 mm
(im Lieferumfang enthalten)
