Gasanschlüsse Limas23 mit Magnos28 (Modell EL3020)

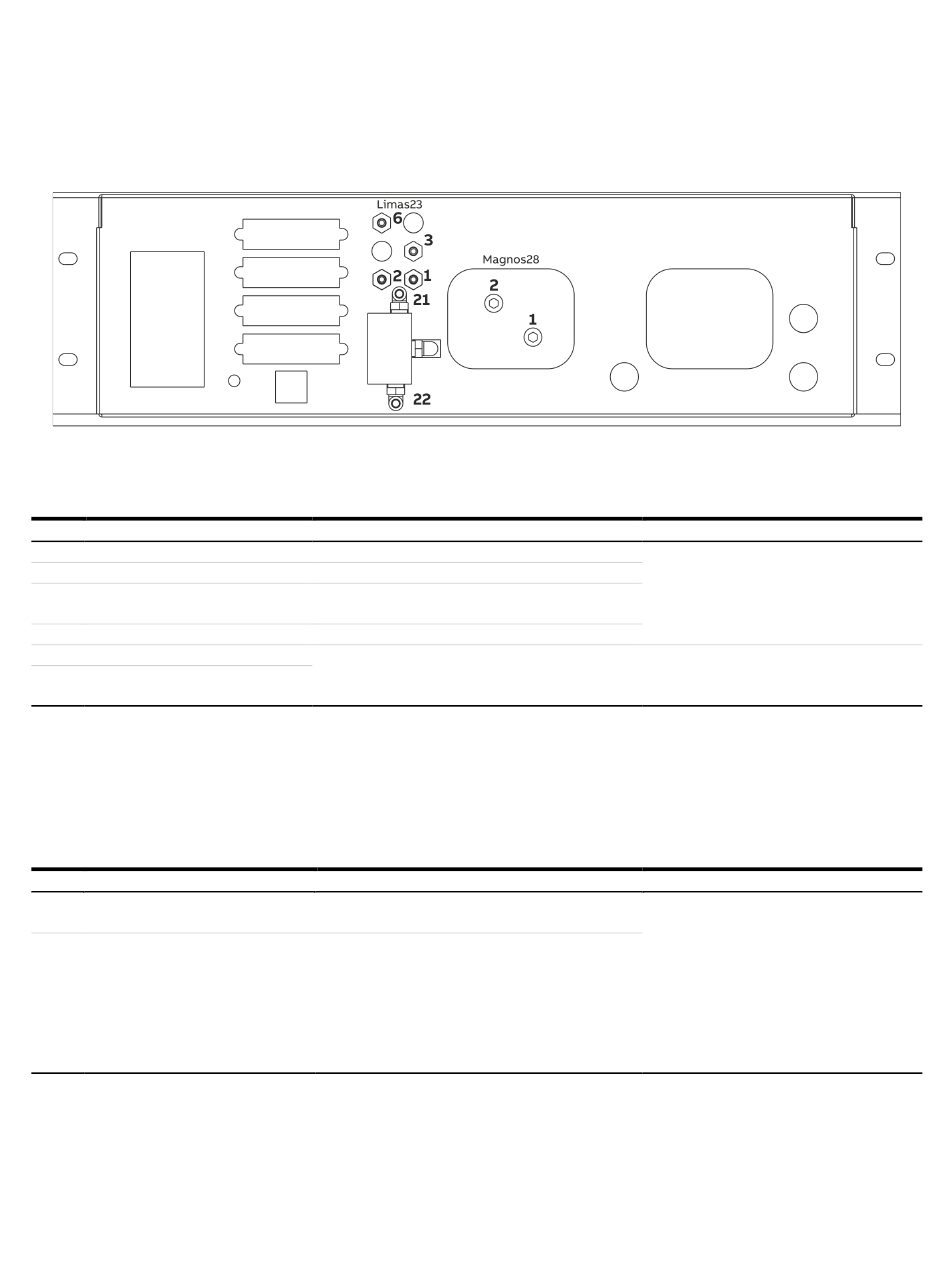

Abbildung 17: Gasanschlüsse Limas23 mit Magnos28 (Modell EL3020)
Limas23: Gasanschlüsse
Pos. Anschluss
1
Messgaseingang
2 Messgasausgang
3 Messgasausgang
6 Drucksensor
21
Messgaseingang
22 Prüfgaseingang
Hinweis
• Der Sauerstoffsensor ist in Kombination mit dem Magnos28 nicht möglich.
• Der Drucksensor (Standard, nicht bei Option „Drucksensor nach außen verschlaucht") ist intern im Ausgang der Messküvette
angeschlossen.
Magnos28: Gasanschlüsse
Pos. Anschluss
1 Messgaseingang
2 Messgasausgang
Hinweis
Der Messgaseingang des Magnos28 kann werksseitig wahlweise mit dem Messgasausgang des Limas23 verbunden sein oder einen
separaten Messgasweg ohne Verbindung zum Limas23 haben.
Ergänzende Informationen
Ohne optionales Magnetventil
—
Mit optionalem Magnetventil, werksseitig verbunden mit
Messgaseingang Pos. 1
Bei Option „Drucksensor nach außen verschlaucht"
Mit optionalem Magnetventil
Ergänzende Informationen
—
—
Ausführung
Einschraubstutzen mit Schlauchtüllen
(Edelstahl 1.4305) für Schläuche mit
Innendurchmesser 4 mm
(im Lieferumfang enthalten)
Einschraubstutzen mit Schlauchtüllen (PVDF) für
Schläuche mit Innendurchmesser 4 mm
(im Lieferumfang enthalten)
Ausführung
⅛-NPT-Innengewinde (Edelstahl 1.4305)
• Anschluss von Schlauchleitungen:
Gerade Einschraubstutzen (PP) mit
Schlauchtüllen für Schläuche mit
Innendurchmesser 4 mm
(im Lieferumfang enthalten)
• Anschluss von Rohrleitungen:
Einschraubverschraubungen
(nicht im Lieferumfang enthalten)
