Adept Cobras800 Betriebsanleitung Seite 138

Kapitel 9 - Schutzklasse IP 65

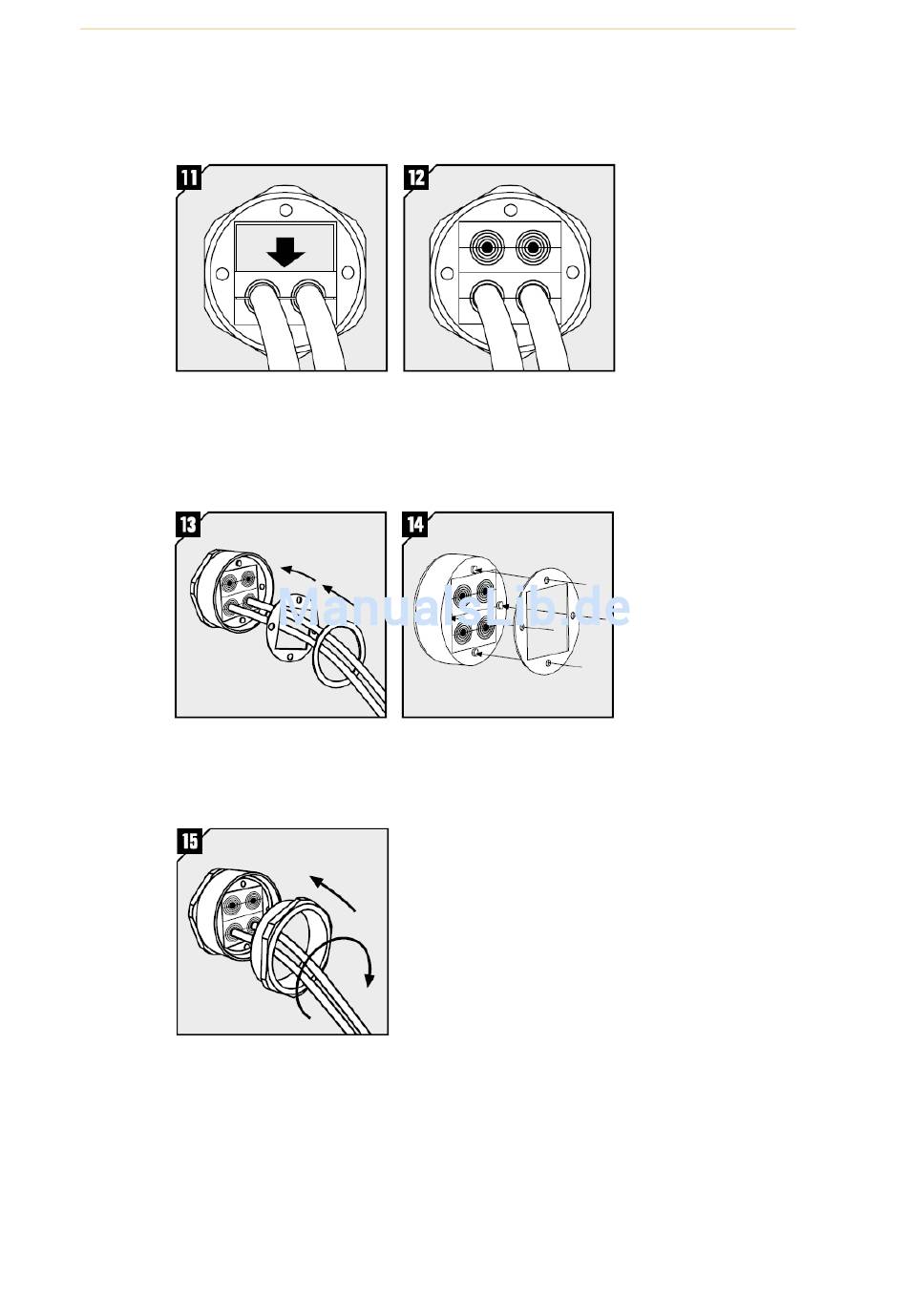

9. Setzen Sie eine Modulhälfte unten in den Rahmen ein.
10. Legen Sie die Leitungen in das eingesetze Modul.
11. Setzen Sie nun die zweite Modulhälfte auf die Leitungen und die untere Modulhälfte.
12. Wiederholen Sie die Schritte 10 und 11 bis der Roxtec-Rahmen ausgefüllt ist.
Verwenden Sie nicht angepasste Module, wenn keine Leitungen vorhanden sind.
13. Setzen Sie die Unterlegscheiben und Gleitscheiben in den Rahmen ein.
14. Richten Sie die Löcher der Unterlegscheiben mit dem Dichtungsgummi aus.
15. Installieren Sie die Druckschraube. Ziehen Sie diese fest an, damit die Dichtigkeit der Module
um die Leitungen herum gewährleistet ist.
Verwenden Sie den mit dem IP 65-Roboter mitgelieferten Schrauber,
(Teilenummer 09030-000), um die Roxtec-Druckschraube mit 25 - 32 N
138 Adept Cobra s800 Inverted Roboter Betriebsanleitung, Rev. G
∙
m anzuziehen.
