Tragbare Optische Pinzette
Die optische Pinzette ist bis auf den Positioniertisch und die Steuerelemente aufgebaut.

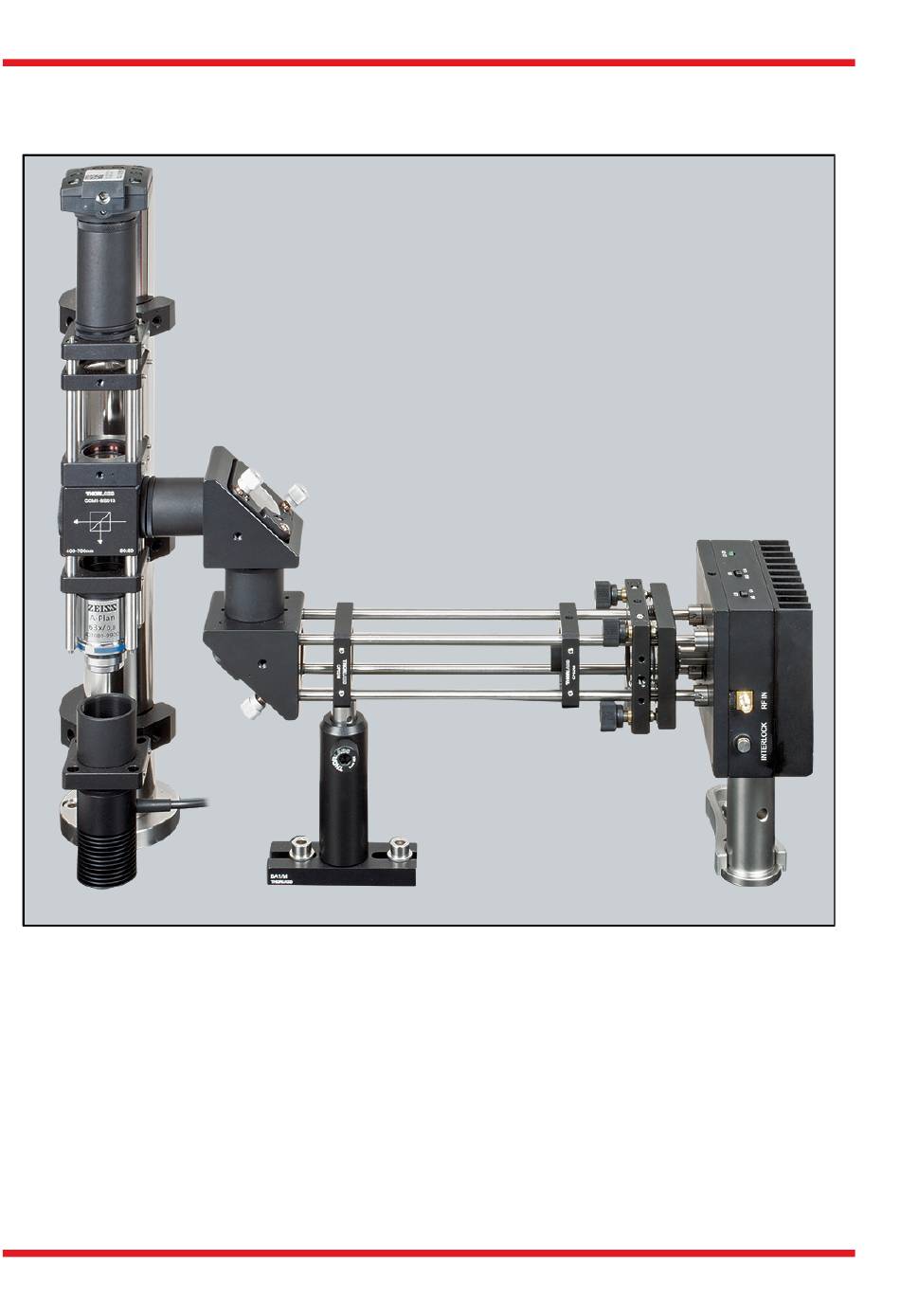

Abbildung 23 zeigt das Zwischenergebnis.
Abbildung 23: Bisheriger Aufbau
6.1.5 Steuer- und Positioniereinheit
Die Steuer- und Positioniereinheit besteht wie auch die Einheiten davor aus mehreren
Einzelkomponenten, die Sie zuerst aus den Bauteilen anfertigen müssen.
Probenpositioniertisch
Abbildung 24 zeigt die Bauteile, die Sie benötigen um den ersten Teil des Tisches zu
erhalten. Befestigen Sie zunächst den motorisierten MT1(/M)-Z8 Verfahrtisch so auf der
MT401 Halterungsplatte, dass das Aktuator nach rechts zeigt. Bringen Sie anschließend
Seite 33
MTN002252-D03 Rev E, 29.September, 2016
