Tragbare Optische Pinzette

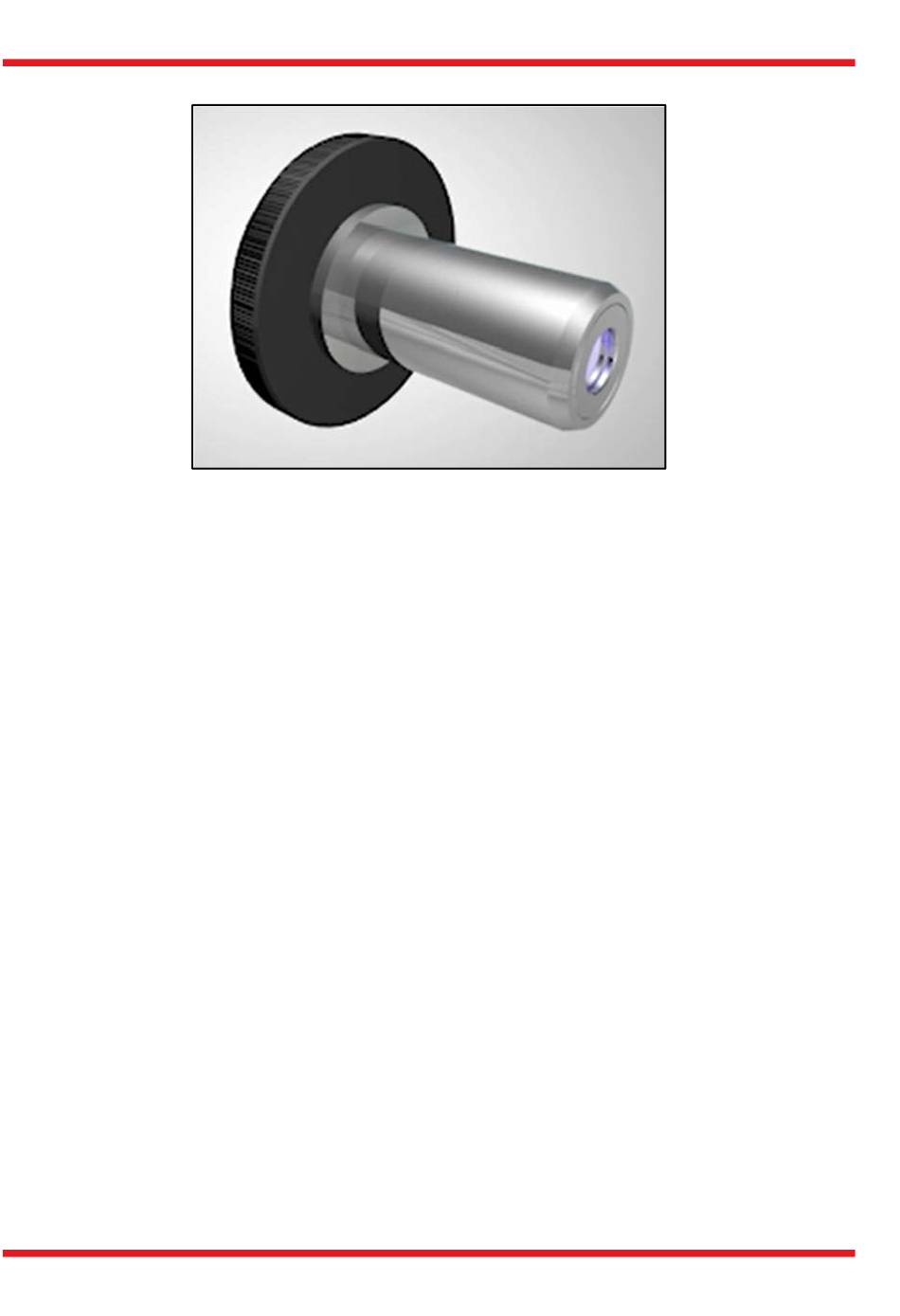

Abbildung 7: Richtige Orientierung der Linse im E09RMS Adapter
Anschließend ist der Kollimator mit Hilfe eines passenden SM1A3 Befestigungsrings in
der KC1-T(/M) Halterung anzubringen. Mit den Verstellschrauben an der Halterung ist es
Ihnen
bei
der
Justierung
möglich,
den
Kollimator
exakt
auszurichten.
Die
Feststellschrauben, die sich an der Oberseite des Halters befinden, dienen später dazu,
die Halterung an den Stäben des Käfigsystems zu befestigen.
6.1.3 Strahlaufweitung
Im Folgenden wird das Käfigsystem aufgebaut, in dem später der Laserstrahl
aufgeweitet wird. Für das gesamte Käfigsystem müssen sie zuerst die einzelnen
Komponenten zusammenbauen. Das Vorgehen wird in den folgenden Abschnitten
beschrieben.
Linse (1)
Die Elemente, die für den Aufbau von Linse (1) notwendig sind, zeigt Abbildung 8.
Seite 23
MTN002252-D03 Rev E, 29.September, 2016
