CAN2Web Advanced
CAN-Ethernet-Gateway Bedienung über DeviLANControl
Um die Netzwerk und Rechenbelastung des Moduls gering zu halten, kann eine Aus-
wahl der anzuzeigenden Daten über den Bereich „Datenstrom" erfolgen. Grundsätzlich
sollten nur Schnittstellen aktiviert und deren Daten angezeigt werden sollen.
Anmerkung:
a) Die auftretende Datenmenge kann die maximal übertragbare Datenmenge über eine
Socket- oder RS232-Verbindung überschreiten. Dies stellt keinen Fehler der
CAN2Web-Software/Hardware dar, sondern ergibt sich aus den Spezifikationen der
unterschiedlichen Schnittstellen.
b) Die Checkboxen „120 Ohm Widerstand" and „High Speed Mode" haben für das
CAn2Web-Advanced-Modul keine Funktion.
4.4 Die Dialogbox CAN&COM

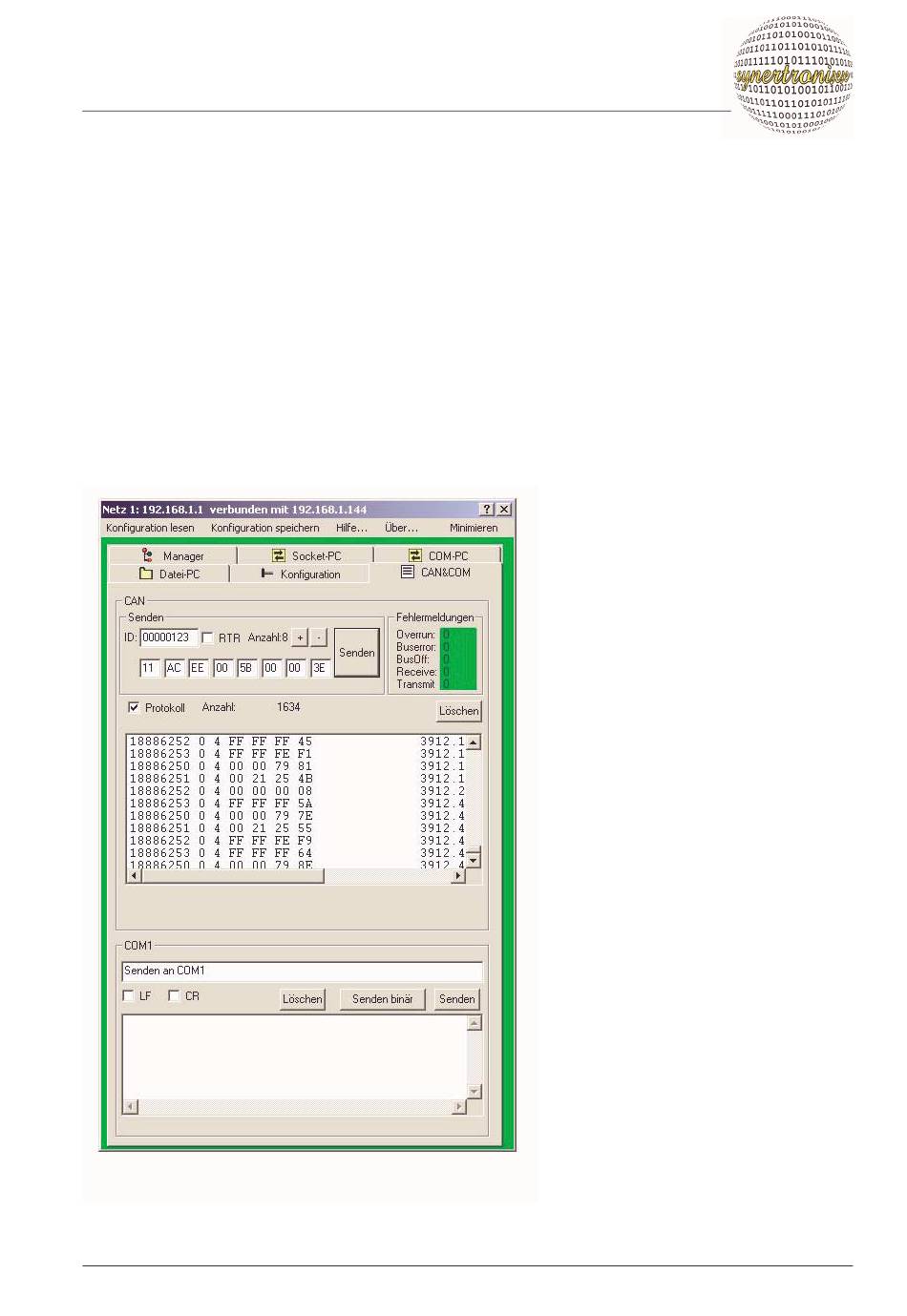

Abb. 7: Dialogbox CAN&COM
synertronixx, 29. Juni 2010
Die Dialogbox CAN&COM dient
der Anzeige und dem Zugriff auf
den CAN-Bus und die seriellen
Schnittstellen. Die Anzeige für die
verschiedenen Schnittstellen sind
in Gruppen zusammengefasst.
CAN-Telegramme und Texte, die
an
die
seriellen
übertragen werden sollen, können
über die zugehörigen Eingabefel-
der editiert und über „Senden" an
das Modul übertragen werden.
Die Fensterelemente dienen zur
Anzeige der eingehenden Daten
des CAN-Bus sowie der Schnitt-
stelle COM1.
Weitere Funktionen:
a) In
der Version
DeviLANControl ist es testweise
möglich binäre Meldungen an
COM1 zu übertragen.
Zur Übertragung an die COM1-
Schnittstelle müssen die Daten in
hexadezimaler
Form
Texteingabefeld eingetragen wer-
den (max. 30 Zeichen). Über „Sen-
den binär" werden die Daten binär
an CAN2Web übertragen und auf
die serielle Schnittstelle gelegt.
Schnittstellen
1.07 von
in
das
14
