CAN2Web Advanced
CAN-Ethernet-Gateway Kommandointerface
DeviLAN
PC
RS232
RS232
Applikation
Applikation
z.B. DeviLANControl
z.B. DeviLANControl
Modem
Modem
Ethernet
Ethernet
Webbrowser
Webbrowser

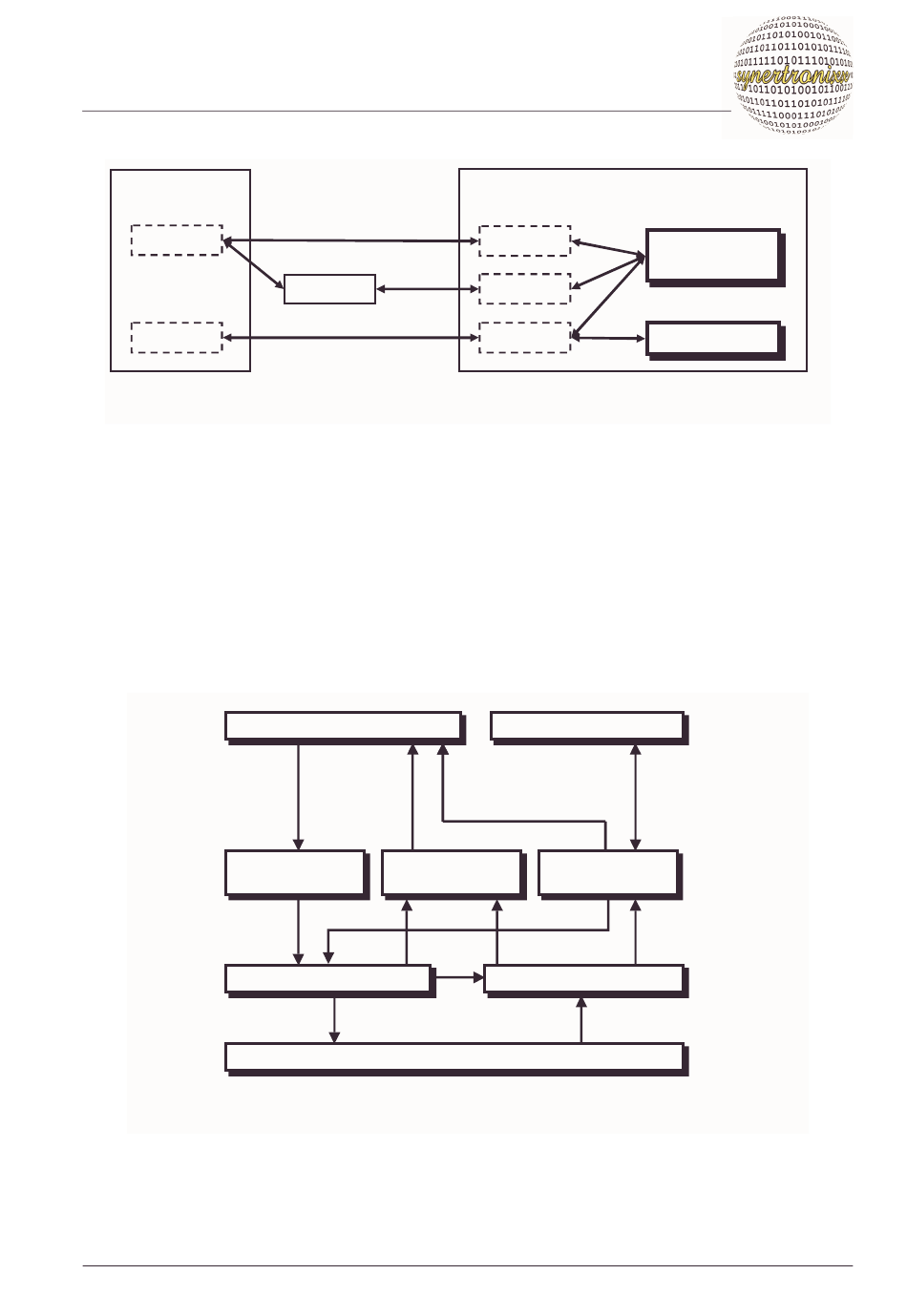

Abb. 12: CAN2Web-Advanced Kommunikationsschnittstellen
Die Funktionsweise lässt sich vereinfacht mittels Abb. 13 darstellen. Bei einem Zugriff
über einen Webbrowser werden die in den HTML-Seiten übertragenen Daten und Para-
meter vom CGI-Interface extrahiert und dem Kommandointerpreter zugeführt. Dieser
führt die Kommandos aus und steuert gleichzeitig Zugriff auf die Hardware. Die über die
Hardware eingehenden Daten werden der Datenaufbereitung zugeführt und stehen
dann dem HTML-Seitengenerator und dem Datenstrom-Interface zur Verfügung.
Für die Anbindung eigener Applikationen steht dem Entwickler das Datenstrominterface
zur Verfügung. Es gestattet, wie bei einen Zugriff über den Webbrowser, die vollständige
Konfiguration und Abfragen aller Hardwarekomponenten.
Webbrowser
Applikation (en)
Webbrowser
Applikation (en)
Netzwerk (TCP/IP)
Netzwerk (TCP/IP),
RS232, Modem
Webserver/
HTML-
Kommando/Daten-
Webserver/
HTML-
Kommando/Daten-
CGI-Interface
Seitengenerator
strom-Interface
CGI-Interface
Seitengenerator
strom-Interface
Kommandointerpreter
Datenaufbereitung
Kommandointerpreter
Datenaufbereitung
Hardware
Hardware
Abb. 13: Kommunikationszugriff (vereinfacht)
20
synertronixx, 29. Juni 2010
