CAN2Web Advanced
CAN-Ethernet-Gateway Bedienung über DeviLANControl
4.7 Die Dialogbox Datei-PC

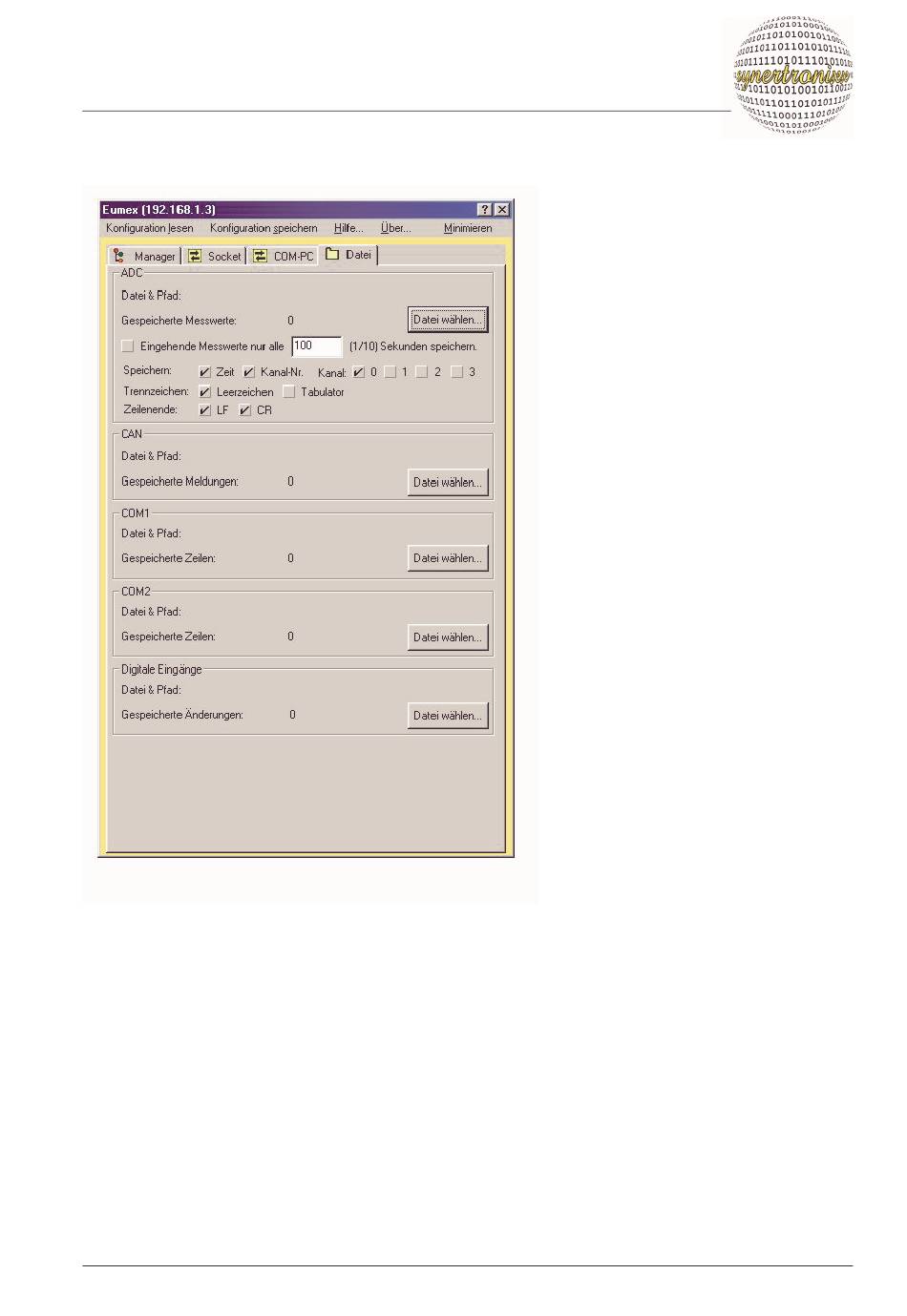

Abb. 10: Dialogbox Datei-PC
synertronixx, 29. Juni 2010
Die Dialogbox Datei-PC (Abb. 10)
erlaubt Daten vom den verschie-
denen Schnittstellen in Dateien zu
speichern.
Beim
Advanced sind dies nur die CAN/
COM-Daten.
Über die Button „Datei wählen"
können verschiedene Dateien für
die
Schnittstellen
COM1, COM2 sowie die digitalen
Eingänge
ausgewählt
Wurde eine Datei ausgewählt,
wird der Dateipfad und -name
angezeigt und die zugehörige But-
ton-Beschriftung ändert sich in
„Schließen". Durch die erneute
Betätigung des Buttons kann der
Speichervorgang beendet werden.
Die Anzahl der gespeicherten
Messwerte, Meldungen bzw. Zei-
len wird über einen Zähler ange-
zeigt.
Die Daten werden als ASCII-Text
in die Datei geschrieben und kön-
nen mit jedem Textverarbeitungs-
programm oder auch z. B. mit MS
Excel angezeigt/ausgewertet wer-
den.
CAN2Web-
ADC,
CAN,
werden.
18
