An den Türeinheiten des BSM und der BTMs: DIP-Schalterblöcke
DIP-Schalterblöcke T1-T4 am
BSM
DIP-Schalterblöcke T1-T3 an
den BTMs
Hinweis zur Einstellung der Teilnehmeradresse:
Die Teilnehmeradresse an der Türeinheit muß mit der des zu steuernden und zu überwachenden Teil-
nehmers identisch sein. Die ausgewählte Teilnehmeradresse ist also immer paarweise einzustellen.
Wie die Einstellung der Teilnehmeradresse am Teilnehmer erfolgt, entnehmen Sie bitte der Bedie-
nungsanleitung des verwendeten Steuergeräts.
Die Teilnehmeradresse der einzelnen Türeinheiten muß mit den Schaltern 1-7 des entsprechenden
DIP-Schalterblocks, T1–T4 beim BSM bzw. T1-T3 bei den BTMs, eingestellt werden. Diese Einstellung
erfolgt im Binärcode. Eine Aufstellung der möglichen Teilnehmeradressen mit den dazugehörigen
Schalterstellungen finden Sie im Anhang. Diese Aufstellung sollte auch zur Dokumentation verwendet
werden.
Bei der Einstellung der Teilnehmeradresse ist darauf zu achten, daß keine Adresse doppelt, das
heißt bei mehreren Teilnehmern die gleiche Adresse, vergeben wird. Bei den Türeinheiten, die
nicht oder noch nicht verwendet werden, müssen alle DIP-Schalter in Stellung OFF stehen.
Bei kompletten Bus-Steuerungstableaus 925 sind die Adressen bereits werksseitig von der Türeinheit
1 bis zur letzten Türeinheit durchnummeriert und eingestellt. Die Adressvergabe entspricht der Num-
merierung der Einlegeschilder in den Bedientasten.

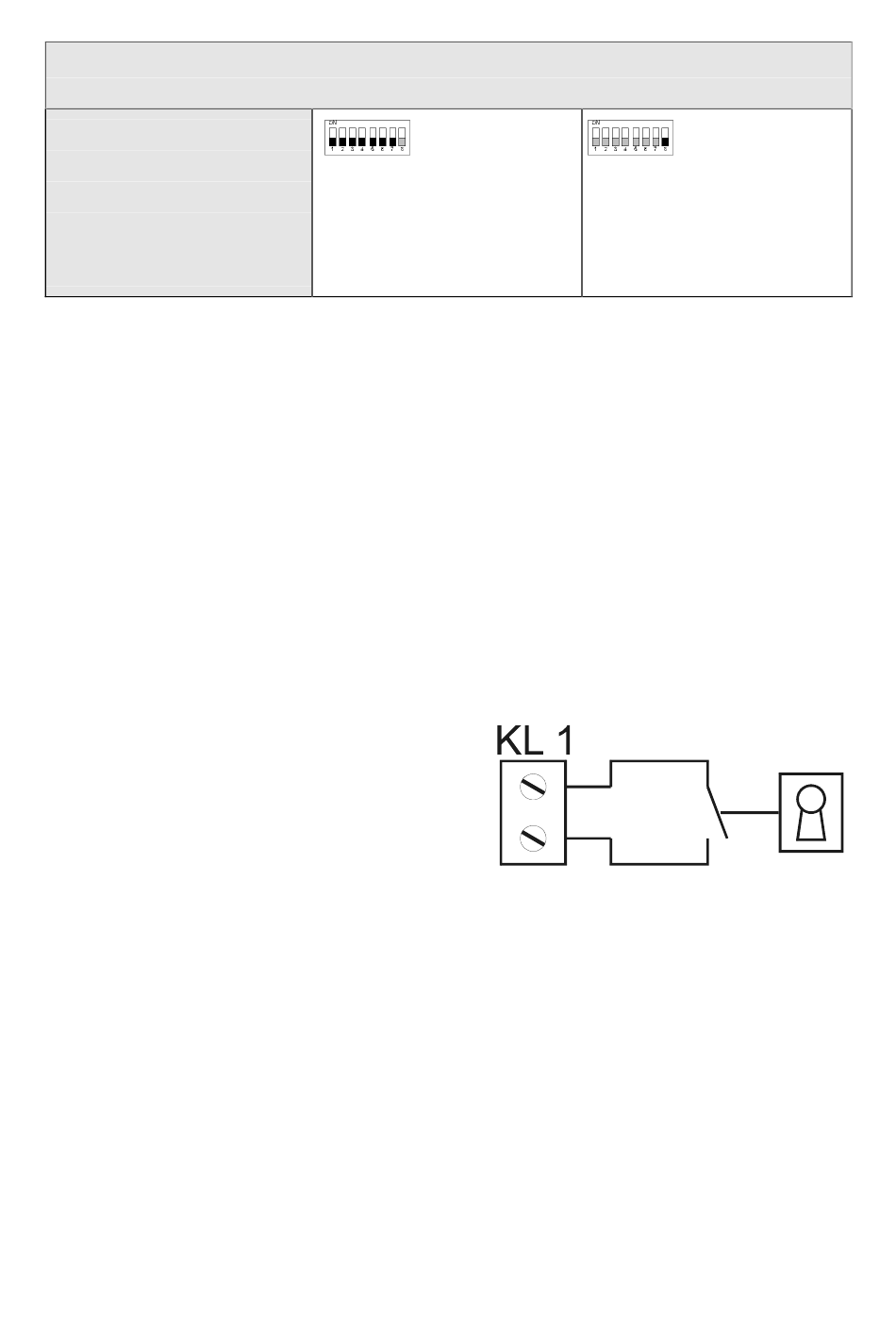

Externer Schlüsselschalter KL 1
An Stelle des internen Schlüsselschalters können Sie
auch einen externen Schlüsselschalter mit gleicher
Funktion anschließen.
Voraussetzung: Der interne Schlüsselschalter muss
in Stellung 0 sein.
24
Teilnehmeradressen und Funktion
Schalter 1-7
Mit den Schaltern 1 bis 7 stellen
Sie die Teilnehmeradresse an
dieser Türeinheit ein.
Schalter 8
Mit dem Schalter 8 geben Sie die
Funktion an dieser Türeinheit
frei, die Sie am Schalterblock
DIP2 mit dem Schalter 3 ausge-
wählt haben.
