Stromversorgung

Das Bus-Steuerungstableau 925 muß durch ein externes Netzteil mit Spannung versorgt werden. Die-
ses Netzteil muß eine Ausgangsspannung von 12 VDC oder 24 VDC +/- 10% liefern und mindestens
eine Ausgangsleistung von 22 W besitzen. Die maximal zulässige Restwelligkeit beträgt 50%.
Hinweis: Wird ein 725-NAM-01 zur zentralen Freischaltung verwendet, ist ein Netzteil mit einer Aus-
gangsspannung von 24 VDC notwendig.
Empfohlen werden in diesem Zusammenhang die effeff-Netzteile
1001-241 und
1006-24020 mit Notstromversorgung
Anschlußplan Bus-Steuerungstableau 925 (BSM)
Klemme 1
Klemme 2
Klemme 3
Klemme 4
Klemmen 5-6
Klemmen 7-8
Klemmen 11-12
Klemmen 13-14-15
Klemmen 16-17-18
Anschlußklemmenbelegung des Bus-Steuerungstableaus 925
1 2
zur zentralen
Erdungs-
schraube
-
+
Externe Stromversorgung
12 VDC o. 24 VDC

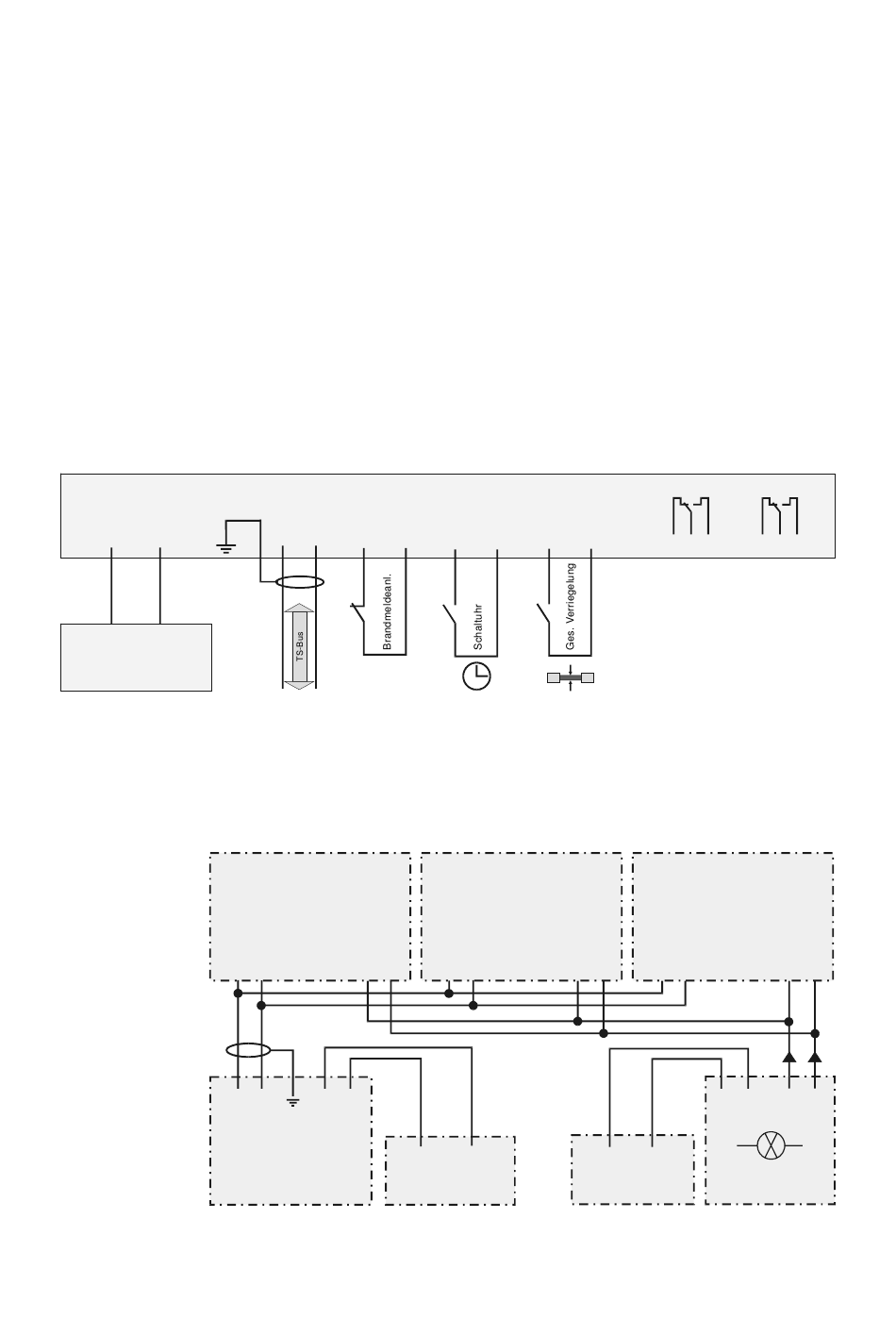

Bild 7: Anschlußplan
Anschlußplan Steuerungstableau 925 mit Not-Abschalt-Modul
Eine zentrale Freischaltung am Bus-Steuerungstableau 925 ist nur über ein zusätzliches Not-Abschalt-
Modul 725 in Verbindung mit Fluchttürsteuergeräten vom Typ 720-32 zulässig. An ein 725-NAM-01
können maximal 20 Fluchttürsteuergeräte 720-32 angeschlossen werden
nungsanleitung zum Fluchttürsteuergerät 720-32).
Fluchttür-Steuergerät 720-32
Bei den Fluchttürsteuer-
geräten 720-30/32 sowie
bei den Fluchttürterminals
1338/1340-20 entspricht
die Bezeichnung
A der Datenleitung und
B dem Bezugspotential
Bus-Steuerungstableau
Bild 8: Prinzip der zentralen Freischaltung
18
Spannungsversorgung Pluspol
Spannungsversorgung Minuspol
Busleitungsanschluß: Ader für das Bezugspotential (B)
Busleitungsanschluß: Ader für die Datenleitung (A)
Kontakt einer Brandmeldeanlage (Ruhestromschleife). Wird keine Brand-
meldeanlage angeschlossen, sind die Klemmen 5 und 6 zu brücken.
Schaltuhreingang zur zeitgesteuerten Ver/Entriegelung (Modell 725-UHR-01)
Eingang zur zentralen Gesamtverriegelung (z. B. bauseitiger Schalter)
Potentialfreier Störungskontakt (keine Störung 14-15, Störung 13-14)
Potentialfreier Alarmkontakt (kein Alarm 17-18, Alarm 16-17)
(A)
(B)
3 4
5
Kontakt oder
Brücke
23 24
B A
3 4
1 2
+ -
Stromversorgung
925
6 7 8 11
Fluchttür-Steuergerät 720-32
23 24
B A
-
+
12..24 VDC
Störung
12 13 14 15
Kontakte sind in Ruhestellung
(unbestromt) gezeichnet:
Die Darstellung zeigt somit die Kon-
taktstellung bei Störung, und Alarm
lesen Sie hierzu die Bedie-
(
Fluchttür-Steuergerät 720-32
B A
+
-
+
24 VDC
Stromversorgung Zentrales Not-Auf
Modul 725-NAM
Alarm
16 17 18
23 24
- -
+
