Montage des Bus-Steuerungstableaus 925
Das gesamte Bus-Steuerungstableau 925 ist in einem 19" Zoll Baugruppenträger untergebracht. Je
nach Anforderung stehen Baugruppenträger für den Schalttafeleinbau, eine offene Bauform, eine ge-
schlossene Bauform sowie ein kombiniertes Wand-/Tischgehäuse in unterschiedlichen Größen zur
Verfügung. Es können auch mehrere Baugruppenträger miteinander kombiniert und z. B. in einem 19"
Zoll-Rack zusammengefaßt werden.
Um die Verbindung zwischen den Baugruppenträgern herzustellen zu können, stehen als Zubehör die
Verbindungsleitungs-Set´s 925-KAB-01 und 925-KAB-02 zur Verfügung. Jedes Set beinhaltet jeweils
eine Flachbandleitung sowie eine Erdungsleitung mit Steckanschluß.
Set 925-KAB-01 Flachbandleitung 0,5m Erdungsleitung 0,5m
Set 925-KAB-02 Flachbandleitung 1,0m Erdungsleitung 0,9m
Wird ein Baugruppenträger nicht vollständig mit BSM- oder BTM-Modulen ausgebaut, steht zur Ergän-
zung eine Blindplatte zur Verfügung.
725-BPL-03
Der Montageort des Bus-Steuerungstableau 925 muß folgende Bedingungen erfüllen:
• Er muß im Innenbereich eines Gebäudes liegen.
• Es dürfen keine außergewöhnlichen Umgebungsbedingungen, z. B. aggressive Dämpfe, erhöhte
Luftfeuchtigkeit etc., herrschen.
• Er muß leicht zugänglich und in Augenhöhe liegen, um die Anzeigen ablesen und die Bedientasten
betätigen zu können.
• Er darf keiner direkten Sonneneinstrahlung ausgesetzt sein, um die Lesbarkeit der Anzeigen nicht
zu beeinträchtigen.
• Bei der Wandbefestigung des Bus-Steuerungstableaus 925, muß beim Bohren und Befestigen dar-
auf geachtet werden, daß keine Leitungen und Rohre beschädigt werden. Der Baugruppenträger
und das Gehäuse des Bus-Steuerungstableaus 925 sowie die Befestigungsschrauben dürfen keine
Verbindung zu leitenden Teilen in der Baukonstruktion haben.
Verbindung der Module im Baugruppenträger
Das nachfolgende Bild 6 zeigt, wie die Verbindung zwischen dem BSM und den Erweiterungsmodulen
vom Typ BTM erfolgen muß.
Die Verbindungsrichtung ist mittels der Flachbandleitung vom BSM auf Stecker ST1 des 1. BTM. Vom
Stecker ST2 des 1. BTM weiter auf Stecker ST1 des 2. BTM´s usw.. Diese Reihenfolge muß unbe-
dingt eingehalten werden. Für die Verbindung des letzten BTM´s einer Reihe zum 1. BTM der nächs-
ten Reihe muß die längere Verbindungsleitung aus dem Set verwendet werden. Das Gleiche gilt für die
Erdungsleitung, die ebenfalls wie im Bild 6 gezeigt, durchverbunden werden muß.

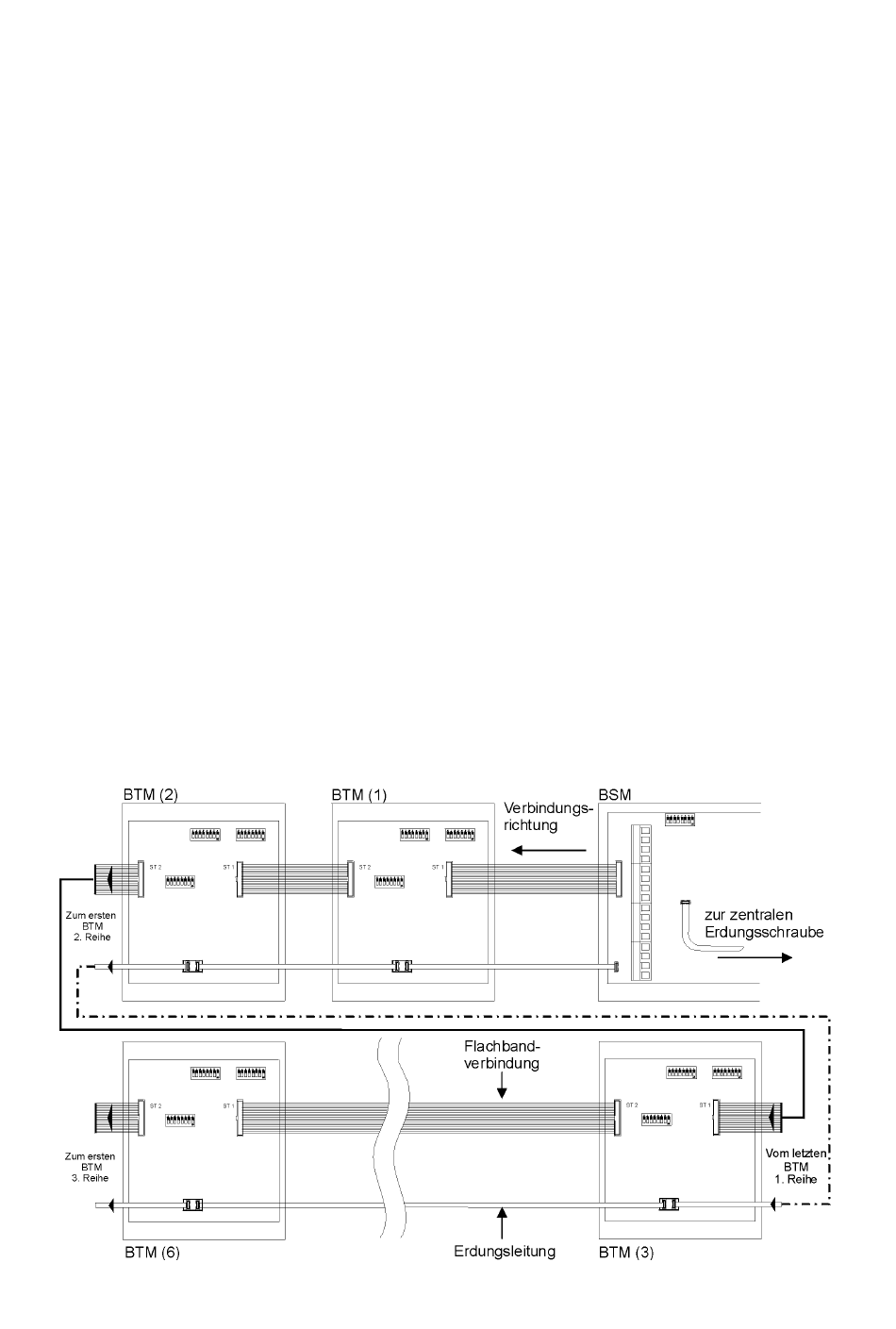

Bild 6: Verbindungen innerhalb des Tableaus
