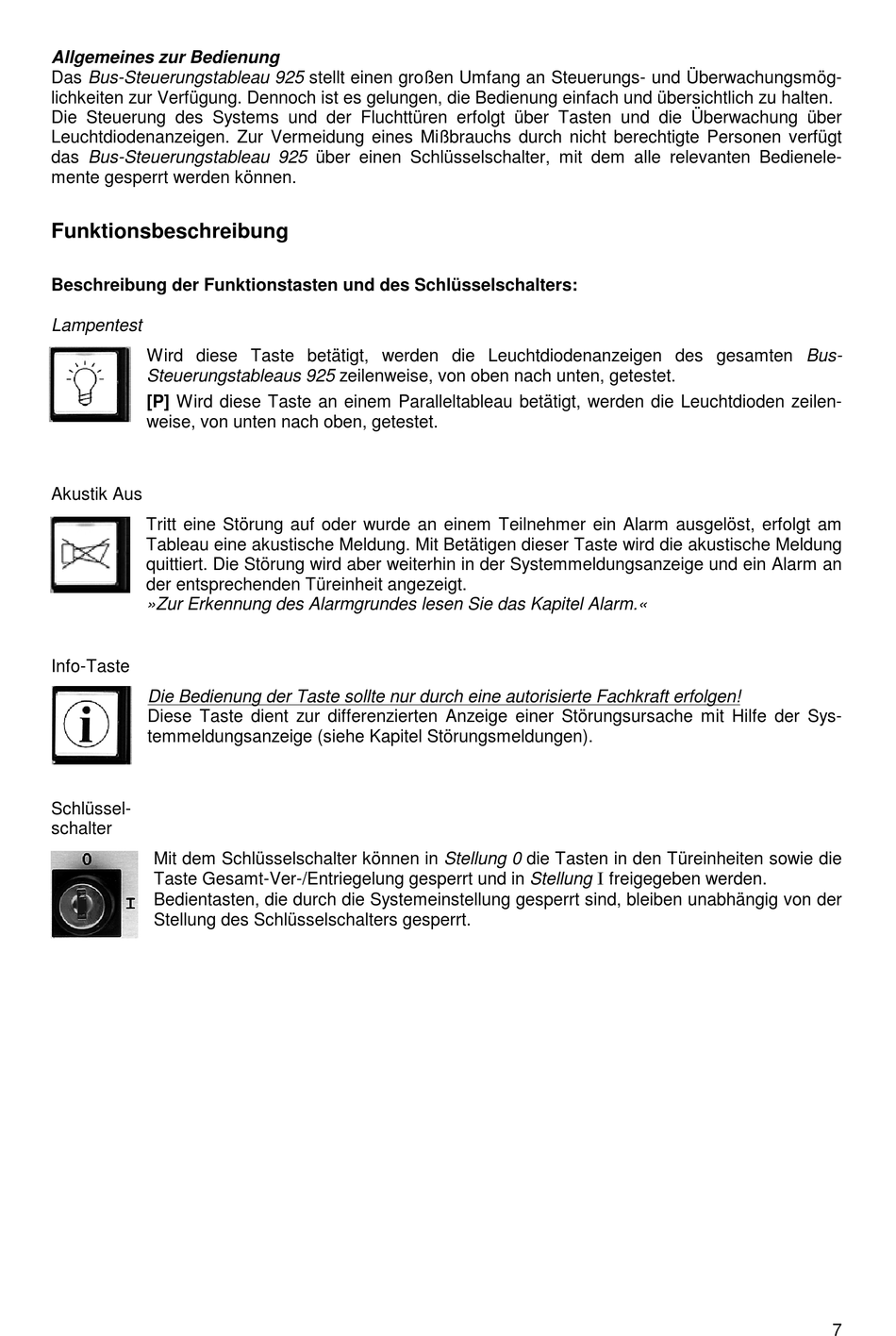

Allgemeines zur Bedienung
Das Bus-Steuerungstableau 925 stellt einen großen Umfang an Steuerungs- und Überwachungsmög-
lichkeiten zur Verfügung. Dennoch ist es gelungen, die Bedienung einfach und übersichtlich zu halten.
Die Steuerung des Systems und der Fluchttüren erfolgt über Tasten und die Überwachung über
Leuchtdiodenanzeigen. Zur Vermeidung eines Mißbrauchs durch nicht berechtigte Personen verfügt
das Bus-Steuerungstableau 925 über einen Schlüsselschalter, mit dem alle relevanten Bedienele-
mente gesperrt werden können.
Funktionsbeschreibung
Beschreibung der Funktionstasten und des Schlüsselschalters:
Lampentest
Wird diese Taste betätigt, werden die Leuchtdiodenanzeigen des gesamten Bus-
Steuerungstableaus 925 zeilenweise, von oben nach unten, getestet.
[P] Wird diese Taste an einem Paralleltableau betätigt, werden die Leuchtdioden zeilen-
weise, von unten nach oben, getestet.
Akustik Aus
Tritt eine Störung auf oder wurde an einem Teilnehmer ein Alarm ausgelöst, erfolgt am
Tableau eine akustische Meldung. Mit Betätigen dieser Taste wird die akustische Meldung
quittiert. Die Störung wird aber weiterhin in der Systemmeldungsanzeige und ein Alarm an
der entsprechenden Türeinheit angezeigt.
»Zur Erkennung des Alarmgrundes lesen Sie das Kapitel Alarm.«
Info-Taste
Die Bedienung der Taste sollte nur durch eine autorisierte Fachkraft erfolgen!
Diese Taste dient zur differenzierten Anzeige einer Störungsursache mit Hilfe der Sys-
temmeldungsanzeige (siehe Kapitel Störungsmeldungen).
Schlüssel-
schalter
Mit dem Schlüsselschalter können in Stellung 0 die Tasten in den Türeinheiten sowie die
Taste Gesamt-Ver-/Entriegelung gesperrt und in Stellung M freigegeben werden.
Bedientasten, die durch die Systemeinstellung gesperrt sind, bleiben unabhängig von der
Stellung des Schlüsselschalters gesperrt.
7
