• Drehplatte mit Verriegelungsmechanismus für einen Drahtvorschub
• Drehplatte mit zwei Verriegelungsmechanismen für zwei Drahtvorschübe
• Drehplatte mit Gegengewichtsarm für einen Drahtvorschub

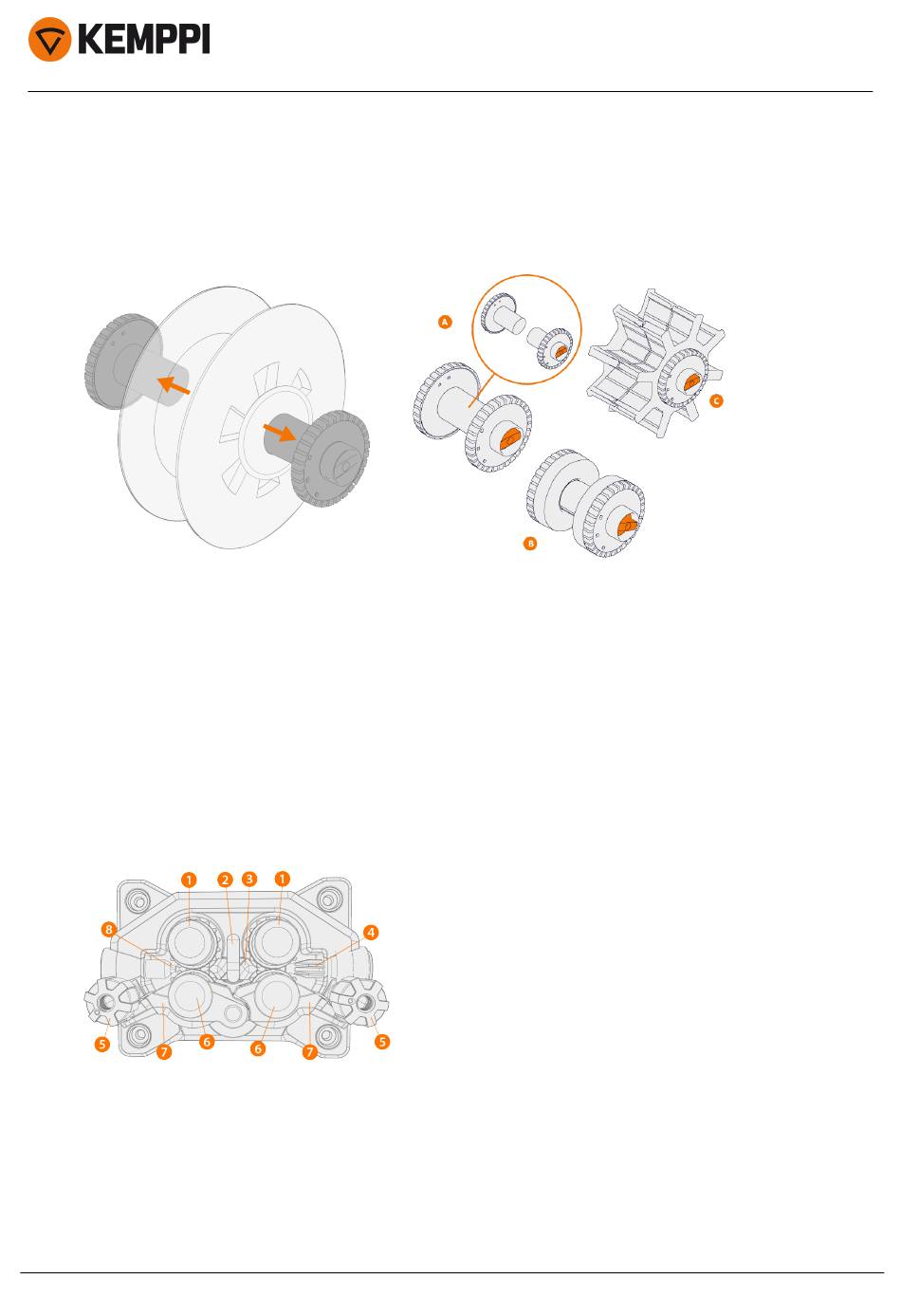

1.3.1 X5 Drahtspulen und Naben

Die X5 FastMig verfügt über drei verschiedene Nabenoptionen für Drahtspulen, die für verschiedene Drahtspulen ver-
fügbar sind:
• Standardspule (A)
• Spulennabe für kleine Drahtspule (B)
>> Befestigen Sie die Verlängerungsstücke an den Standard-Spulenhälften.
• Spulennabe für Drahtspule mit einer großen Mittelbohrung (C)
Alle Teile sind im Lieferumfang des Drahtvorschubs enthalten.
Lösen und ziehen Sie die Spulnabenhälften auseinander, um sie zu entfernen.

1.3.2 X5 Drahtvorschubmechanismus

1. Antriebsrollen und Antriebsrollenbefestigungskappen
2. Verriegelungsclip für mittleres Führungsrohr
3. Mittleres Führungsrohr
4. Einlassrohr
5. Druckgriffe
6. Andruckrollen und Andruckrollenbefestigungsbolzen
7. Verriegelungsarme für Andruckrollen
