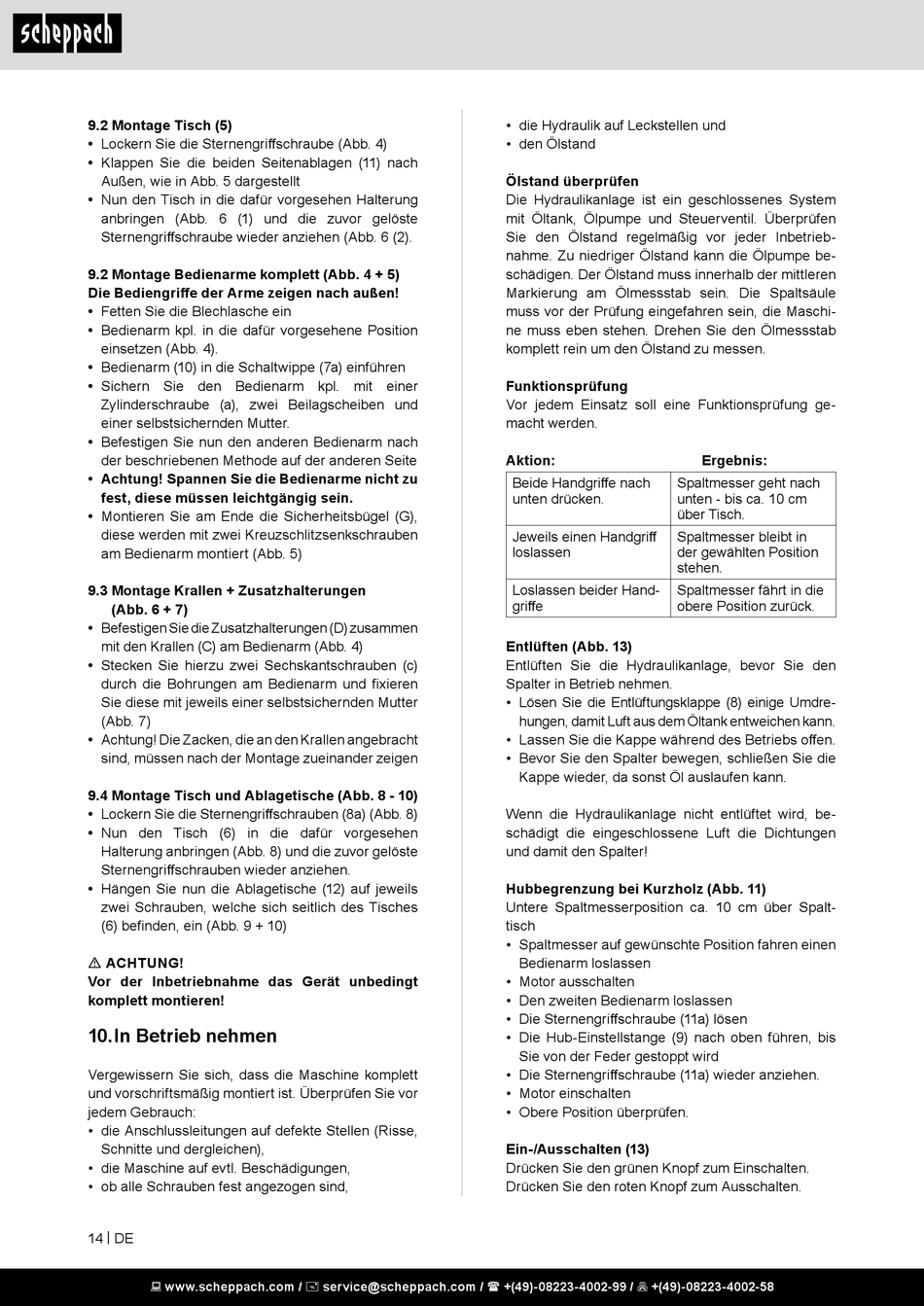

9.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4)
• Klappen Sie die beiden Seitenablagen (11) nach
Außen, wie in Abb. 5 dargestellt
• Nun den Tisch in die dafür vorgesehen Halterung
anbringen (Abb. 6 (1) und die zuvor gelöste
Sternengriffschraube wieder anziehen (Abb. 6 (2).
9.2 Montage Bedienarme komplett (Abb. 4 + 5)
Die Bediengriffe der Arme zeigen nach außen!
• Fetten Sie die Blechlasche ein
• Bedienarm kpl. in die dafür vorgesehene Position
einsetzen (Abb. 4).
• Bedienarm (10) in die Schaltwippe (7a) einführen
• Sichern Sie den Bedienarm kpl. mit einer
Zylinderschraube (a), zwei Beilagscheiben und
einer selbstsichernden Mutter.
• Befestigen Sie nun den anderen Bedienarm nach
der beschriebenen Methode auf der anderen Seite
• Achtung! Spannen Sie die Bedienarme nicht zu
fest, diese müssen leichtgängig sein.
• Montieren Sie am Ende die Sicherheitsbügel (G),
diese werden mit zwei Kreuzschlitzsenkschrauben
am Bedienarm montiert (Abb. 5)
9.3 Montage Krallen + Zusatzhalterungen
(Abb. 6 + 7)
• Befestigen Sie die Zusatzhalterungen (D) zusammen
mit den Krallen (C) am Bedienarm (Abb. 4)
• Stecken Sie hierzu zwei Sechskantschrauben (c)
durch die Bohrungen am Bedienarm und fixieren
Sie diese mit jeweils einer selbstsichernden Mutter
(Abb. 7)
• Achtung! Die Zacken, die an den Krallen angebracht
sind, müssen nach der Montage zueinander zeigen
9.4 Montage Tisch und Ablagetische (Abb. 8 - 10)
• Lockern Sie die Sternengriffschrauben (8a) (Abb. 8)
• Nun den Tisch (6) in die dafür vorgesehen
Halterung anbringen (Abb. 8) und die zuvor gelöste
Sternengriffschrauben wieder anziehen.
• Hängen Sie nun die Ablagetische (12) auf jeweils
zwei Schrauben, welche sich seitlich des Tisches
(6) befinden, ein (Abb. 9 + 10)
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
10. In Betrieb nehmen
Vergewissern Sie sich, dass die Maschine komplett
und vorschriftsmäßig montiert ist. Überprüfen Sie vor
jedem Gebrauch:
• die Anschlussleitungen auf defekte Stellen (Risse,
Schnitte und dergleichen),
• die Maschine auf evtl. Beschädigungen,
• ob alle Schrauben fest angezogen sind,
14 | DE
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
• die Hydraulik auf Leckstellen und
• den Ölstand
Ölstand überprüfen
Die Hydraulikanlage ist ein geschlossenes System
mit Öltank, Ölpumpe und Steuerventil. Überprüfen
Sie den Ölstand regelmäßig vor jeder Inbetrieb-
nahme. Zu niedriger Ölstand kann die Ölpumpe be-
schädigen. Der Ölstand muss innerhalb der mittleren
Markierung am Ölmessstab sein. Die Spaltsäule
muss vor der Prüfung eingefahren sein, die Maschi-
ne muss eben stehen. Drehen Sie den Ölmessstab
komplett rein um den Ölstand zu messen.
Funktionsprüfung
Vor jedem Einsatz soll eine Funktionsprüfung ge-
macht werden.
Aktion:
Beide Handgriffe nach
Spaltmesser geht nach
unten drücken.
unten - bis ca. 10 cm
über Tisch.
Jeweils einen Handgriff
Spaltmesser bleibt in
loslassen
der gewählten Position
stehen.
Loslassen beider Hand-
Spaltmesser fährt in die
griffe
obere Position zurück.
Entlüften (Abb. 13)
Entlüften Sie die Hydraulikanlage, bevor Sie den
Spalter in Betrieb nehmen.
• Lösen Sie die Entlüftungsklappe (8) einige Umdre-
hungen, damit Luft aus dem Öltank entweichen kann.
• Lassen Sie die Kappe während des Betriebs offen.
• Bevor Sie den Spalter bewegen, schließen Sie die
Kappe wieder, da sonst Öl auslaufen kann.
Wenn die Hydraulikanlage nicht entlüftet wird, be-
schädigt die eingeschlossene Luft die Dichtungen
und damit den Spalter!
Hubbegrenzung bei Kurzholz (Abb. 11)
Untere Spaltmesserposition ca. 10 cm über Spalt-
tisch
• Spaltmesser auf gewünschte Position fahren einen
Bedienarm loslassen
• Motor ausschalten
• Den zweiten Bedienarm loslassen
• Die Sternengriffschraube (11a) lösen
• Die Hub-Einstellstange (9) nach oben führen, bis
Sie von der Feder gestoppt wird
• Die Sternengriffschraube (11a) wieder anziehen.
• Motor einschalten
• Obere Position überprüfen.
Ein-/Ausschalten (13)
Drücken Sie den grünen Knopf zum Einschalten.
Drücken Sie den roten Knopf zum Ausschalten.
Ergebnis:
