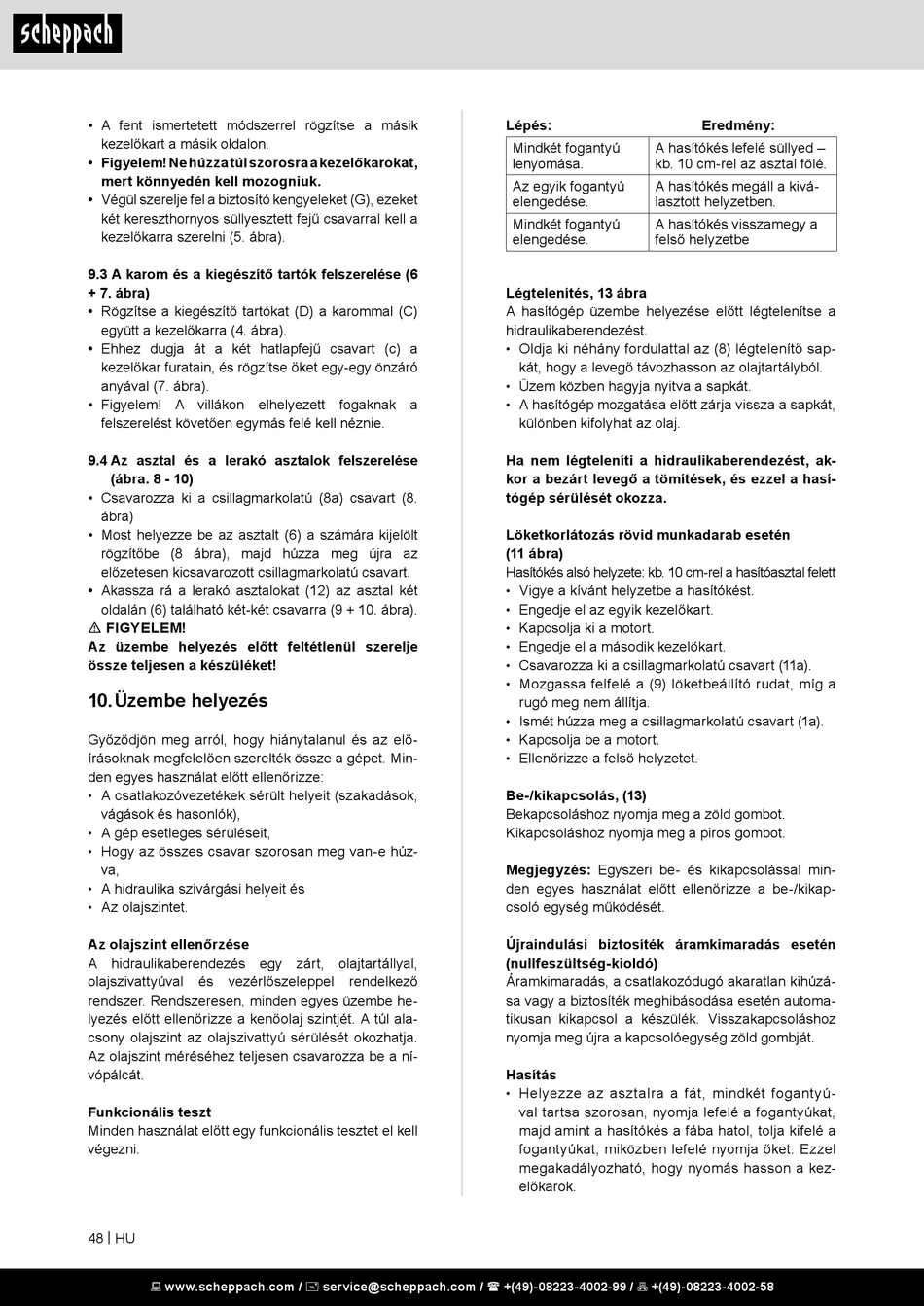

• A fent ismertetett módszerrel rögzítse a másik
kezelőkart a másik oldalon.
• Figyelem! Ne húzza túl szorosra a kezelőkarokat,
mert könnyedén kell mozogniuk.
• Végül szerelje fel a biztosító kengyeleket (G), ezeket
két kereszthornyos süllyesztett fejű csavarral kell a
kezelőkarra szerelni (5. ábra).
9.3 A karom és a kiegészítő tartók felszerelése (6
+ 7. ábra)
• Rögzítse a kiegészítő tartókat (D) a karommal (C)
együtt a kezelőkarra (4. ábra).
• Ehhez dugja át a két hatlapfejű csavart (c) a
kezelőkar furatain, és rögzítse őket egy-egy önzáró
anyával (7. ábra).
• Figyelem! A villákon elhelyezett fogaknak a
felszerelést követően egymás felé kell néznie.
9.4 Az asztal és a lerakó asztalok felszerelése
(ábra. 8 - 10)
• Csavarozza ki a csillagmarkolatú (8a) csavart (8.
ábra)
• Most helyezze be az asztalt (6) a számára kijelölt
rögzítőbe (8 ábra), majd húzza meg újra az
előzetesen kicsavarozott csillagmarkolatú csavart.
• Akassza rá a lerakó asztalokat (12) az asztal két
oldalán (6) található két-két csavarra (9 + 10. ábra).
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje
össze teljesen a készüléket!
10. Üzembe helyezés
Győződjön meg arról, hogy hiánytalanul és az elő-
írásoknak megfelelően szerelték össze a gépet. Min-
den egyes használat előtt ellenőrizze:
A csatlakozóvezetékek sérült helyeit (szakadások,
•
vágások és hasonlók),
A gép esetleges sérüléseit,
•
Hogy az összes csavar szorosan meg van-e húz-
•
va,
A hidraulika szivárgási helyeit és
•
Az olajszintet.
•
Az olajszint ellenőrzése
A hidraulikaberendezés egy zárt, olajtartállyal,
olajszivattyúval és vezérlőszeleppel
rendszer. Rendszeresen, minden egyes üzembe he-
lyezés előtt ellenőrizze a kenőolaj szintjét. A túl ala-
csony olajszint az olajszivattyú sérülését okozhatja.
Az olajszint méréséhez teljesen csavarozza be a ní-
vópálcát.
Funkcionális teszt
Minden használat előtt egy funkcionális tesztet el kell
végezni.
48 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Lépés:
Mindkét fogantyú
lenyomása.
Az egyik fogantyú
elengedése.
Mindkét fogantyú
elengedése.
Légtelenítés, 13 ábra
A hasítógép üzembe helyezése előtt légtelenítse a
hidraulikaberendezést.
Oldja ki néhány fordulattal az (8) légtelenítő sap-
•
kát, hogy a levegő távozhasson az olajtartályból.
Üzem közben hagyja nyitva a sapkát.
•
A hasítógép mozgatása előtt zárja vissza a sapkát,
•
különben kifolyhat az olaj.
Ha nem légteleníti a hidraulikaberendezést, ak-
kor a bezárt levegő a tömítések, és ezzel a hasí-
tógép sérülését okozza.
Löketkorlátozás rövid munkadarab esetén
(11 ábra)
Hasítókés alsó helyzete: kb. 10 cm-rel a hasítóasztal felett
Vigye a kívánt helyzetbe a hasítókést.
•
• Engedje el az egyik kezelőkart.
Kapcsolja ki a motort.
•
Engedje el a második kezelőkart.
•
Csavarozza ki a csillagmarkolatú csavart (11a).
•
Mozgassa felfelé a (9) löketbeállító rudat, míg a
•
rugó meg nem állítja.
Ismét húzza meg a csillagmarkolatú csavart (1a).
•
• Kapcsolja be a motort.
Ellenőrizze a felső helyzetet.
•
Be-/kikapcsolás, (13)
Bekapcsoláshoz nyomja meg a zöld gombot.
Kikapcsoláshoz nyomja meg a piros gombot.
Megjegyzés: Egyszeri be- és kikapcsolással min-
den egyes használat előtt ellenőrizze a be-/kikap-
csoló egység működését.
Újraindulási biztosíték áramkimaradás esetén
(nullfeszültség-kioldó)
rendelkező Áramkimaradás, a csatlakozódugó akaratlan kihúzá-
sa vagy a biztosíték meghibásodása esetén automa-
tikusan kikapcsol a készülék. Visszakapcsoláshoz
nyomja meg újra a kapcsolóegység zöld gombját.
Hasítás
Helyezze az asztalra a fát, mindkét fogantyú-
•
val tartsa szorosan, nyomja lefelé a fogantyúkat,
majd amint a hasítókés a fába hatol, tolja kifelé a
fogantyúkat, miközben lefelé nyomja őket. Ezzel
megakadályozható, hogy nyomás hasson a kez-
előkarok.
Eredmény:
A hasítókés lefelé süllyed –
kb. 10 cm-rel az asztal fölé.
A hasítókés megáll a kivá-
lasztott helyzetben.
A hasítókés visszamegy a
felső helyzetbe
