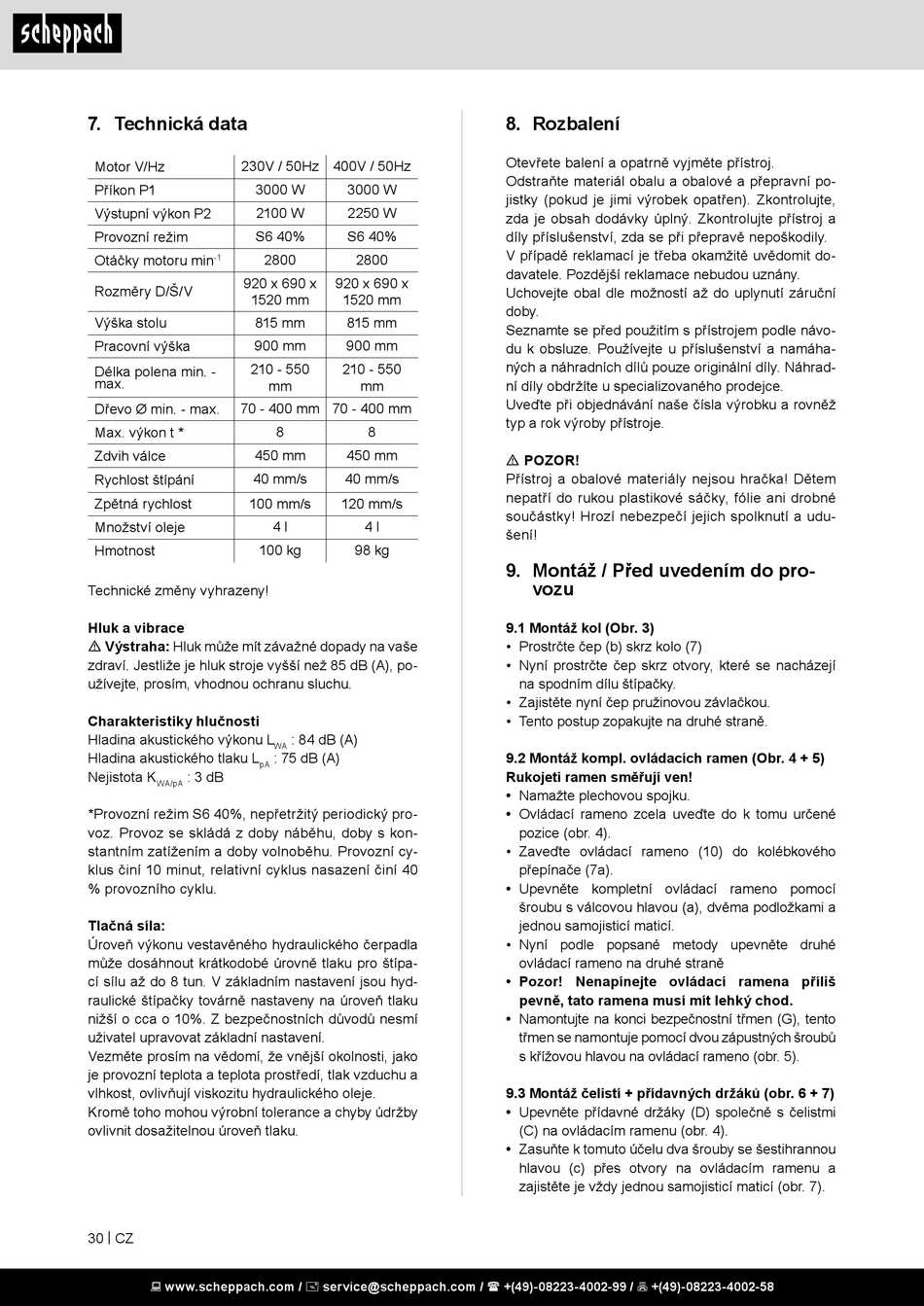

7. Technická data
Motor V/Hz 230V / 50Hz 400V / 50Hz
Příkon P1 3000 W
Výstupní výkon P2 2100 W
Provozní režim S6 40%
Otáčky motoru min
-1
920 x 690 x
Rozměry D/Š/V
1520 mm
Výška stolu 815 mm
Pracovní výška 900 mm
210 - 550
Délka polena min. -
max.
70 - 400 mm 70 - 400 mm
Dřevo Ø min. - max.
Max. výkon t *
450 mm
Zdvih válce
40 mm/s
Rychlost štípání
Zpětná rychlost 100 mm/s
Množství oleje
Hmotnost 100 kg
Technické změny vyhrazeny!
Hluk a vibrace
m Výstraha: Hluk může mít závažné dopady na vaše
zdraví. Jestliže je hluk stroje vyšší než 85 dB (A), po-
užívejte, prosím, vhodnou ochranu sluchu.
Charakteristiky hlučnosti
Hladina akustického výkonu L
Hladina akustického tlaku L
pA
Nejistota K : 3 dB
WA/pA
*Provozní režim S6 40%, nepřetržitý periodický pro-
voz. Provoz se skládá z doby náběhu, doby s kon-
stantním zatížením a doby volnoběhu. Provozní cy-
klus činí 10 minut, relativní cyklus nasazení činí 40
% provozního cyklu.
Tlačná síla:
Úroveň výkonu vestavěného hydraulického čerpadla
může dosáhnout krátkodobé úrovně tlaku pro štípa-
cí sílu až do 8 tun. V základním nastavení jsou hyd-
raulické štípačky továrně nastaveny na úroveň tlaku
nižší o cca o 10%. Z bezpečnostních důvodů nesmí
uživatel upravovat základní nastavení.
Vezměte prosím na vědomí, že vnější okolnosti, jako
je provozní teplota a teplota prostředí, tlak vzduchu a
vlhkost, ovlivňují viskozitu hydraulického oleje.
Kromě toho mohou výrobní tolerance a chyby údržby
ovlivnit dosažitelnou úroveň tlaku.
30 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3000 W
2250 W
S6 40%
2800 2800
920 x 690 x
1520 mm
815 mm
900 mm
210 - 550
mm mm
8 8
450 mm
40 mm/s
120 mm/s
4 l 4 l
98 kg
: 84 dB (A)
WA
: 75 dB (A)
8. Rozbalení
Otevřete balení a opatrně vyjměte přístroj.
Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen). Zkontrolujte,
zda je obsah dodávky úplný. Zkontrolujte přístroj a
díly příslušenství, zda se při přepravě nepoškodily.
V případě reklamací je třeba okamžitě uvědomit do-
davatele. Pozdější reklamace nebudou uznány.
Uchovejte obal dle možností až do uplynutí záruční
doby.
Seznamte se před použitím s přístrojem podle návo-
du k obsluze. Používejte u příslušenství a namáha-
ných a náhradních dílů pouze originální díly. Náhrad-
ní díly obdržíte u specializovaného prodejce.
Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m POZOR!
Přístroj a obalové materiály nejsou hračka! Dětem
nepatří do rukou plastikové sáčky, fólie ani drobné
součástky! Hrozí nebezpečí jejich spolknutí a udu-
šení!
9. Montáž / Před uvedením do pro-
vozu
9.1 Montáž kol (Obr. 3)
• Prostrčte čep (b) skrz kolo (7)
• Nyní prostrčte čep skrz otvory, které se nacházejí
na spodním dílu štípačky.
• Zajistěte nyní čep pružinovou závlačkou.
• Tento postup zopakujte na druhé straně.
9.2 Montáž kompl. ovládacích ramen (Obr. 4 + 5)
Rukojeti ramen směřují ven!
• Namažte plechovou spojku.
• Ovládací rameno zcela uveďte do k tomu určené
pozice (obr. 4).
• Zaveďte ovládací rameno (10) do kolébkového
přepínače (7a).
• Upevněte kompletní ovládací rameno pomocí
šroubu s válcovou hlavou (a), dvěma podložkami a
jednou samojisticí maticí.
• Nyní podle popsané metody upevněte druhé
ovládací rameno na druhé straně
• Pozor! Nenapínejte ovládací ramena příliš
pevně, tato ramena musí mít lehký chod.
• Namontujte na konci bezpečnostní třmen (G), tento
třmen se namontuje pomocí dvou zápustných šroubů
s křížovou hlavou na ovládací rameno (obr. 5).
9.3 Montáž čelistí + přídavných držáků (obr. 6 + 7)
• Upevněte přídavné držáky (D) společně s čelistmi
(C) na ovládacím ramenu (obr. 4).
• Zasuňte k tomuto účelu dva šrouby se šestihrannou
hlavou (c) přes otvory na ovládacím ramenu a
zajistěte je vždy jednou samojisticí maticí (obr. 7).
