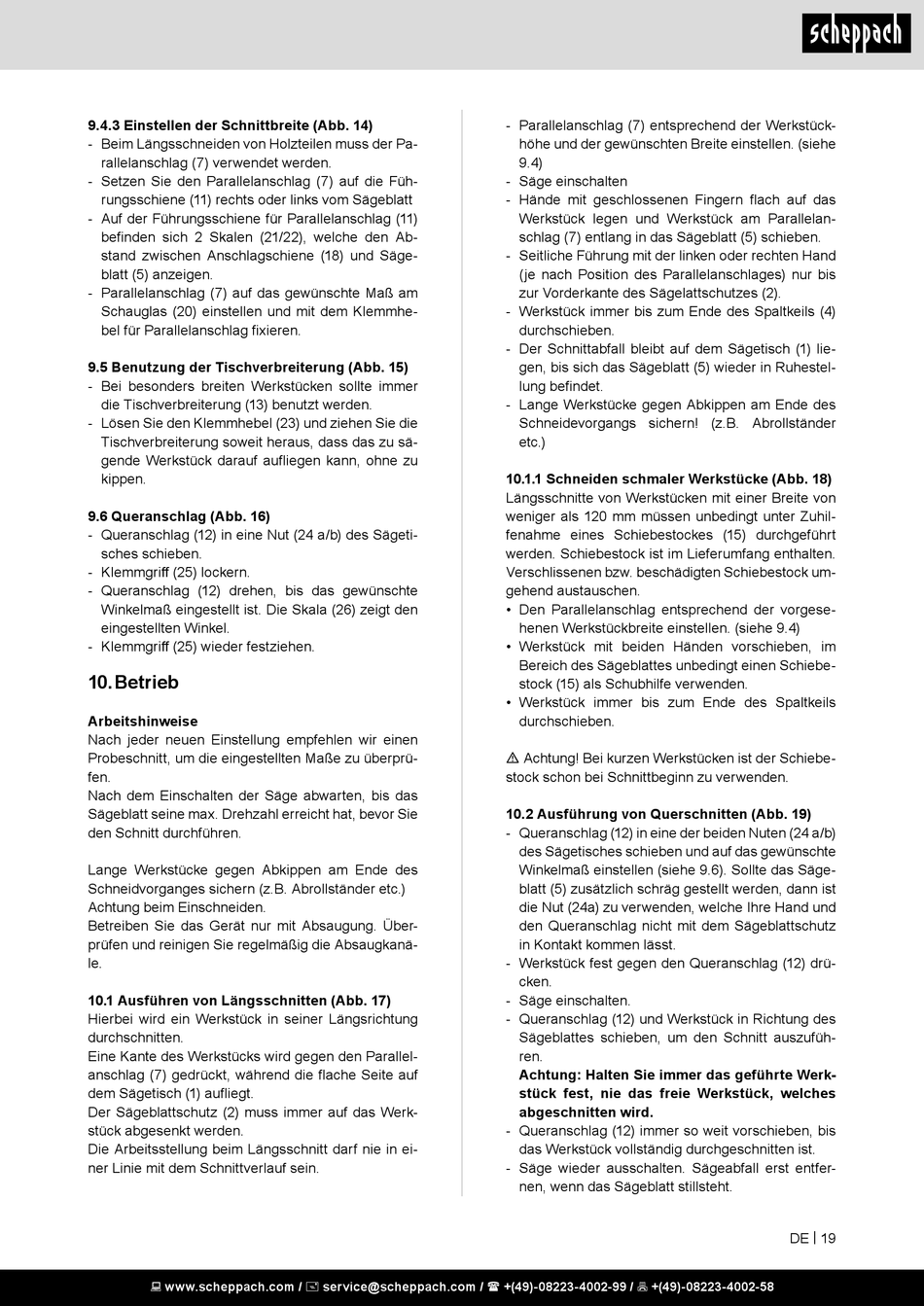

9.4.3 Einstellen der Schnittbreite (Abb. 14)
- Beim Längsschneiden von Holzteilen muss der Pa-
rallelanschlag (7) verwendet werden.
- Setzen Sie den Parallelanschlag (7) auf die Füh-
rungsschiene (11) rechts oder links vom Sägeblatt
- Auf der Führungsschiene für Parallelanschlag (11)
befinden sich 2 Skalen (21/22), welche den Ab-
stand zwischen Anschlagschiene (18) und Säge-
blatt (5) anzeigen.
- Parallelanschlag (7) auf das gewünschte Maß am
Schauglas (20) einstellen und mit dem Klemmhe-
bel für Parallelanschlag fixieren.
9.5 Benutzung der Tischverbreiterung (Abb. 15)
- Bei besonders breiten Werkstücken sollte immer
die Tischverbreiterung (13) benutzt werden.
- Lösen Sie den Klemmhebel (23) und ziehen Sie die
Tischverbreiterung soweit heraus, dass das zu sä-
gende Werkstück darauf aufliegen kann, ohne zu
kippen.
9.6 Queranschlag (Abb. 16)
- Queranschlag (12) in eine Nut (24 a/b) des Sägeti-
sches schieben.
- Klemmgriff (25) lockern.
- Queranschlag (12) drehen, bis das gewünschte
Winkelmaß eingestellt ist. Die Skala (26) zeigt den
eingestellten Winkel.
- Klemmgriff (25) wieder festziehen.

10. Betrieb

Arbeitshinweise
Nach jeder neuen Einstellung empfehlen wir einen
Probeschnitt, um die eingestellten Maße zu überprü-
fen.
Nach dem Einschalten der Säge abwarten, bis das
Sägeblatt seine max. Drehzahl erreicht hat, bevor Sie
den Schnitt durchführen.
Lange Werkstücke gegen Abkippen am Ende des
Schneidvorganges sichern (z.B. Abrollständer etc.)
Achtung beim Einschneiden.
Betreiben Sie das Gerät nur mit Absaugung. Über-
prüfen und reinigen Sie regelmäßig die Absaugkanä-
le.
10.1 Ausführen von Längsschnitten (Abb. 17)
Hierbei wird ein Werkstück in seiner Längsrichtung
durchschnitten.
Eine Kante des Werkstücks wird gegen den Parallel-
anschlag (7) gedrückt, während die flache Seite auf
dem Sägetisch (1) aufliegt.
Der Sägeblattschutz (2) muss immer auf das Werk-
stück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in ei-
ner Linie mit dem Schnittverlauf sein.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
- Parallelanschlag (7) entsprechend der Werkstück-
höhe und der gewünschten Breite einstellen. (siehe
9.4)
- Säge einschalten
- Hände mit geschlossenen Fingern flach auf das
Werkstück legen und Werkstück am Parallelan-
schlag (7) entlang in das Sägeblatt (5) schieben.
- Seitliche Führung mit der linken oder rechten Hand
(je nach Position des Parallelanschlages) nur bis
zur Vorderkante des Sägelattschutzes (2).
- Werkstück immer bis zum Ende des Spaltkeils (4)
durchschieben.
- Der Schnittabfall bleibt auf dem Sägetisch (1) lie-
gen, bis sich das Sägeblatt (5) wieder in Ruhestel-
lung befindet.
- Lange Werkstücke gegen Abkippen am Ende des
Schneidevorgangs sichern! (z.B. Abrollständer
etc.)
10.1.1 Schneiden schmaler Werkstücke (Abb. 18)
Längsschnitte von Werkstücken mit einer Breite von
weniger als 120 mm müssen unbedingt unter Zuhil-
fenahme eines Schiebestockes (15) durchgeführt
werden. Schiebestock ist im Lieferumfang enthalten.
Verschlissenen bzw. beschädigten Schiebestock um-
gehend austauschen.
• Den Parallelanschlag entsprechend der vorgese-
henen Werkstückbreite einstellen. (siehe 9.4)
• Werkstück mit beiden Händen vorschieben, im
Bereich des Sägeblattes unbedingt einen Schiebe-
stock (15) als Schubhilfe verwenden.
• Werkstück immer bis zum Ende des Spaltkeils
durchschieben.
m Achtung! Bei kurzen Werkstücken ist der Schiebe-
stock schon bei Schnittbeginn zu verwenden.
10.2 Ausführung von Querschnitten (Abb. 19)
- Queranschlag (12) in eine der beiden Nuten (24 a/b)
des Sägetisches schieben und auf das gewünschte
Winkelmaß einstellen (siehe 9.6). Sollte das Säge-
blatt (5) zusätzlich schräg gestellt werden, dann ist
die Nut (24a) zu verwenden, welche Ihre Hand und
den Queranschlag nicht mit dem Sägeblattschutz
in Kontakt kommen lässt.
- Werkstück fest gegen den Queranschlag (12) drü-
cken.
- Säge einschalten.
- Queranschlag (12) und Werkstück in Richtung des
Sägeblattes schieben, um den Schnitt auszufüh-
ren.
Achtung: Halten Sie immer das geführte Werk-
stück fest, nie das freie Werkstück, welches
abgeschnitten wird.
- Queranschlag (12) immer so weit vorschieben, bis
das Werkstück vollständig durchgeschnitten ist.
- Säge wieder ausschalten. Sägeabfall erst entfer-
nen, wenn das Sägeblatt stillsteht.
