Sensorprogrammierung über Programmiertaste

Programmierung der Schallkeulenbreite

Die rote LED blinkt nun. Die Anzahl der Blinkimpulse zeigt die aktuell programmierte Schall-
keulenbreite an:
1x: schmal
2x: mittel
3x: breit
Die Schallkeulenbreite wird nur einmal generell für den Sensor eingestellt.
1.
Drücken Sie kurz die Programmiertaste, um nacheinander durch die Schallkeulenbreite zu
navigieren. Wählen Sie so die gewünschte Schallkeulenbreite.
2.
Drücken Sie die Programmiertaste für 2 s zum Speichern aller getätigten Einstellungen und um
in den Normalbetrieb zurückzukehren.
5.3 Programmierung der Sensorbetriebsarten für Analogausgang
Der Sensor verfügt über eine 3-stufige Programmierung der Sensorbetriebsarten. In dieser
Programmierroutine können Sie folgendes programmieren:
• A) Ausgangsmodus
• B) Ausgangstyp
• C) Schallkeulenbreite
Die Programmierung erfolgt nacheinander. Um von einem Programmierschritt in den nächsten
zu wechseln, drücken Sie die Programmiertaste T2 für 2 s.
Zur Vereinfachung wird die Programmiertaste im Folgenden nur T genannt.

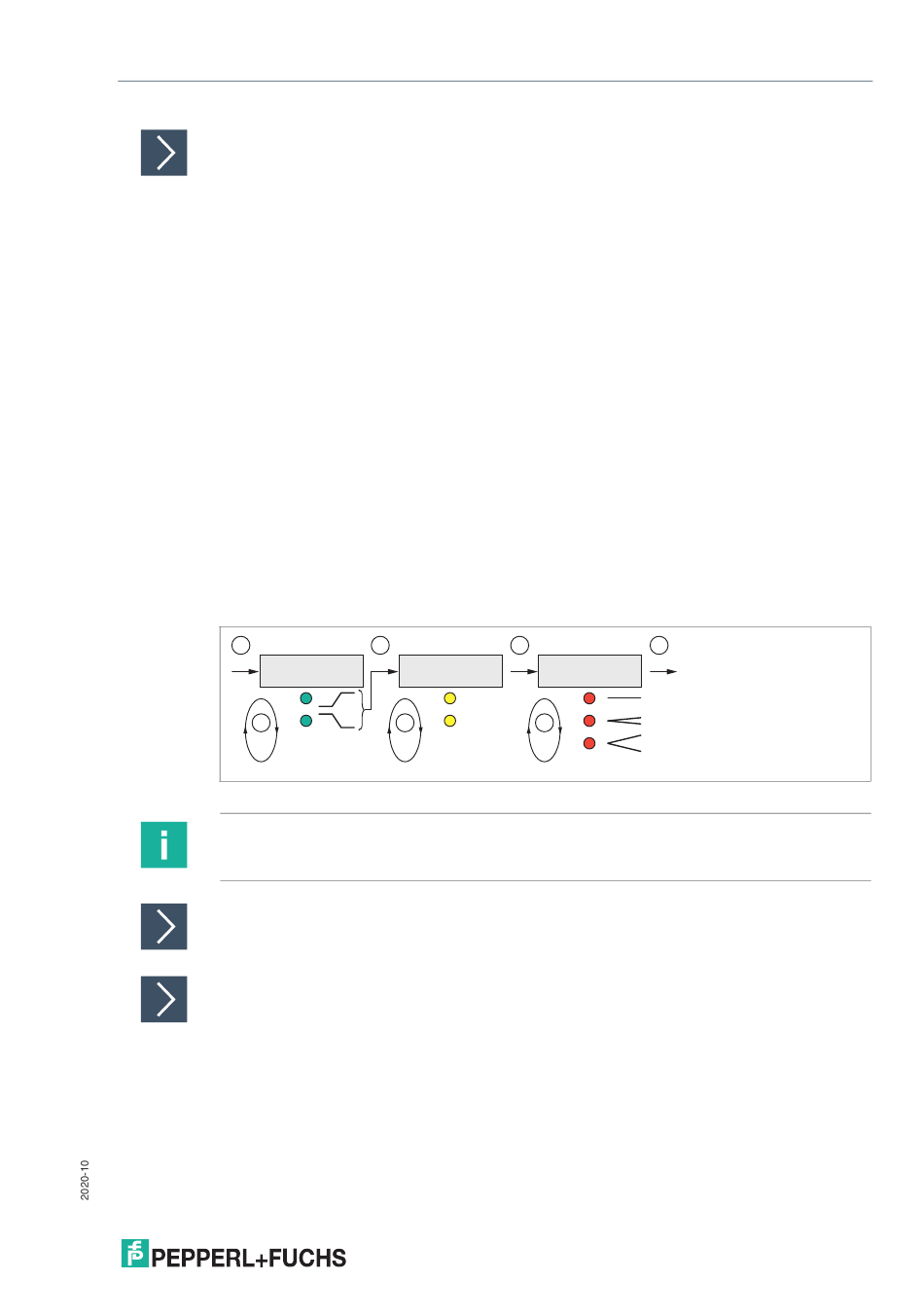

Die nachfolgende Grafik veranschaulicht die Programmierroutine:
T
5s
Ausgangsmodus
T
kurz
Abbildung 5.3
Hinweis!
Zum Verlassen des IO-Link-Parametriermodus in den Normalbetrieb (Analogsignal an
Ausgang), trennen Sie kurz den Sensor von der Spannungsversorgung.
Aufruf der Programmierroutine
Zur Aktivierung der Programmierroutine, drücken Sie die Programmiertaste für 5 s, bis die
grüne LED zu blinken beginnt.
Programmierung des Ausgangsmodus
Die grüne LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Aus-
gangsmodus an:
1x: Steigende Rampe
2x: Fallende Rampe
1.
Drücken Sie die Programmiertaste kurz, um nacheinander durch die Ausgangsmodi zu
navigieren. Wählen Sie so den gewünschten Ausgangsmodus aus.
2.
Drücken Sie die Programmiertaste für 2 s um in den nächsten Programmierschritt für den
Ausgangstyp zu wechseln.
LED grün LED gelb
T
2s
Ausgangstyp
Strom
1x 1x
Spannung
2x 2x
T
kurz
LED rot
T T
2s 2s
Schallkeulenbreite
Normalbetrieb
1x
2x
T
kurz
3x
