4.2.
VORBEREITENDE ARBEITEN
4.2.1.
A-Version Links (Auslieferzustand) / B-Version
Rechts umschalten
Für einen flexiblen Einbau des Wohnraumlüftungsgeräts im
Aufstellraum kann das Gerät umgeschaltet werden. Dabei
ändert sich die Belegung der Luftanschlüsse und des Kon-
densatanschlusses.
Die Umschaltung muss vor Aufhängung des Geräts erfolgen.

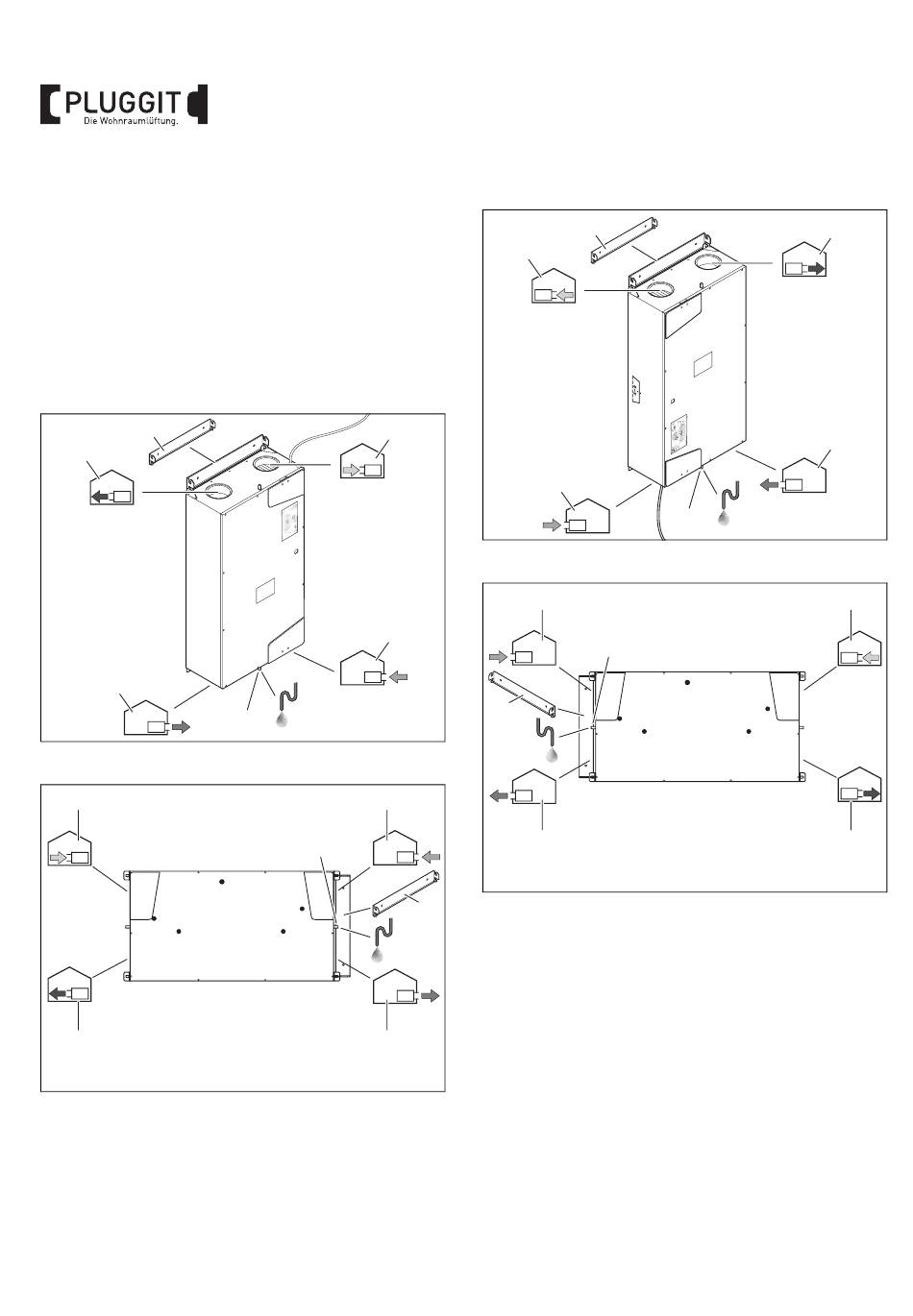

A-Version Links (Auslieferzustand)
6
2
4
Einbaulage Wandinstallation (A-Version)
3
2
Einbaulage Deckeninstallation (A-Version)
1
Außenluft
2
Zuluft
3
Abluft
4
Fortluft
5
Kondensatablauf
6
Wandschiene
6
BIA Avent D160
3
1
5
M+P-26A-1151
1
5
4
M+P-26A-1121
B-Version Rechts
6
3
1
Einbaulage Wandinstallation (B-Version)
1
6
4
6
Einbaulage Deckeninstallation (B-Version)
1
Außenluft
2
Zuluft
3
Abluft
4
Fortluft
5
Kondensatablauf
6
Wandschiene
5
5
2
4
M+P-26A-1152
3
2
M+P-26A-1122
