5.2 Greifbereich für Muffenteile (NW 625)

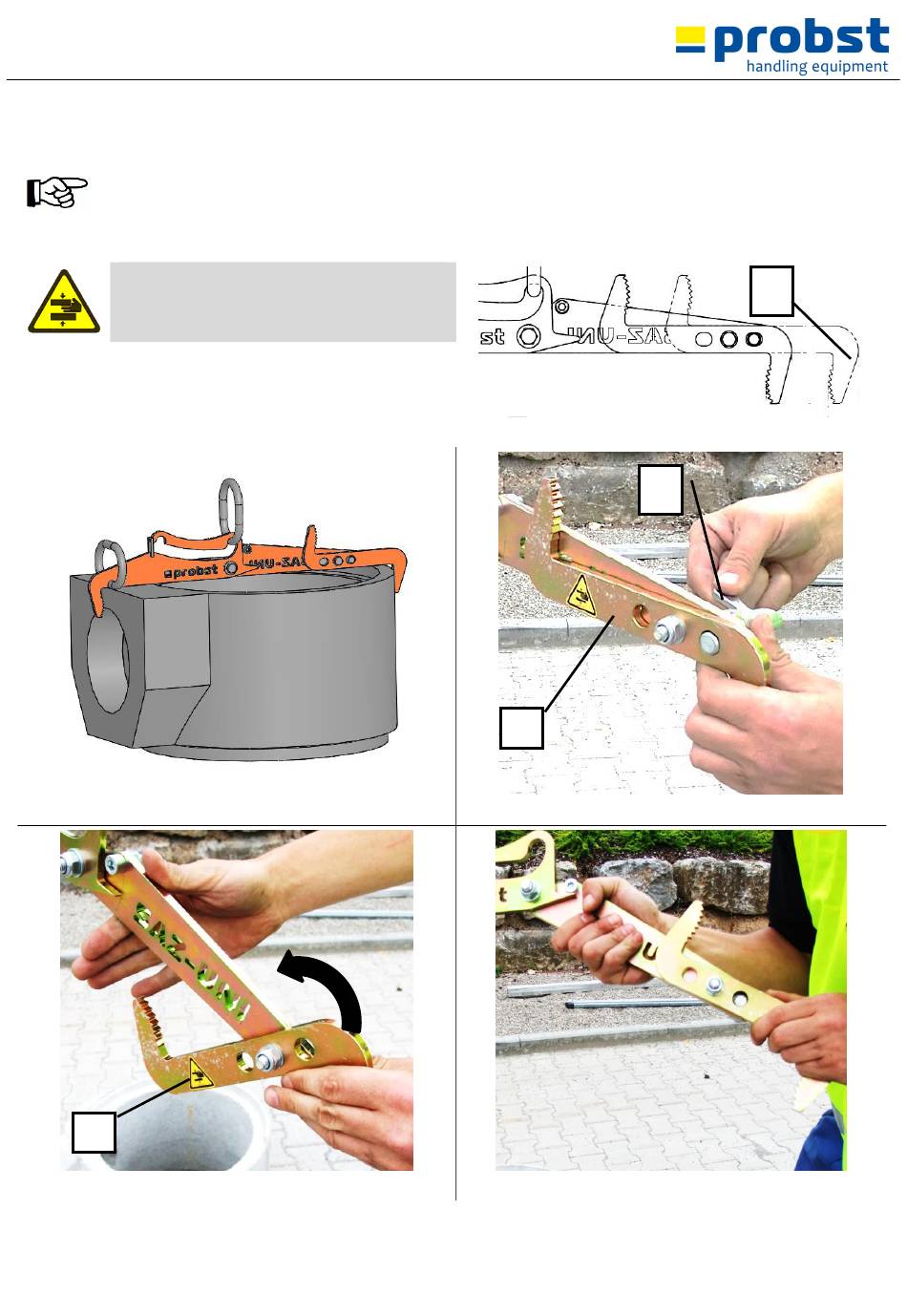

Beim Greifen von Muffenteilen (Bild 6) muss der bewegliche Greifarm (1) .um 180° gedreht werden.
Vergrößerung des Greifbereiches von 550 mm auf 625 mm (Greifbereich (B) siehe Bild 5)
Hierzu Federriegel (2) etwas herausziehen und gleichzeitig verdrehen, bis sich der Greifarm bewegen lässt.
Anschließend muss der Greifarm (1) durch erneutes Einrasten des Federriegels (2) arretiert werden.
Vorsicht bei der Einstellung des Greifbereiches.
Verletzungsgefahr der Hände!
1
12 / 21
Greifbereichseinstellung
Bild 6
Bild 8
1
V2
B
Bild 5
2
Bild 7
Bild 9
