4. Présentation du produit
Control CUE est une série de coffrets de commande complets
avec convertisseurs de fréquence Grundfos CUE intégrés et tous
les composants électriques nécessaires.
Grâce au guide de démarrage du convertisseur de fréquence,
l'installateur peut régler les paramètres principaux rapidement et
mettre le convertisseur en service.
Branché à un capteur ou un signal de commande externe, le
convertisseur de fréquence permet d'adapter rapidement la
vitesse de la pompe à la demande réelle.
Si la vitesse de la pompe dépasse la vitesse nomi-
nale, la pompe est en surcharge.
Ne pas utiliser le coffret de commande CUE avec un
dispositif de protection moteur Grundfos comme le
MP 204.
Les sous-composants du coffret de commande sont décrits dans
cette notice uniquement lorsqu'ils sont importants pour le fonc-
tionnement de l'unité du convertisseur de fréquence CUE.
La documentation suivante est fournie avec le coffret :
• Consignes de sécurité pour le convertisseur de fréquence
CUE
• Notice d'installation et de fonctionnement du convertisseur de
fréquence en fonction de la taille
• Instructions supplémentaires éventuelles (par exemple CIU
200, 260 ou 280)
• Profil fonctionnel du convertisseur de fréquence
• Schéma électrique du Control CUE.
4.1 Plaque signalétique
Type:
1
Model: 2
Mains: 3
4
Order No.:
5 A Icc:
In:
No. I
8
min
Pumps: A
QR
IP Class: 9
code
Weight: 10 kg
12
MADE IN GERMANY
DK - 8850 - Bjerringbro - Denmark

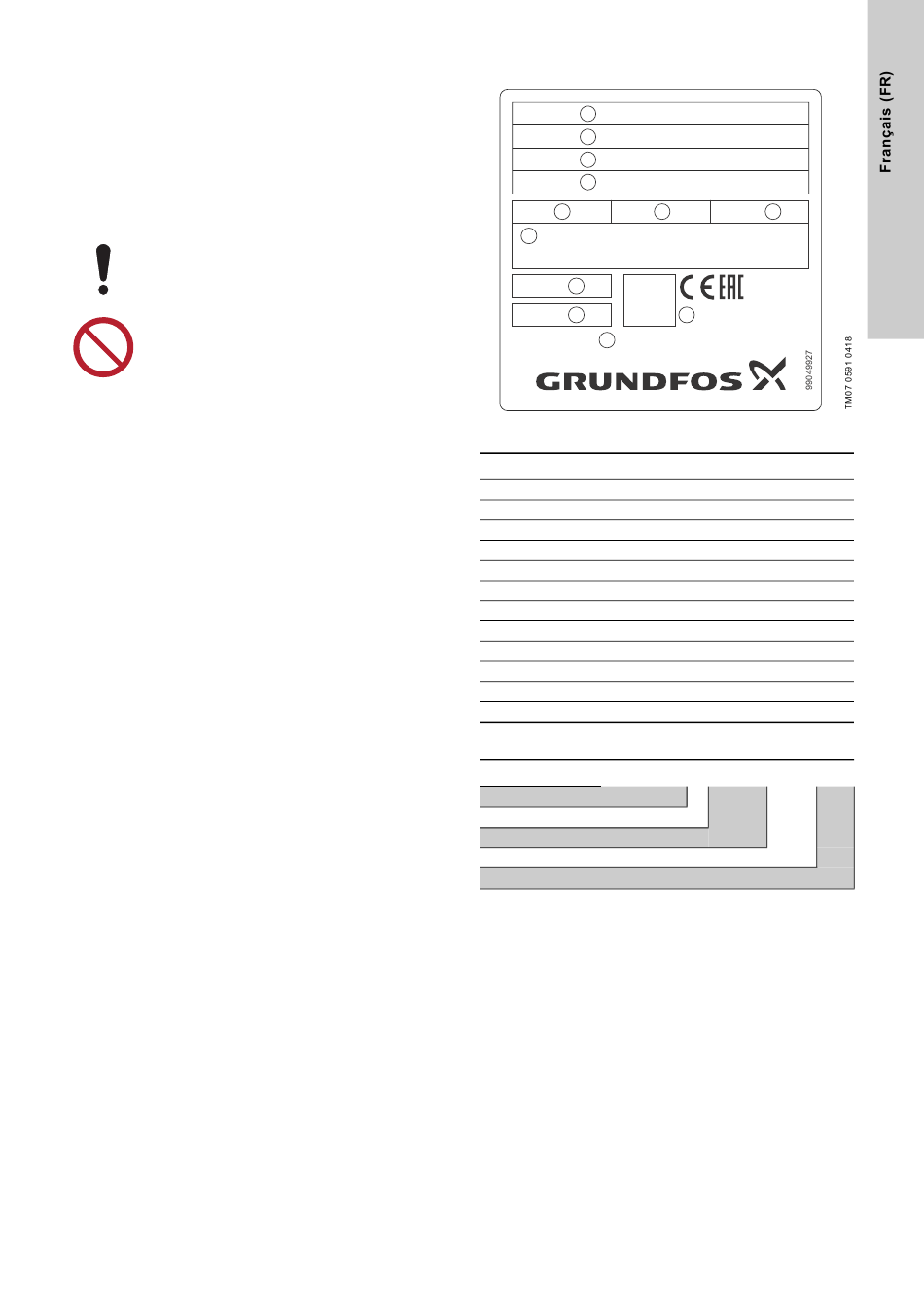

Fig. 1 Plaque signalétique du Control CUE
Pos. Description
1 Désignation
2 Modèle
3 Tension secteur
4 Numéro de commande
5 Courant nominal [A]
6 Tension d'alimentation secteur [V]
7 Température ambiante maxi [°C]
8 Données spécifiques de la pompe
9 Indice de protection
10 Poids
11 Code QR
12 Code du pays pour la production
4.2 Désignation
Control CUE 1x 1 - 1,6 A 3 x 400 IP54
Gamme
Nombre de pompes
Plage d'intensité des pompes
Tension d'alimentation
Boîtier de panneau
6 kA 7
T : °C
ambmax
I Starting Method
max
A CUE
11
27
