2. Installation

AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- L'installation électrique doit être réalisée par une
personne autorisée conformément aux réglemen-
tations locales et au schéma de câblage corres-
pondant.
- Avant toute intervention sur le produit, couper l'ali-
mentation électrique. S'assurer que l'alimentation
électrique ne risque pas d'être réenclenchée acci-
dentellement.
Avant d'installer le produit, procéder comme suit :
• Vérifier que les caractéristiques du coffret correspondent aux
caractéristiques de la commande.
• Vérifier que les pièces visibles sont intactes.
2.1 Installation mécanique et électrique
Pour installer le convertisseur de fréquence, consulter la notice
d'installation et de fonctionnement du convertisseur de fréquence
CUE.
Il est également possible de monter le coffret soit sur un pied
avec support de montage, soit au mur avec des vis. Le coffret
peut être monté en extérieur (optionnel).
Pour plus d'informations sur le montage mural, voir le schéma
coté du coffret.
A

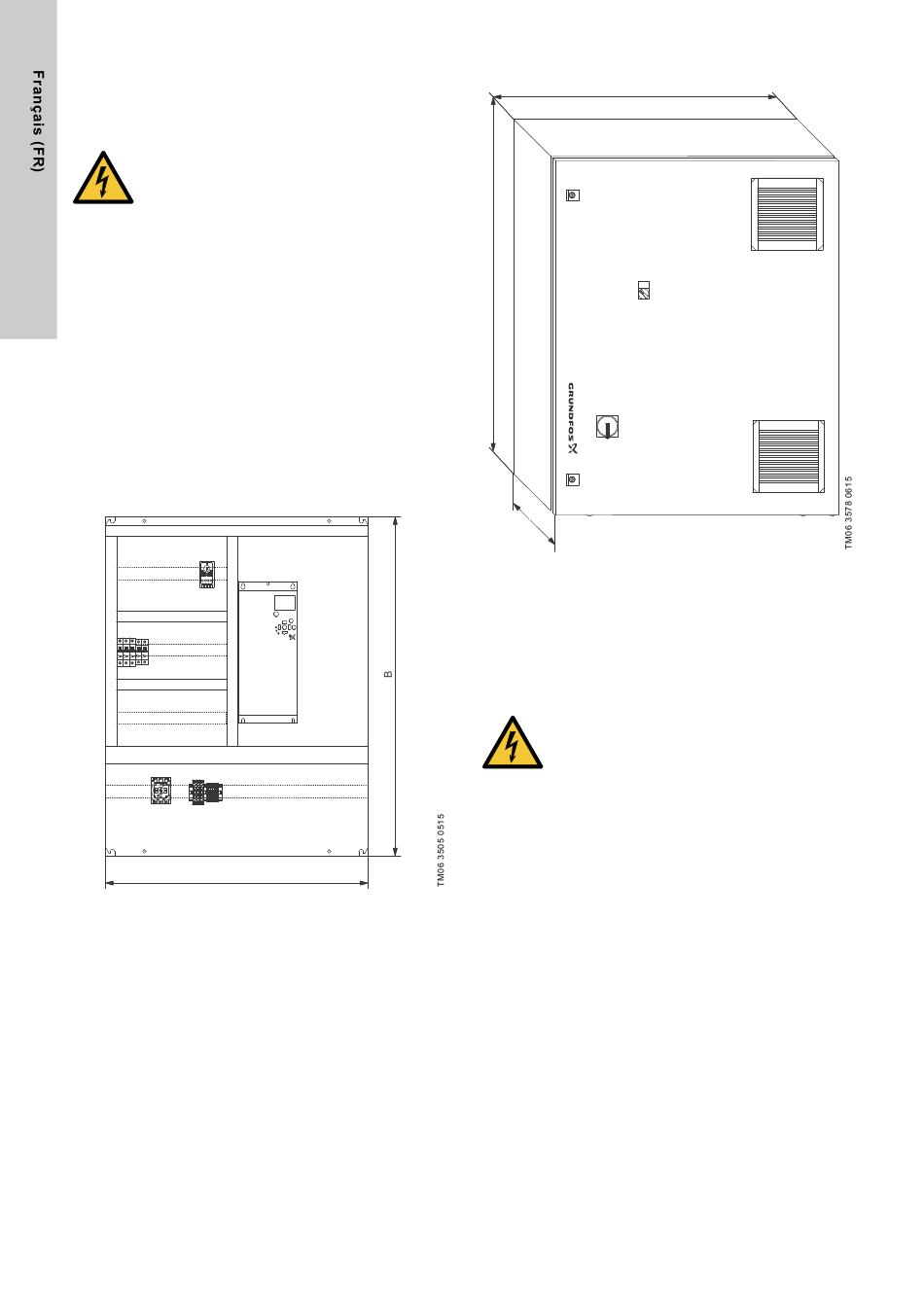

Fig. 1 Coffret de commande CUE ouvert à l'avant
26
Schéma coté
B
C
A
D
C
Fig. 2 Coffret de commande CUE fermé à l'avant
Pour les dimensions, voir paragraphe

3. Mise en service du produit

AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- L'installation électrique doit être réalisée par une
personne autorisée conformément aux réglemen-
tations locales et au schéma de câblage corres-
pondant.
- Avant toute intervention sur le produit, couper l'ali-
mentation électrique. S'assurer que l'alimentation
électrique ne risque pas d'être réenclenchée acci-
dentellement.
Si le coffret ne fonctionne pas comme prévu, connecter l'alimen-
tation et le capteur comme indiqué dans le schéma de câblage.
Le schéma de câblage se trouve en annexe.
3.1 Réglages du convertisseur de fréquence CUE
• Pour configurer le convertisseur de fréquence correctement,
se référer à la notice d'installation et de fonctionnement du
convertisseur de fréquence en fonction de sa taille :
4.3 Gamme de produits.
