4. Presentación del producto
La gama Control CUE está compuesta por cuadros de control
completos con un variador de frecuencia CUE integrado y todos
los componentes eléctricos necesarios.
La guía de puesta en marcha del variador de frecuencia permite
ajustar rápidamente los parámetros principales de este y ponerlo
en funcionamiento.
El variador de frecuencia adapta rápidamente la velocidad de la
bomba a la demanda real; para ello, debe estar conectado a un
sensor o una señal de control externa.
Si la velocidad de la bomba supera la velocidad
nominal, la bomba se sobrecargará.
No combine los cuadros Control CUE con un disposi-
tivo de protección del motor de Grundfos (por ejem-
plo, el modelo MP 204).
Los subcomponentes del cuadro de control solo se describen en
estas instrucciones cuando son importantes para el funciona-
miento del variador de frecuencia CUE.
El cuadro de control se suministra acompañado de la documenta-
ción siguiente:
• instrucciones de seguridad para el variador de frecuencia
CUE;
• instrucciones de instalación y funcionamiento para el variador
de frecuencia del tamaño en cuestión;
• instrucciones adicionales, si procede (por ejemplo, para las
unidades CIU 200, 260 o 280);
• perfil funcional para el variador de frecuencia;
• esquema de circuitos para el cuadro Control CUE.
20
4.1 Placa de características
Type:
1
Model: 2
Mains: 3
4
Order No.:
5 A Icc:
In:
No. I
8
min
Pumps: A
QR
IP Class: 9
code
Weight: 10 kg
12
MADE IN GERMANY
DK - 8850 - Bjerringbro - Denmark

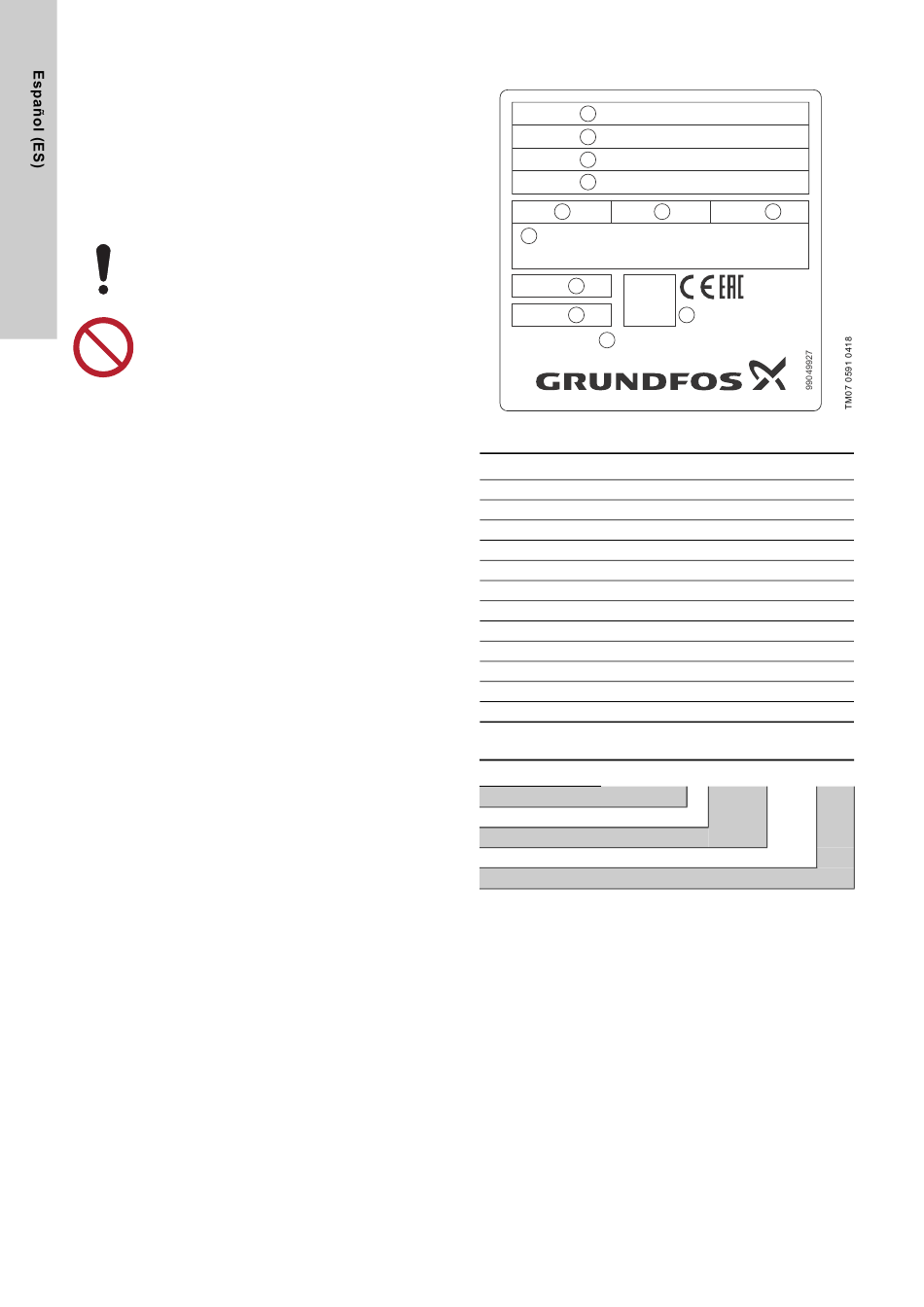

Fig. 1 Placa de características del cuadro Control CUE
Pos. Descripción
1

Nomenclatura

2 Modelo
3 Tensión de red
4 Referencia
5 Intensidad nominal [A]
6 Tensión de alimentación de red [V]
7 Temperatura ambiente máxima [°C]
8 Datos específicos de la bomba
9 Clase de protección
10 Peso
11 Código QR
12 Código del país de fabricación
4.2 Nomenclatura
Control CUE 1x 1-1,6 A 3 x 400 IP54
Gama
Número de bombas
Rango de corriente de las bombas
Tensión de alimentación
Categoría de aislamiento del panel
6 kA 7
T : °C
ambmax
I Starting Method
max
A CUE
11
