BÜCHI Labortechnik AG
6
6.1
Bedienungsanleitung FatExtractor E-500

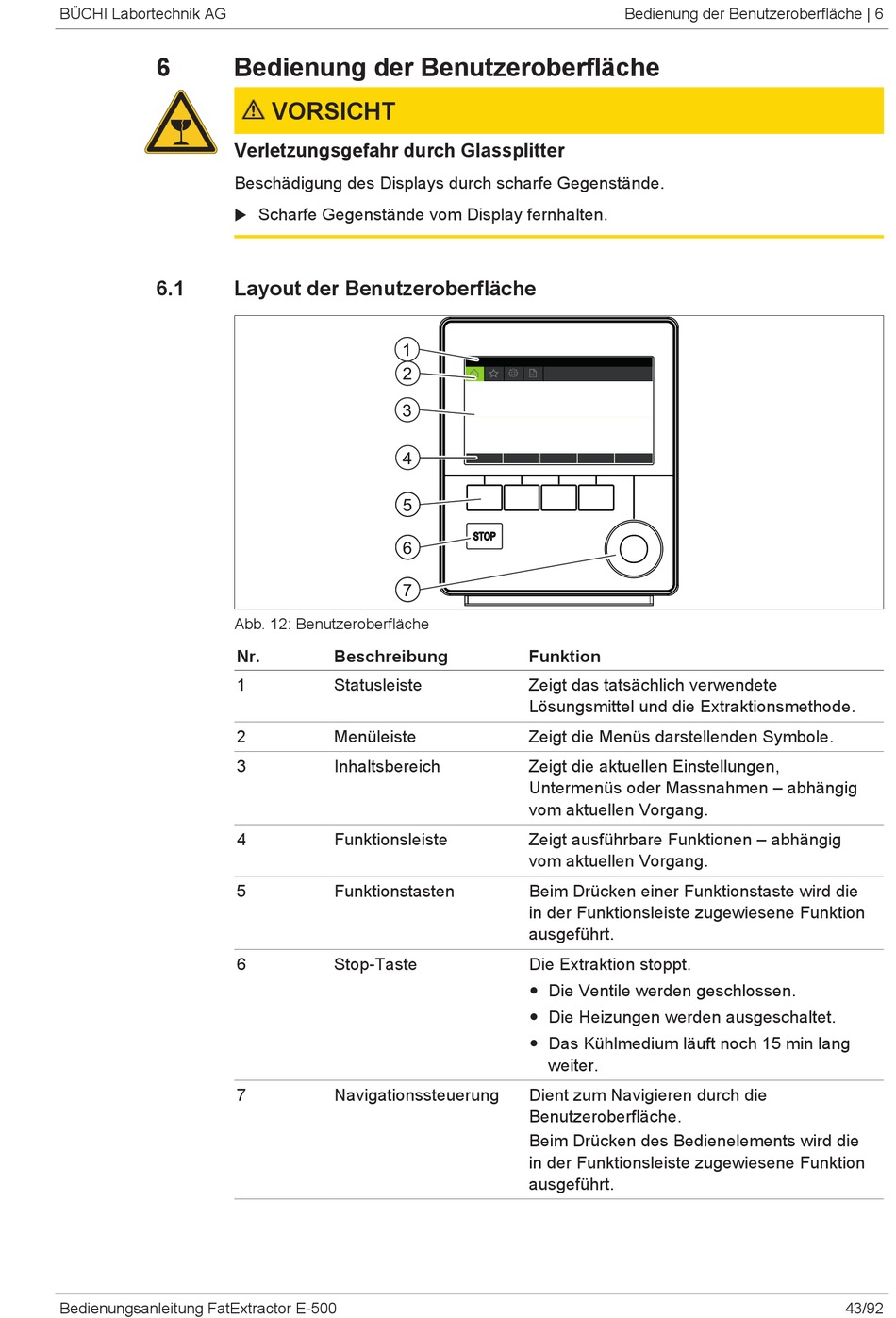

Bedienung der Benutzeroberfläche
VORSICHT
Verletzungsgefahr durch Glassplitter
Beschädigung des Displays durch scharfe Gegenstände.
Scharfe Gegenstände vom Display fernhalten.
u
Layout der Benutzeroberfläche
1
2
3
4
5
6
7
Abb. 12: Benutzeroberfläche
Nr. Beschreibung
1 Statusleiste
2 Menüleiste
3 Inhaltsbereich
4 Funktionsleiste
5 Funktionstasten
6 Stop-Taste
7 Navigationssteuerung
Bedienung der Benutzeroberfläche | 6
Funktion
Zeigt das tatsächlich verwendete
Lösungsmittel und die Extraktionsmethode.
Zeigt die Menüs darstellenden Symbole.
Zeigt die aktuellen Einstellungen,
Untermenüs oder Massnahmen – abhängig
vom aktuellen Vorgang.
Zeigt ausführbare Funktionen – abhängig
vom aktuellen Vorgang.
Beim Drücken einer Funktionstaste wird die
in der Funktionsleiste zugewiesene Funktion
ausgeführt.
Die Extraktion stoppt.
— Die Ventile werden geschlossen.
— Die Heizungen werden ausgeschaltet.
— Das Kühlmedium läuft noch 15 min lang
weiter.
Dient zum Navigieren durch die
Benutzeroberfläche.
Beim Drücken des Bedienelements wird die
in der Funktionsleiste zugewiesene Funktion
ausgeführt.
43/92
