5.5

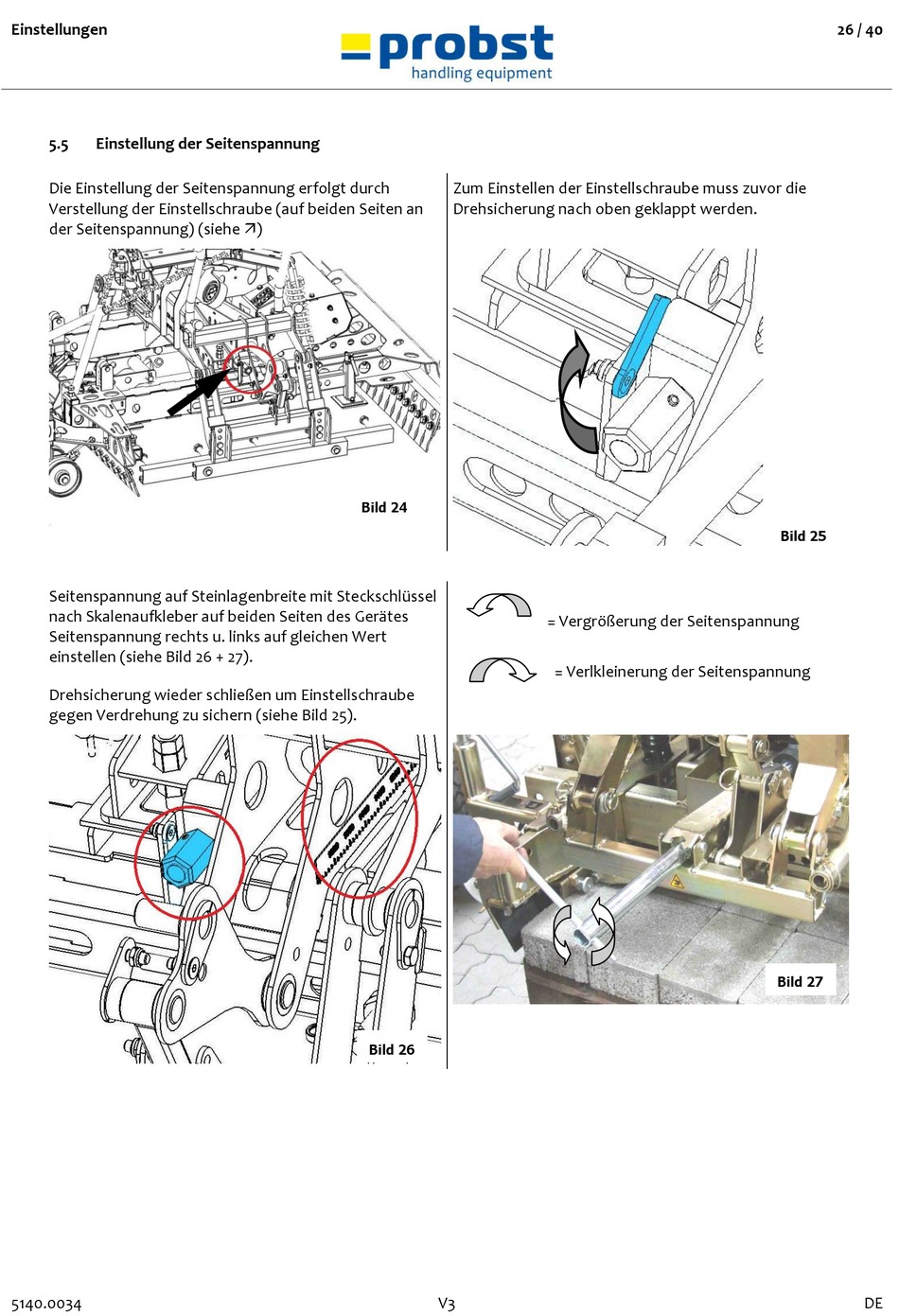

Einstellung der Seitenspannung

Die Einstellung der Seitenspannung erfolgt durch
Verstellung der Einstellschraube (auf beiden Seiten an
der Seitenspannung) (siehe )
Seitenspannung auf Steinlagenbreite mit Steckschlüssel
nach Skalenaufkleber auf beiden Seiten des Gerätes
Seitenspannung rechts u. links auf gleichen Wert
einstellen (siehe Bild 26 + 27).
Drehsicherung wieder schließen um Einstellschraube
gegen Verdrehung zu sichern (siehe Bild 25).
5140.0034
Zum Einstellen der Einstellschraube muss zuvor die
Drehsicherung nach oben geklappt werden.
Bild 24
Bild 26
V3
= Vergrößerung der Seitenspannung
= Verlkleinerung der Seitenspannung
26 / 40
Bild 25
Bild 27
DE
