Einstellung Der Rolleneinheiten (Bordstein); Rolleneinheit - probst TAS-UNI Betriebsanleitung

Betriebsanleitung
TAS-UNI
4.3

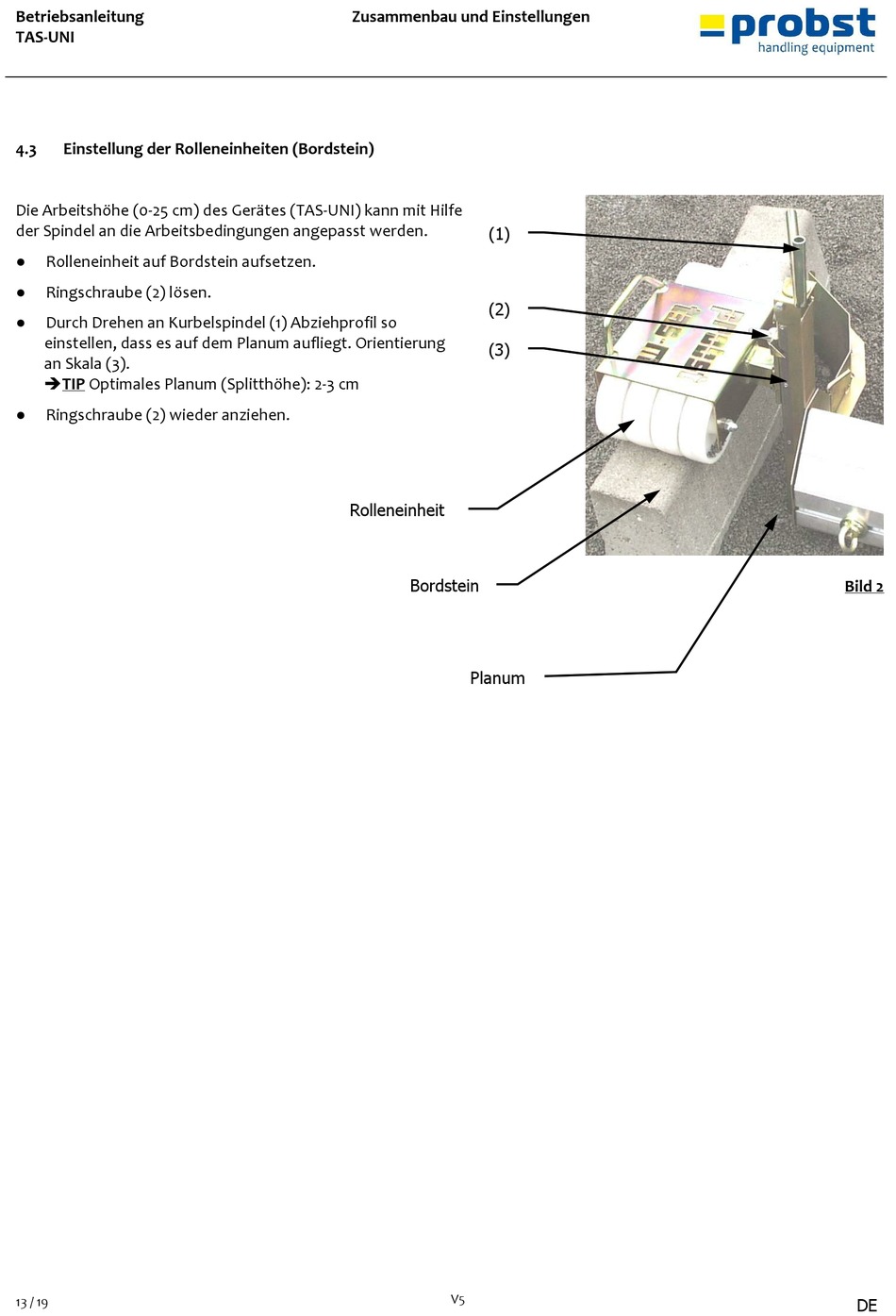

Einstellung der Rolleneinheiten (Bordstein)

Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe
der Spindel an die Arbeitsbedingungen angepasst werden.
●
Rolleneinheit auf Bordstein aufsetzen.
●
Ringschraube (2) lösen.
●
Durch Drehen an Kurbelspindel (1) Abziehprofil so
einstellen, dass es auf dem Planum aufliegt. Orientierung
an Skala (3).
TIP Optimales Planum (Splitthöhe): 2-3 cm
●
Ringschraube (2) wieder anziehen.
13 / 19
Zusammenbau und Einstellungen
(1)
(2)
(3)

Rolleneinheit

Bordstein
Planum
V5
Bild 2
DE
