Einstellarbeiten

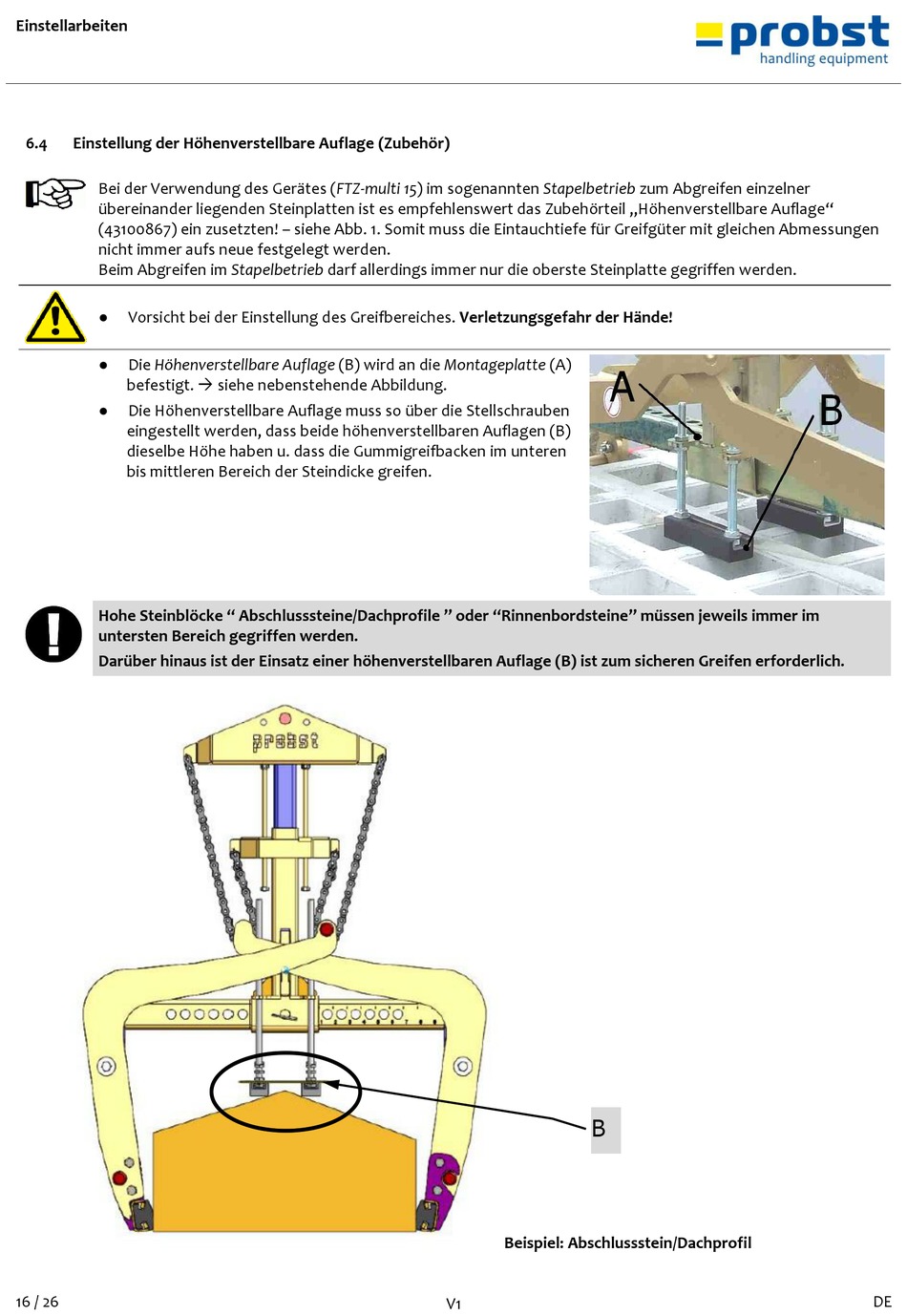

6.4 Einstellung der Höhenverstellbare Auflage (Zubehör)
Bei der Verwendung des Gerätes (FTZ-multi 15) im sogenannten Stapelbetrieb zum Abgreifen einzelner
übereinander liegenden Steinplatten ist es empfehlenswert das Zubehörteil „Höhenverstellbare Auflage"
(43100867) ein zusetzten! – siehe Abb. 1. Somit muss die Eintauchtiefe für Greifgüter mit gleichen Abmessungen
nicht immer aufs neue festgelegt werden.
Beim Abgreifen im Stapelbetrieb darf allerdings immer nur die oberste Steinplatte gegriffen werden.
●
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
●
Die Höhenverstellbare Auflage (B) wird an die Montageplatte (A)
befestigt.  siehe nebenstehende Abbildung.
●
Die Höhenverstellbare Auflage muss so über die Stellschrauben
eingestellt werden, dass beide höhenverstellbaren Auflagen (B)
dieselbe Höhe haben u. dass die Gummigreifbacken im unteren
bis mittleren Bereich der Steindicke greifen.
Hohe Steinblöcke " Abschlusssteine/Dachprofile " oder "Rinnenbordsteine" müssen jeweils immer im
untersten Bereich gegriffen werden.
Darüber hinaus ist der Einsatz einer höhenverstellbaren Auflage (B) ist zum sicheren Greifen erforderlich.
16 / 26
B
Beispiel: Abschlussstein/Dachprofil
