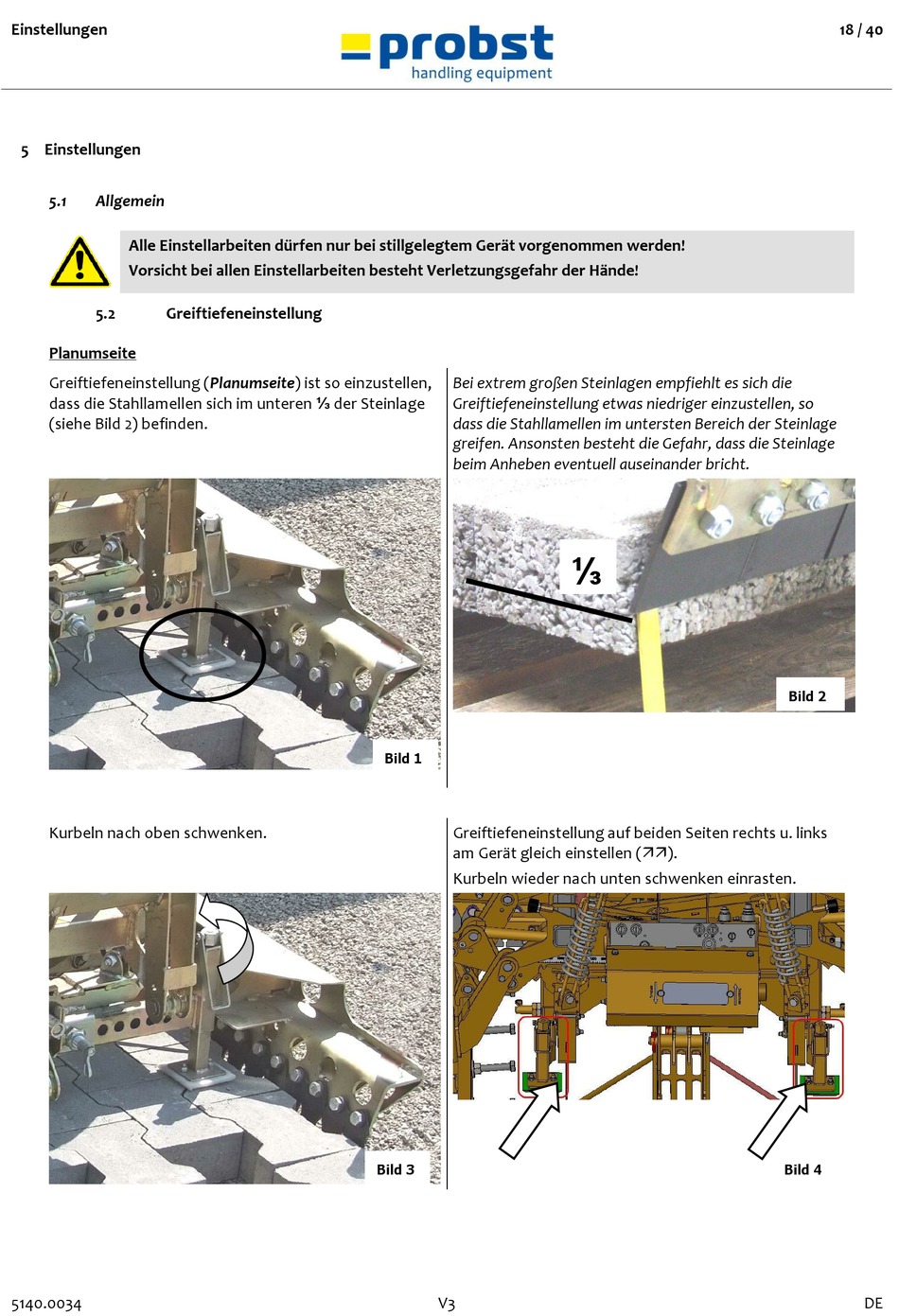

Einstellungen; Allgemein; Greiftiefeneinstellung - probst HVZ-ECO Betriebsanleitung

Einstellungen

5 Einstellungen
5.1

Allgemein

Alle Einstellarbeiten dürfen nur bei stillgelegtem Gerät vorgenommen werden!
Vorsicht bei allen Einstellarbeiten besteht Verletzungsgefahr der Hände!
5.2

Greiftiefeneinstellung

Planumseite
Greiftiefeneinstellung (Planumseite) ist so einzustellen,
dass die Stahllamellen sich im unteren ⅓ der Steinlage
(siehe Bild 2) befinden.
Kurbeln nach oben schwenken.
5140.0034
Bei extrem großen Steinlagen empfiehlt es sich die
Greiftiefeneinstellung etwas niedriger einzustellen, so
dass die Stahllamellen im untersten Bereich der Steinlage
greifen. Ansonsten besteht die Gefahr, dass die Steinlage
beim Anheben eventuell auseinander bricht.
Bild 1
Greiftiefeneinstellung auf beiden Seiten rechts u. links
am Gerät gleich einstellen ().
Kurbeln wieder nach unten schwenken einrasten.
Bild 3
V3
⅓

¼
⅓
18 / 40
Bild 2
Bild 4
DE
