HINWEIS!
Bei den Darstellungen handelt es sich lediglich um
Schaubilder. Echte Systeme sind gemäß den jeweils
gültigen Normen und Vorschriften zu installieren.
Pos. Kurztext
A Uponor Smatrix Wave Pulse X-265
Regelmodul
B Uponor Smatrix Pulse Com R-208
Kommunikationsmodul
Verbunden mit dem Master-Regelmodul
C Uponor Smatrix Wave T-169
Digitaler Raumfühler mit Feuchtigkeitsfühler
D Mobilgerät (Smartphone, Tablet usw.)
E WLAN-Router
F Verteiler mit Thermoantrieben

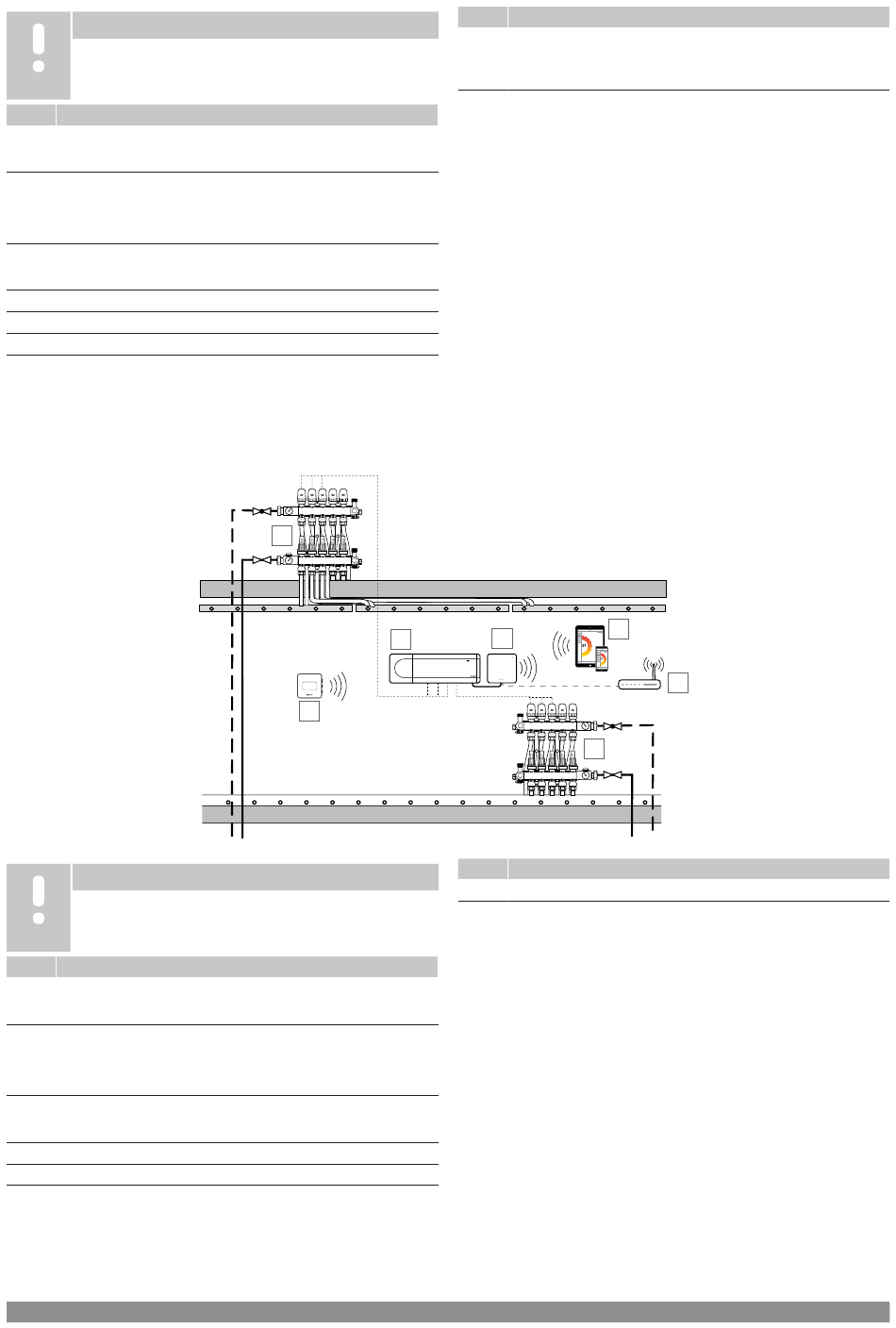

8.8 Fußbodenheizung mit Deckenkühlung, 4-Leiter-System und
einzelnem Regelmodul
HINWEIS!
Bei den Darstellungen handelt es sich lediglich um
Schaubilder. Echte Systeme sind gemäß den jeweils
gültigen Normen und Vorschriften zu installieren.
Pos. Kurztext
A Uponor Smatrix Wave Pulse X-265
Regelmodul
B Uponor Smatrix Pulse Com R-208
Kommunikationsmodul
Verbunden mit dem Master-Regelmodul
C Uponor Smatrix Wave T-169
Digitaler Raumfühler mit Feuchtigkeitsfühler
D Mobilgerät (Smartphone, Tablet usw.)
E WLAN-Router
F
A
C
Pos. Kurztext
G Kabel zur Umschaltung Heizen/Kühlen
Angeschlossen vom Master-Regelmodul (Relais 2, Kessel,
konfiguriert für Heiz-/Kühlleistung)
Raumtemperaturregelung
Dieses Anwendungsbeispiel zeigt eine Fußbodenheizung mit
Deckenkühlung (2-Leiter).
Die Raumtemperatur wird von einem einzelnen Uponor Smatrix
Wave Pulse-Regelmodul und -Raumfühler geregelt, wobei einige
Thermoantriebe die Deckenkühlung steuern. Das Regelmodul regelt
die Raumtemperatur durch Betätigen der Thermoantriebe am
Fußbodenverteiler.
Siehe Kühlung mit Kondensationsschutz, Seite 4 und
Kühlfunktionen, Seite 6 für weitere Informationen zum Einrichten des
Kühlsystems in der Uponor Smatrix Pulse-App.
D
B
WWW
F
Pos. Kurztext
F Verteiler mit Thermoantrieben
Raumtemperaturregelung
Dieses Anwendungsbeispiel zeigt eine Fußbodenheizung mit
Deckenkühlung (4-Rohr).
Die Raumtemperatur wird von einem einzelnen Uponor Smatrix
Wave Pulse-Regelmodul und -Raumfühler geregelt. Das Regelmodul
regelt die Raumtemperatur durch Betätigen der Thermoantriebe an
zwei Fußbodenverteilern (einer für die Fußbodenheizung und einer
für die Deckenkühlung).
Siehe Kühlung mit Kondensationsschutz, Seite 4 und
Kühlfunktionen, Seite 6 für weitere Informationen zum Einrichten des
Kühlsystems in der Uponor Smatrix Pulse-App.
Uponor Smatrix
E
| Technische Informationen
SD0000042
| 55
