Uponor Smatrix Wave T-163
Der Raumfühler ist für öffentliche Einbauorte vorgesehen, d.h. die
Temperatureinstellung ist nicht zu sehen. Er muss zum Einstellen der
Temperatur von der Wand abgenommen werden. Beim Entfernen
wird eine Alarmmeldung ausgelöst (wenn aktiviert).
Der Raumfühler kann als Systemgerät zugeordnet werden, wodurch
zusätzliche Funktionen aktiviert werden können. Fungiert er als
Systemgerät, dann ist die Raumfühler-Funktion ausgeschaltet.
Funktionen
Hauptleistungsmerkmale:
• Einstellung der Sollwerttemperatur mit einem Potenziometer auf
der Rückseite des Raumfühler.
• Der Sollwertbereich liegt zwischen 5 und 35 °C (max/min-
Einstellung kann durch andere Systemeinstellungen
eingeschränkt sein).
• Ein Alarm wird am Regelmodul angezeigt, wenn es von der
Wand genommen wird (Manipulationserkennung). Bei
Verwendung der Uponor Smatrix Pulse App (erfordert
Kommunikationsmodul) wird der Alarm auch in der App
angezeigt.
• Potenzialfreier Eingang für Umschaltmodi zwischen Heizen und
Kühlen bei Zuordnung als Systemgerät.
• Potenzialfreier Eingang für erzwungenen ECO-Modus bei
Zuordnung als Systemgerät.
• An den Raumfühler kann wahlweise ein Bodentemperaturfühler
angeschlossen werden. Die Einstellungen für die Begrenzung
der Bodentemperatur (Maximum und Minimum) sind nur bei
Verwendung der Uponor Smatrix Pulse App verfügbar (erfordert
Kommunikationsmodul). Ansonsten werden zur Begrenzung die
Systemvorgaben verwendet.
• Optionaler Außentemperaturfühler zur Zuordnung entweder als
Standard-Raumfühler oder Systemgerät.
• DIP-Schalter zur Wahl zwischen Funktions- oder Fühlermoden.
• Ein- oder Ausschalten des Normal/ECO-Modus für den
jeweiligen Raum per DIP-Schalter auf der Rückseite.
• Kann in bis zu 30 m Entfernung vom Regelmodul platziert
werden.
Komponenten des Raumfühlers:

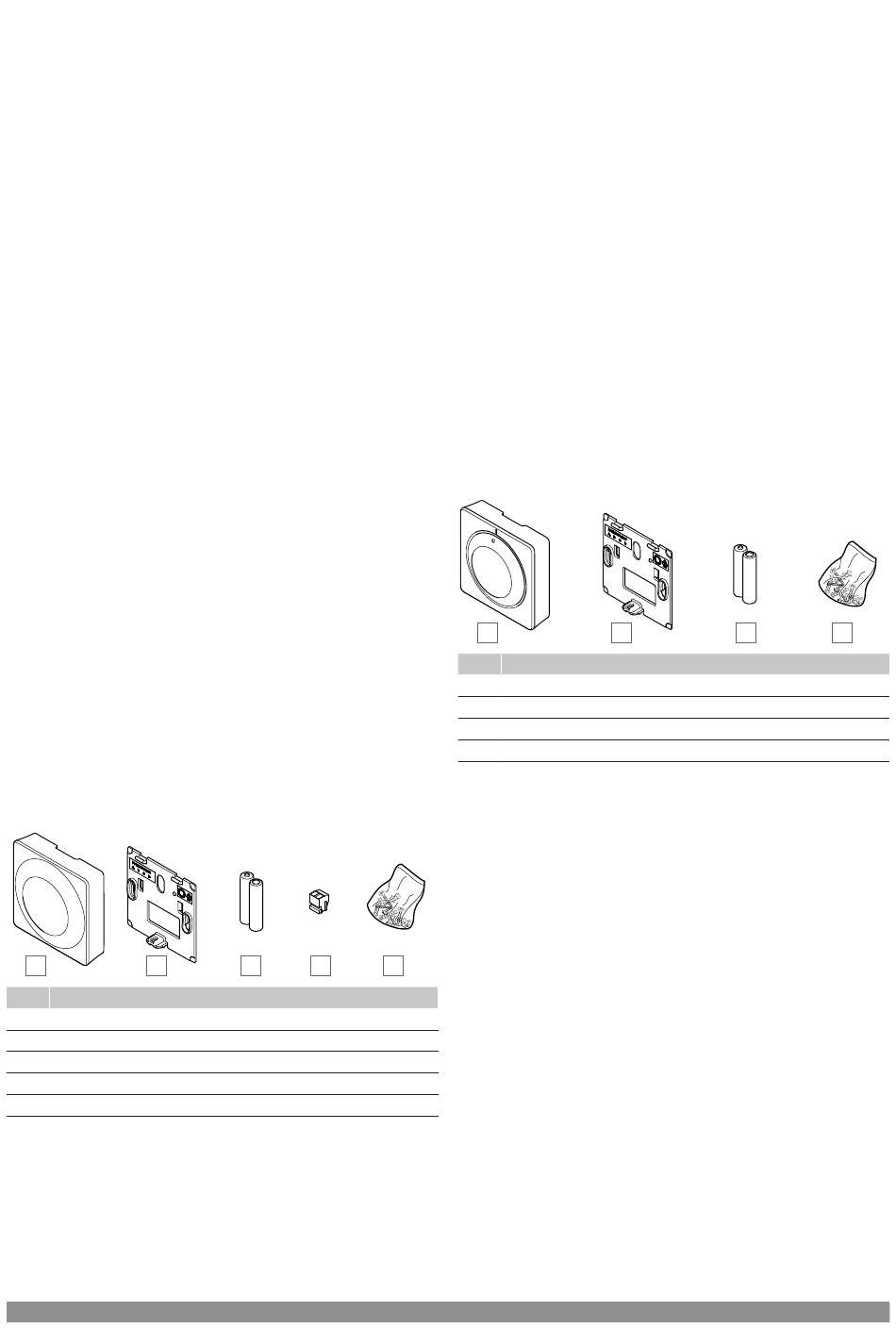

Die folgende Abbildung zeigt den Raumfühler und seine
Komponenten.
A B
Pos. Kurztext
A Uponor Smatrix Wave T-163
B Wandclip
C Batterien (AAA, 1,5 V)
D Anschlussklemme
E Montagematerial
28 | Uponor Smatrix | Technische Informationen
C D E
CD0000030
Uponor Smatrix Wave T-165
Die Temperatureinstellungen des Raumfühlers erfolgen mit dem
Stellrad. Die maximalen/minimalen Temperaturen können nur über
die Uponor Smatrix Pulse App eingestellt werden (erfordert
Kommunikationsmodul). Die 21-°C-Position ist am Stellrad markiert.
Funktionen
Hauptleistungsmerkmale:
• Einstellung des Temperatur-Sollwerts mit dem großen Stellrad.
• LED-Ring-Anzeige beim Drehen des Stellrades (Änderung des
Temperatur-Sollwerts).
• Der Sollwertbereich liegt zwischen 5 und 35 °C (max/min-
Einstellung kann durch andere Systemeinstellungen
eingeschränkt sein).
• Die LED in der unteren rechten Ecke zeigt ca. 60 Sekunden an,
ob Heiz- bzw. Kühlbedarf besteht.
• Ein- oder Ausschalten des Normal/ECO-Modus für den
jeweiligen Raum per DIP-Schalter auf der Rückseite.
• Kann in bis zu 30 m Entfernung vom Regelmodul platziert
werden.
Komponenten des Raumfühlers:
Die folgende Abbildung zeigt den Raumfühler und seine
Komponenten.
A B
Pos. Kurztext
A Uponor Smatrix Wave T-165
B Wandclip
C Batterien (AAA, 1,5 V)
D Montagematerial
C D
CD0000029
