5 Vorlauftemperaturregelung –
Komponentenbeschreibung
In diesem Abschnitt werden einige Komponenten der Uponor
Smatrix-Produktfamilie kurz beschrieben. Nähere Angaben und
Anweisungen zur Installation finden Sie in den Montage- und
Bedienungsanleitungen für das jeweilige System.
In der zweiten Hälfte dieses Dokuments werden
Anwendungsbeispiele mit Beschreibung verschiedener
Montagemöglichkeiten gegeben. Unter Anwendungsbeispiele –
Move, Seite 72 oder Anwendungsbeispiele – Move PRO, Seite 74
für weitere Informationen.

5.1 Uponor Smatrix Move

Uponor Smatrix Move X-157
Achtung!
Nur 230-V-Stellmotore sind mit dem Regelmodul
kompatibel.
Der Regler steuert einen Mischer und die Umwälzpumpe, die
wiederum die Wärmezufuhr beeinflussen, über die sowohl Vorlauf-
als auch Raumtemperatur geregelt werden.
Das Regelmodul Uponor Smatrix Move X-157 arbeitet mit einem
Außentemperaturfühler, einem Vorlauftemperaturfühler, einem
optionalen Rücklauftemperaturfühler und Systemparametern zur
Steuerung der Anlage.
Funktionen
Hauptleistungsmerkmale:
• Regelung der Vorlauftemperatur für Heizungs- und/oder
Kühlanlagen.
• Witterungsgeführte Heiz- und Kühlkurve.
• 3-Punkt Mischersteuerung mit Statusanzeige
• Umschaltventilsteuerung mit Betriebsartanzeige.
• Heiz-/Kühlanschlüsse für Umschaltventile
• Umwälzpumpe mit Statusanzeige
• Vorprogrammierte und editierbare Absenkprofile.
• Außentemperaturfühler mit Kabel
• Ein-/Ausschalten der Wärme- und/oder Kältequelle (Kessel,
Kühlanlage usw.).
• Nachtabsenkung (ECO-Modus)
Optionen:
• Wandmontage (Schrauben im Lieferumfang enthalten)
• Externe Antenne, die senkrecht einzubauen ist
Bestandteil des Vorlauftemperaturreglers

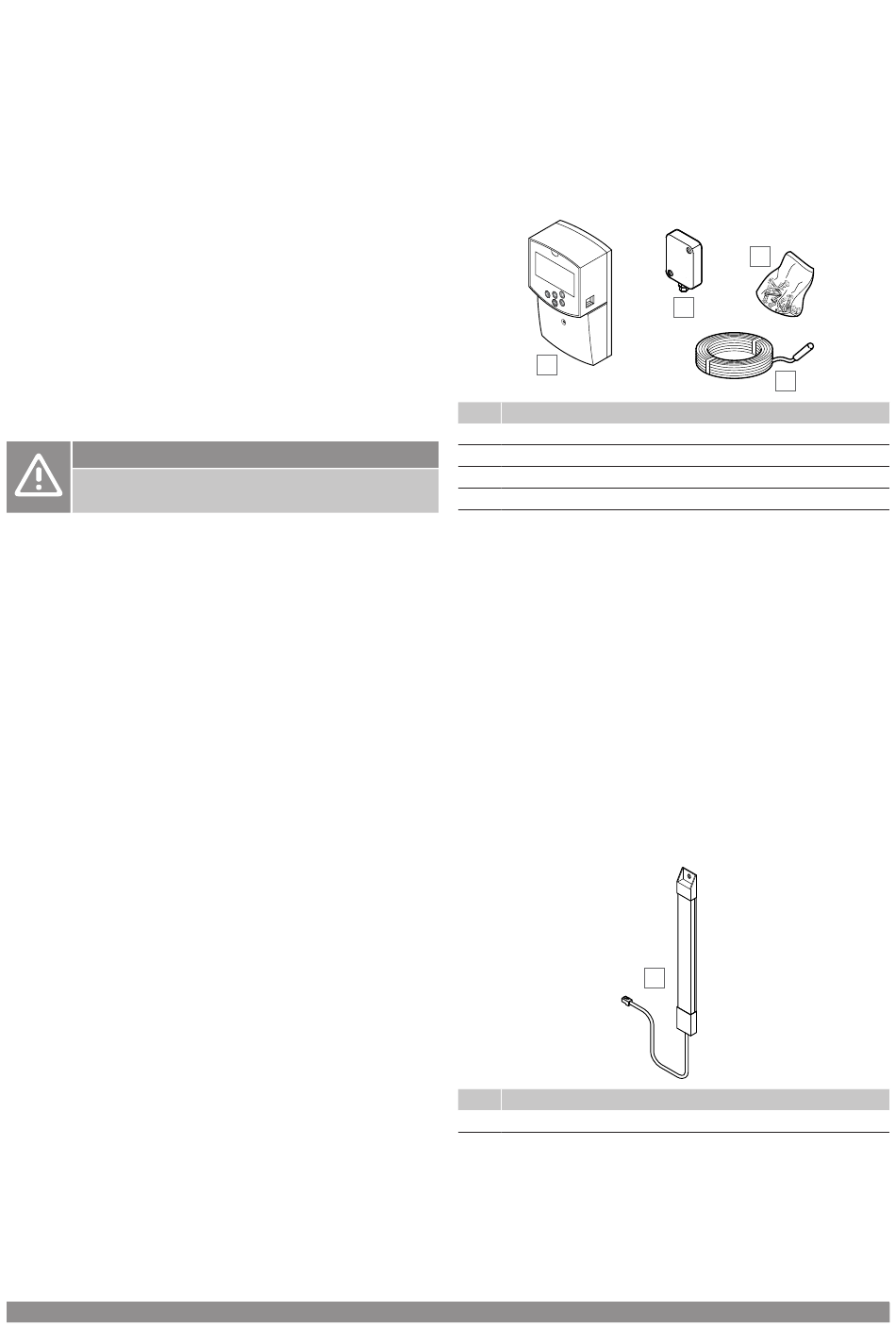

Die folgende Abbildung zeigt den Vorlauftemperaturregler und seine
Bestandteile.
A
Pos. Kurztext
A Uponor Smatrix Move X-157
B Uponor Smatrix S-1XX
C Uponor Smatrix Move S-152
D Montagematerial
Uponor Smatrix Move A-155
Die Antenne und ein drahtloser Raumfühler erweitern die
Funktionalität des Uponor Smatrix Move-Systems.
Funktionen
Hauptleistungsmerkmale:
• 1-Weg Verbindung mit Raumfühler (Datenempfang vom
Raumfühler)
• Regelung der Vorlauftemperatur für Kühlanlagen in Abhängigkeit
von der relativen Feuchte.
• Funk-Außentemperaturfühler (über ein Thermostat).
• Integration in ein Uponor Smatrix Wave System.
Komponenten der Antenne
Die folgende Abbildung zeigt die Antenne und ihre Bestandteile.
Pos. Kurztext
A Smatrix Move A-155
Raumfühler und Sensoren
Unter Raumfühler und Sensoren –
Komponentenbeschreibung, Seite 25 Informationen zu kompatiblen
Raumfühlern und Sensoren.
Uponor Smatrix
D
B
C
A
