4 Raumtemperaturregelung –
Komponentenbeschreibung
In diesem Abschnitt werden einige Komponenten der Uponor
Smatrix-Produktfamilie kurz beschrieben. Nähere Angaben und
Anweisungen zur Installation finden Sie in den Montage- und
Bedienungsanleitungen für das jeweilige System.
In der zweiten Hälfte dieses Dokuments werden
Anwendungsbeispiele mit Beschreibung verschiedener
Montagemöglichkeiten gegeben. Siehe Anwendungsbeispiele –
Wave Pulse, Seite 39, Anwendungsbeispiele – Base
Pulse, Seite 59 oder Anwendungsbeispiele – Move PRO, Seite 74
(Nichtwohngebäude mit Base PRO) für mehr Informationen.
4.1 Uponor Smatrix Pulse-
Kommunikationsmodul
HINWEIS!
Das System kann ohne Internetverbindung eingerichtet
werden.
HINWEIS!
Zum Einrichten eines Systems mit einem
Kommunikationsmodul ist ein Mobilgerät (Smartphone/
Tablet) erforderlich.
HINWEIS!
Es wird empfohlen, das Kommunikationsmodul an einer
Wand außerhalb des Schranks zu befestigen, wenn eine
WLAN-Verbindung verwendet wird.
HINWEIS!
Es wird empfohlen, das Kommunikationsmodul an einer
Wand außerhalb des Schranks anzubringen, wenn
Kommunikationsprobleme mit Uponor Smatrix Wave-
Raumfühlern auftreten.
Das Kommunikationsmodul ermöglicht lokalen und ferngesteuerten
(erfordert Verbindung mit Uponor Cloud-Dienste) Zugriff auf das
Regelmodul über ein mobiles Gerät (mit der Uponor Smatrix Pulse
App).
Das Kommunikationsmodul enthält sowohl ein Antennenmodul (für
die interne Kommunikation mit Raumfühlern und Systemgeräte) als
auch ein lokales Netzwerkmodul für die WLAN- oder Ethernet-
Kommunikation.
Die App stellt eine Verbindung zwischen dem Benutzer/Installateur
und dem/den Regelmodul(en) im System dar. Sie zeigt Daten an und
ermöglicht ein vereinfachtes Programmieren sämtlicher relevanten
Systemeinstellungen. Die Uponor Smatrix Pulse App kann von
Google Play (Android) oder aus dem App Store (iOS)
heruntergeladen werden.
Das Uponor Smatrix Base Pulse- oder Wave Pulse-System kann
ohne App und Kommunikationsmodul betrieben werden, jedoch nur
mit Basisfunktionalität (mithilfe der Raumfühler).
12 | Uponor Smatrix | Technische Informationen
Funktionen
Hauptleistungsmerkmale:
• Uponor Smatrix Pulse-App-Konnektivität.
• Verbindung zum Router über WLAN oder Ethernet.
• Interne Funkantenne für die Kommunikation innerhalb des
Uponor Smatrix-Systems (dadurch entfällt der Bedarf einer
normalen Antenne).
• Zusätzliche Funktionalität (mit Uponor Smatrix Pulse App):
• Heizungs-/Kühlungseinstellungen
• Zusätzliche Relaisfunktion (Kühlaggregat, Entfeuchter
usw.).
• Integrieren Sie bis zu vier Regelmodule in ein System.
Optionen:
• Schrank- oder wandmontiert (DIN-Schiene oder mitgelieferte
Schrauben).

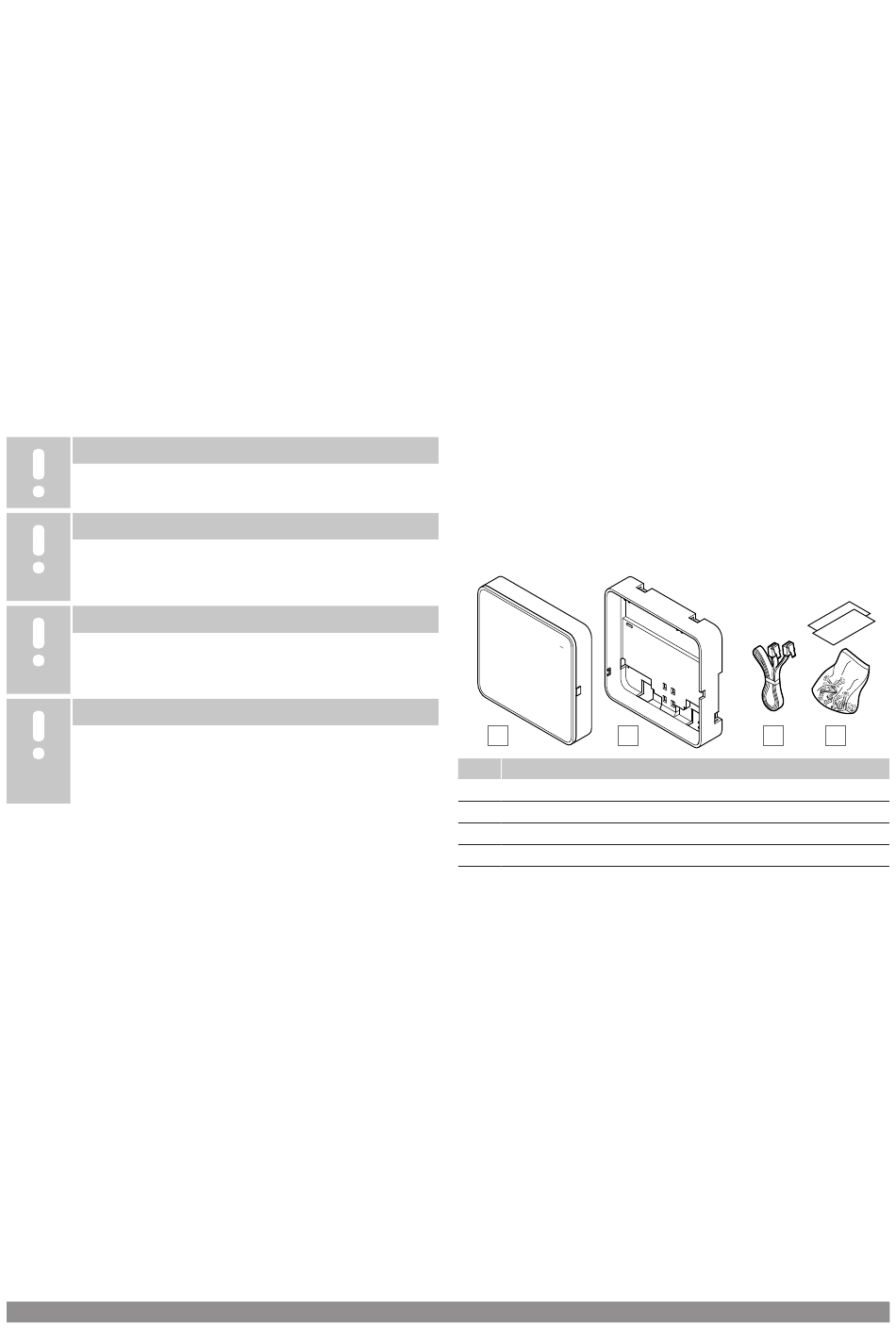

Komponenten des Kommunikationsmoduls
Die folgende Abbildung zeigt das Kommunikationsmodul und seine
Komponenten.
A B
Pos. Kurztext
A Uponor Smatrix Pulse Com R-208
B Optionale rückwärtige Halterung für DIN-Schiene
C Kommunikationskabel
D Montagematerial
C D
CD0000026
