Uponor Smatrix Technische Informationen Seite 16

Komponenten des Regelmoduls

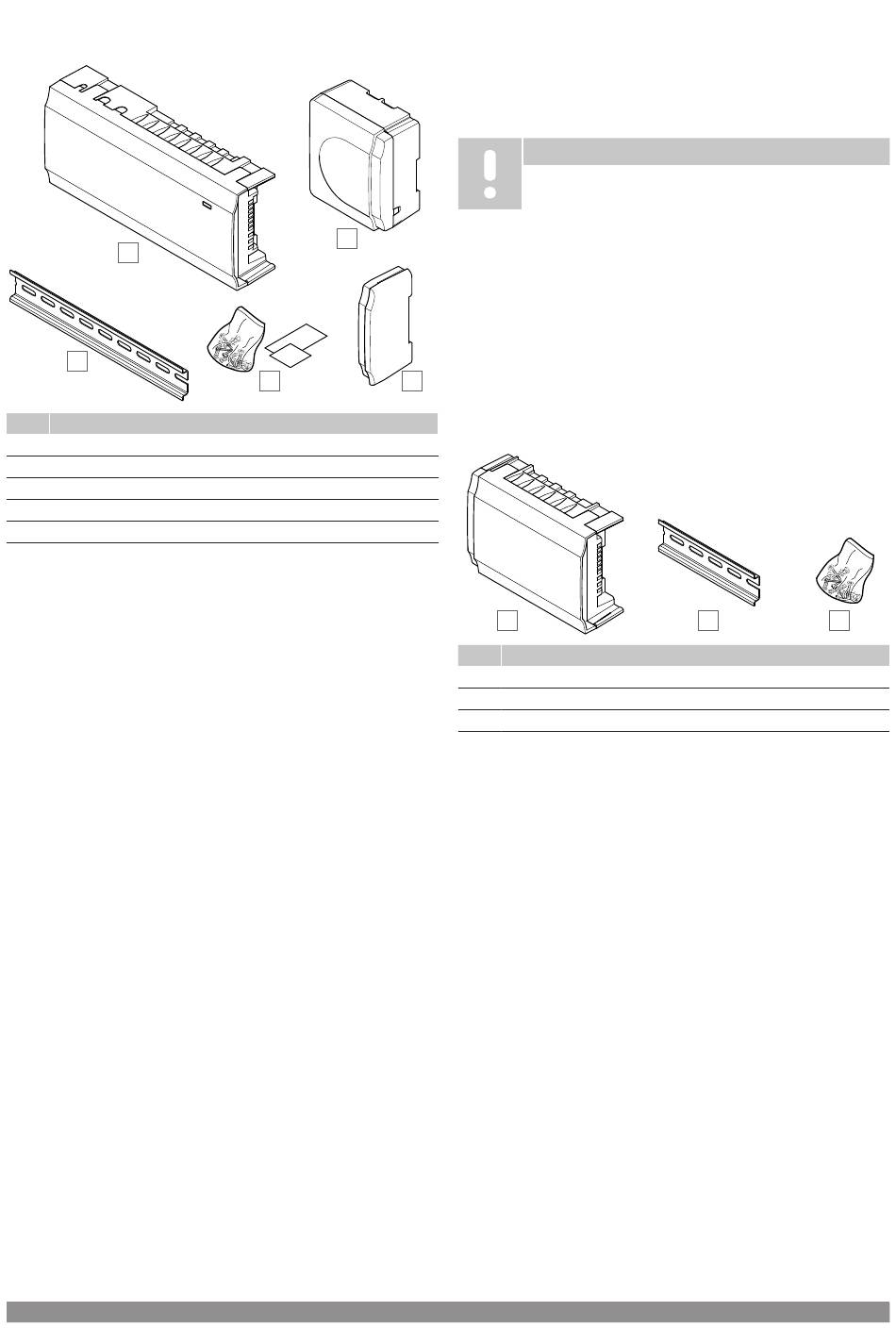

Die folgende Abbildung zeigt den Regler und seine Bestandteile.
A
C
Pos. Kurztext
A Uponor Smatrix Base Pulse X-245
B Transformator
C DIN-Schiene
D Montagematerial
E Endkappe
16 | Uponor Smatrix | Technische Informationen
B
D E
CD0000159
Uponor Smatrix Base Pulse M-242
Das Uponor Smatrix Base Pulse-Regelmodul kann mit einem Slave-
Modul um sechs zusätzliche Kanäle und Thermoantriebausgänge
erweitert werden.
Funktionen
HINWEIS!
Pro Regelmodul wird nur eine einzige Slave-
Modulerweiterung unterstützt.
Hauptleistungsmerkmale:
• Einfache steckbare Installation am vorhandenen Regelmodul,
keine zusätzliche Verdrahtung erforderlich.
• Zuordnung von bis zu sechs weiteren Raumfühlern zum System.
• Anschluss von bis zu sechs weiteren Thermoantrieben (24 V).
• Elektronische Regelung der Thermoantriebe.
• Ventilintervall.
Komponenten des Slave-Moduls
Die folgende Abbildung zeigt das Schaltmodul und seine
Komponenten.
A
Pos. Kurztext
A Uponor Smatrix Base Pulse M-242
B DIN-Schiene
C Montagematerial
Uponor Smatrix Base Pulse M-243
Das Uponor Smatrix Base Pulse-Regelmodul kann mit einem Stern-
Modul erweitert werden, wenn die Raumfühler in einer zentralen
B C
CD0000033
