Der Kopplungsprozess war erfolgreich:
Der MotorController und die Fernbedienung sind nun einsatzbereit. Führen Sie einem Testlauf durch, falls dies die erste
Kopplung des MotorControllers ist, siehe Abschnitt „Inbetriebnahme und Testlauf".
Der Kopplungsprozess ist fehlgeschlagen:
- Stellen Sie sicher, dass die Batterien korrekt in die Fernbedienung eingesetzt sind.
- Stellen Sie sicher, dass der MotorController an 230V angeschlossen und Kopplungsmodus aktiviert ist.
Stellen Sie sicher, dass der MotorController und die Fernbedienung – während des Kopplungsvorgangs – nahe
-
beieinander liegen und dass keine Störungen wie Wände, Möbel usw. zwischen ihnen sind.
- Tauschen Sie die Batterien in der Fernbedienung aus.
- Wiederholen Sie den Kopplungsvorgang.
Wenn der Kopplungsvorgang weiterhin fehlschlägt, wenden Sie sich bitte an Ihre WinderMaster Niederlassung vor Ort.

Status und Fehlersuche mittels LED's auf dem MotorContoller

11
Bei einer Fehlfunktion des MotorControllers leuchten und/oder blinken eine oder mehrere LED-Leuchten.
Am WCC 103BT befinden sich 3 Dioden – 2 grüne und 1 gelbfarbene –, die Fehler am MotorController anzeigen können.
Unabhängig davon, welche Diode leuchtet und/oder blinkt, basiert der Hinweis auf einer 3,2 Sekunden langen Sequenz, die
sich endlos wiederholt. Jede Sequenz ist durch Zeitsegmente von 32 x 0,1 Sek definiert.
Liegen mehrere Fehler gleichzeitig am MotorController vor, werden diese priorisiert angezeigt, d.h. die Fehlermeldung für den
kritischsten Fehler wird zuerst angezeigt und wiederholt, bis der Fehler behoben ist. Dann wird die zweite Fehlermeldung
angezeigt, die sich ebenfalls wiederholt, bis der Fehler behoben wurde usw. Die folgenden Listen zeigen die häufigsten Fehler, falls
andere Fehler angezeigt werden, wenden Sie sich bitte an WindowMaster.

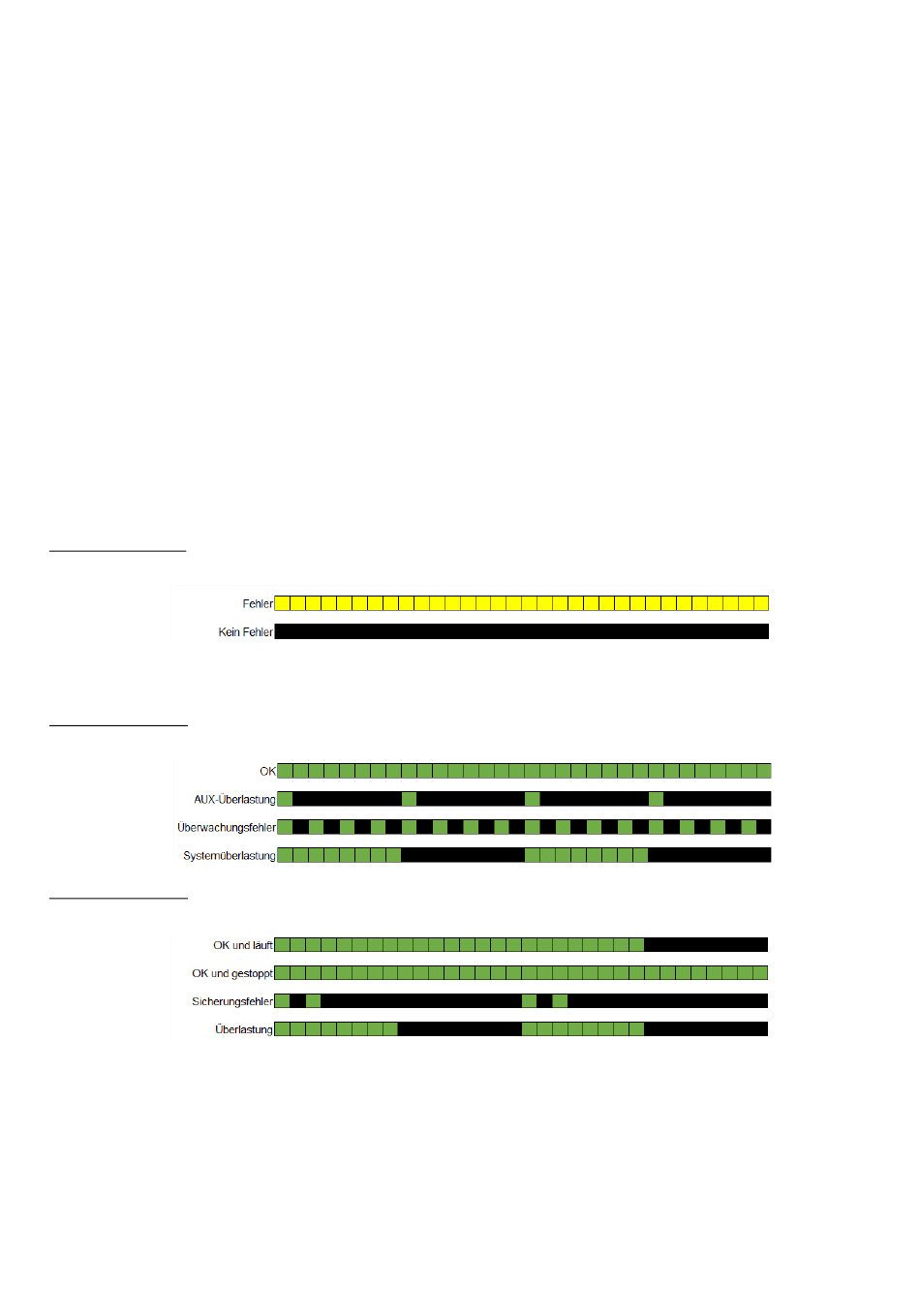

Gelbe Diode – LED 1
Wenn die gelbe LED leuchtet, besteht ein Fehler am MotorController.
Schwarz = Diode aus
Die Fehleranzeige an der gelben Diode ist eine Sammelstörungsanzeige. Detaillierte Informationen zum Fehlertyp werden mit den
grünen Dioden angezeigt.
Grüne Diode – LED 2
Wenn die grüne LED 2 (am nächsten zu X10) blinkt, liegt ein Fehler am MotorController vor.
Schwarz = Diode aus
Grüne Diode – LED 4
Die grüne Diode 4, (die am weitesten von X10 entfernt ist), zeigt den Status oder Fehler der Motorlinie an.
Schwarz = Diode aus
