Fjernbetjening

10

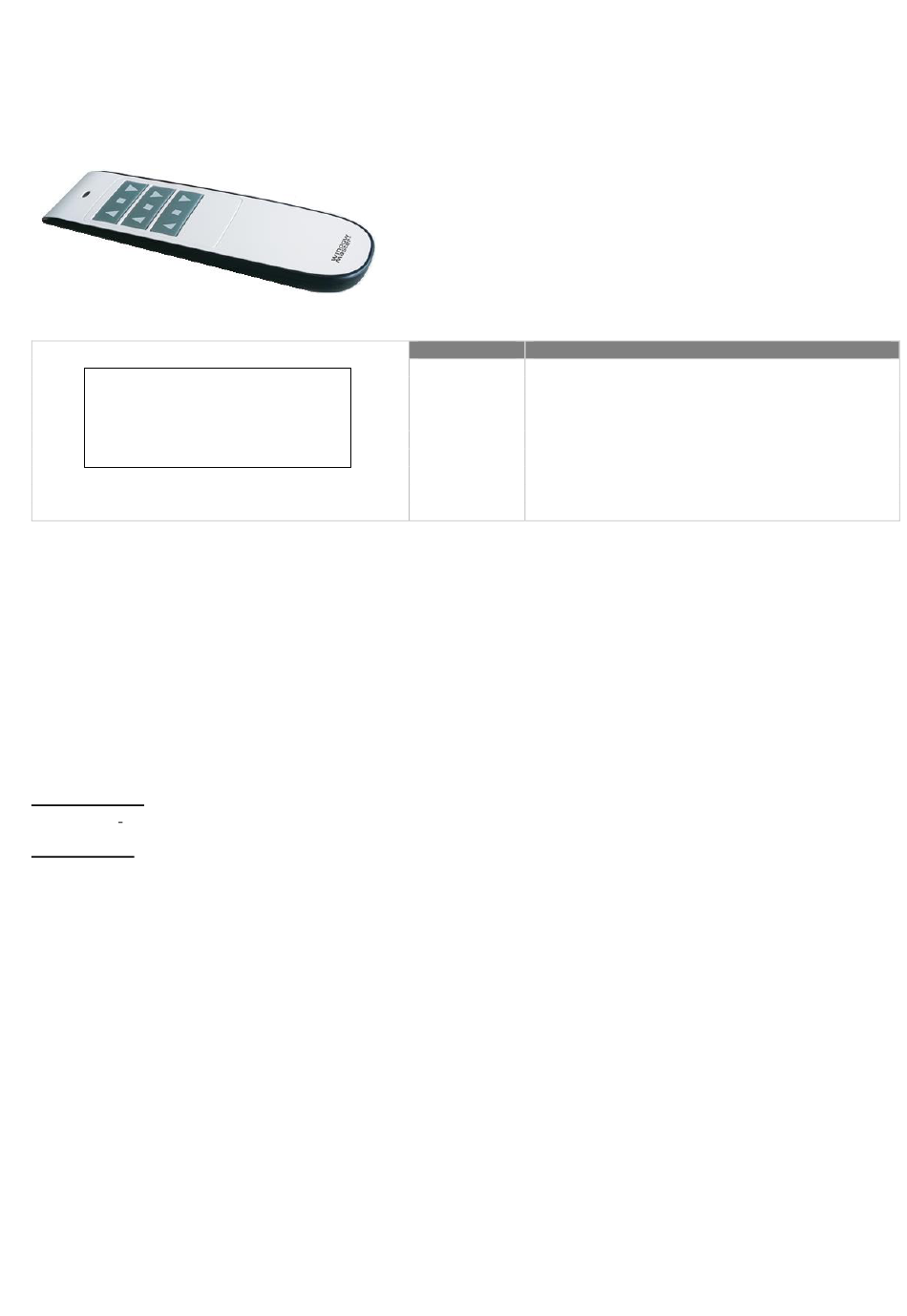

WCC 103BT leveres med en fjernbetjening til styring (åbning og lukning) af vinduesmotorer der er tilsluttet MotorControlleren.
Fjernbetjeningen har en rækkevidde på op til 50m udenfor og 10m indenfor.
Fysiske barierer så som vægge, skabe mm. vil reducere rækkevidden.
Knap-/tastefunktioner på fjernbetjeningen
#1
#4
#7
Knap-/tastefunktionsoversigt
Et kort blink på fjernbetjeningens grønne LED indikere at kommandoen fra fjernbetjeningen til MotorControlleren er blevet modtaget
af MotorControlleren. Et kort blink på fjernbetjeningens røde LED indikere at kommandoen fra fjernbetjeningen til MotorControlleren
ikke blev modtaget af MotorControlleren.
10.1 Før i brugtagning
Fjernbetjeningen leveres med 2 x AAA batterier, som skal isættes før brug.
Ydermere skal fjernbetjeningen og MotorControlleren parres med hinanden, før fjernebetjeningen kan styre de motorer der er
tilsluttede MotorControlleren.

10.1.1 Parring af fjernbetjening og MotorController

For at undgå evt. forstyrrelser bør fjernbetjeningen holdes tæt til MotorController under parringen. Der må kun aktiveres parring på
én MotorController af gangen, ellers vil fjernbetjeningen parre sig med den MotorController der har det kraftigeste bluetooth signal.
En fjernbetjening kan kun parres med én MotorController.
MotorController
1. Sæt MotorControlleren i parringsmodus ved at trykkes på K5 (Bluetooth parringsknappen) på MotorControlleren.
Fjernbetjening
For fjernbetjeningen er der defineret to slags tryk; et kort og et langt tryk.
Det korte tryk anvedes ved normal/daglig brug, dvs. styring af vinduesmotorerne. Det lange tryk anvendes til parringsprocessen.
Kort tryk: trykket varer maks. 3 sekunder
Langt tryk: trykket varer min. 3 sekunder
Sæt fjernbetjeningen i parringsmodus ved at trykke samtidigt på tast #3 og #9 – se ovenstående "Knap-
1.
/tastefunktionsoversigt". Trykket skal være et langt tryk på begge taster, dvs. min 3 sekunder.
Når fjernbetjeningen er i parringsmodus, blinker den først rødt og derfefter grønne dobbeltblink.
2. Eftersom fjernebetjeningen kun kan parres med én MotorController, sletter fjernbetjeningen automatisk evt. tidligere parret
MotorController før den starter parringsprocessen med den ønskede MotorController.
3. Fjernbetjeningen starter en skanningsprocess for at identifiere den ønskede MotorControllere, som også skal være den
der er tættest på fjernbetjeningen.
Skanningen indikeres ved at en grøn LED på fjernbetjeningen hvert sekund blinker 2 korte blink efter hinanden.
4. a) LEDen på fjernbetjening blinker et langt grønt blink. Parringsprocessen var en succes, fjernbetjening og
MotorController er nu parret.
b) LEDen på fjernbetjeningen blinker et langt rødt blink. Parringsprocessen mislykkedes.
#2 #3
#5 #6
#8 #9
Fjernbetjeningen har 3 knapper, med hver 3 taster (funktioner) – ÅBN,
STOP og LUK.
Når den er parret med en WCC 103BT er det det dog kun den øverste
og nederste knap der har funktion, dvs. den midterste knap har ingen
funktion.
Tastenummer Funktion
#1 Åbn
#2 Stop
#3 Luk
#4
#5
#6
#7 Åbn
#8 Stop
#9 Luk
37
Motorer tilsluttet motorlinje #1 åbner
Motorer tilsluttet motorlinje #1 stopper
Motorer tilsluttet motorlinje #1 lukker
Ingen funktion med WCC 103BT
Ingen funktion med WCC 103BT
Ingen funktion med WCC 103BT
Alle motorer tilsluttet WCC 103BT åbner
Alle motorer tilsluttet WCC 103BT stopper
Alle motorer tilsluttet WCC 103BT lukker
