Status und Fehlersuche mittels LED

10
Bei einer Fehlfunktion des MotorControllers leuchten und/oder blinken eine oder mehrere LED-Leuchten.
Am WCC 103 befinden sich 3 Dioden

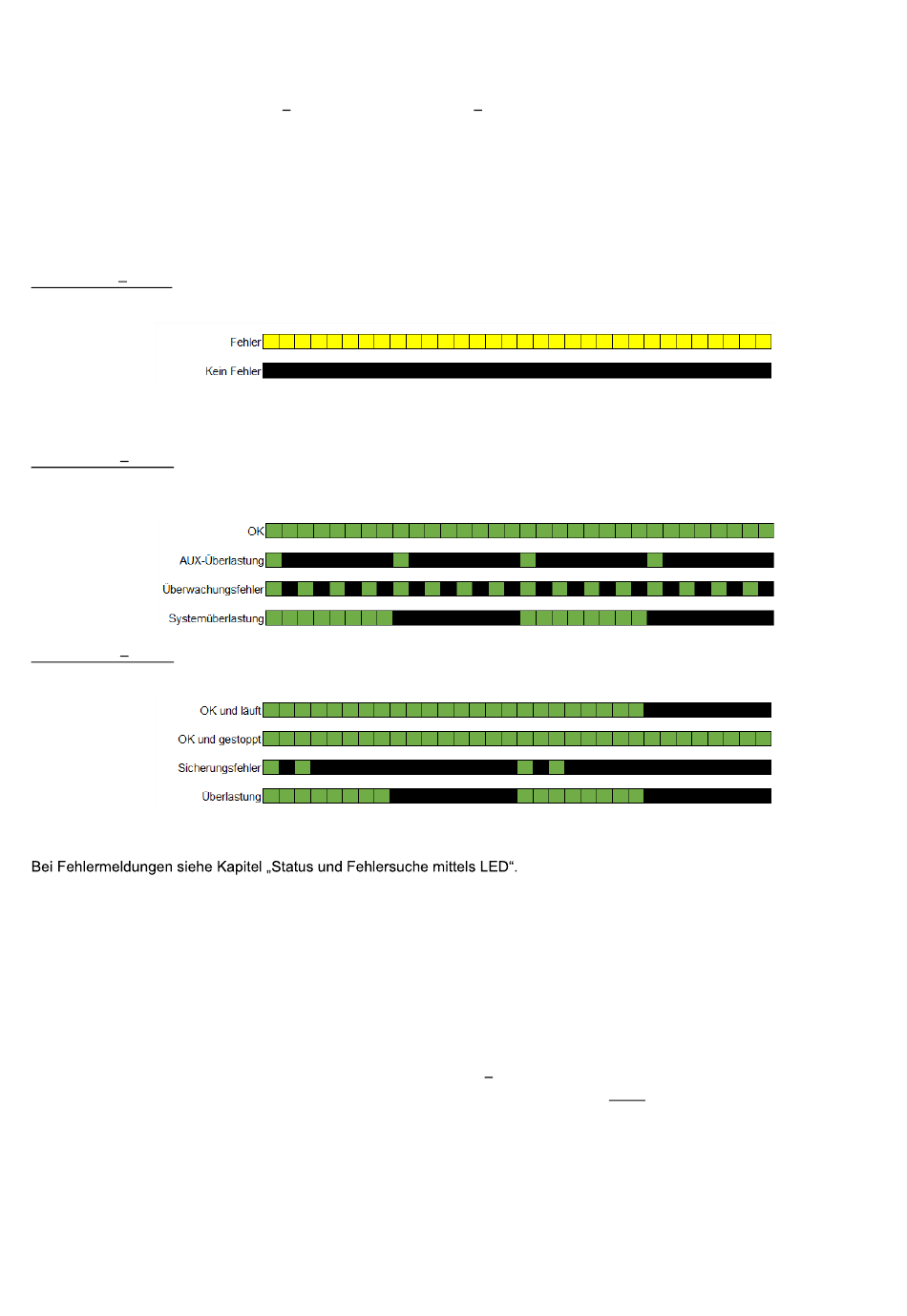

Unabhängig davon, welche Diode leuchtet und/oder blinkt, basiert der Hinweis auf einer 3,2 Sekunden langen Sequenz, die
sich endlos wiederholt. Jede Sequenz ist durch Zeitsegmente von 32 x 0,1 Sek definiert.
Liegen mehrere Fehler gleichzeitig am MotorController vor, werden diese priorisiert angezeigt, d.h. die Fehlermeldung für den
kritischsten Fehler wird zuerst angezeigt und wiederholt, bis der Fehler behoben ist. Dann wird die zweite Fehlermeldung
angezeigt, die sich ebenfalls wiederholt, bis der Fehler behoben wurde usw. Die folgenden Listen zeigen die häufigsten Fehler, falls
andere Fehler angezeigt werden, wenden Sie sich bitte an WindowMaster.
Gelbe Diode LED 1
Wenn die gelbe LED leuchtet, besteht ein Fehler am MotorController.
Schwarz = Diode aus
Die Fehleranzeige an der gelben Diode ist eine Gesamtfehleranzeige. Detaillierte Informationen zum Fehlertyp werden mit den
grünen Dioden angezeigt.
Grüne Diode LED 2
Wenn die grüne LED 2 (am nächsten zu X10) blinkt, liegt ein Fehler am MotorController vor.
Schwarz = Diode aus
Grüne Diode LED 4
Die grüne Diode 4, (die am weitesten von X10 entfernt ist), zeigt den Status oder Fehler der Motorlinie an.
Schwarz = Diode aus

Inbetriebnahme und Testlauf

11
11.1

MotorController komplett installiert, ohne Betriebsspannung

d. Stellen Sie sicher, dass alle mechanischen und elektrischen Komponenten unbeschädigt sind.
e. Prüfen Sie, ob alle Schraub- und Steckverbindungen fest angezogen und/oder fest verbunden sind.
f. Überprüfen Sie, ob alle externen Komponenten installiert sind. Polarität für ± 24V-Motoren prüfen
11.2

Mit Netzspannung

VDE-Vorschriften beachten! Netzleitungen anklemmen und einschalten.
11.3 Lüftungstaster
Schauen Sie sich die Motoren beim Öffnen und Schließen genau an
Motorverbindungsleitungen dürfen nicht belastet oder eingeklemmt werden. Testen Sie jeden einzelnen Lüftungstaster.
2 grüne und 1 gelbfarbene , die Fehler am MotorController anzeigen können.
23
sie dürfen an keiner Stelle blockiert sein und die
