Status Og Fejlfinding Via Led På Motorcontrolleren; Idriftsættelse Og Prøvekørsel; Motorcontroller Fuldt Installeret, Uden Driftsspænding; Med Netspænding - Window Master WCC 103BT Installationsanleitung

Parringsprocessen lykkedes:
MotorController og fjernbetjening er klar til i brugtagning. Udfør evt. prøvekørsel hvis dette er første parring med den respektive
MotorController, se afsnit "Idriftsættelse og prøvekørsel".
Parringsprocessen mislykkedes:
- Kontroller at batterier er korrekt isat fjernbetjeningen.
- Kontroller at MotorControllere er tilsluttet 230V og sat i parringsmodus.
Kontroller at MotorController og fjernbetjening – under parringsprocessen – er tæt på hinanden og der ikke er forstyrrende
-
elementer i mellem så som vægge, møbler og lignende.
- Udskift evt. batterier i fjernbetjeningen.
- Gentag parringsprocessen.
Ved fortsat mislykkedes parringsprocess kontakt dit lokale WindowMaster kontor.
Status og fejlfinding via LED på MotorControlleren
11
I tilfælde af fejl på MotorControlleren vil en eller flere diode lyse og/eller blinke.
På WCC 103BT er der 3 dioder – 2 grønne og 1 gul – der kan indikere fejl på MotorControlleren.
Uanset hvilken diode der lyser og eller blinker, er indikationen baseret på en 3,2sek lang sekvens der gentages uendeligt. Hver
sekvens er defineret af 32 x 0,1sek tidssegmenter.
Er der flere fejl på MotorControlleren samtidigt vises de prioriteret, d.v.s. fejlbeskeden for den mest kritiske fejl vises først og
gentages til fejlen er udbedret. Derefter vises fejlbesked nummer to, som ligeledes gentages til fejlen er udbedret o.s.v.
Nedenstående oversigter viser de hyppigst forekommende fejl, indikeres andre fejl en nedenstående kontakt WindowMaster.

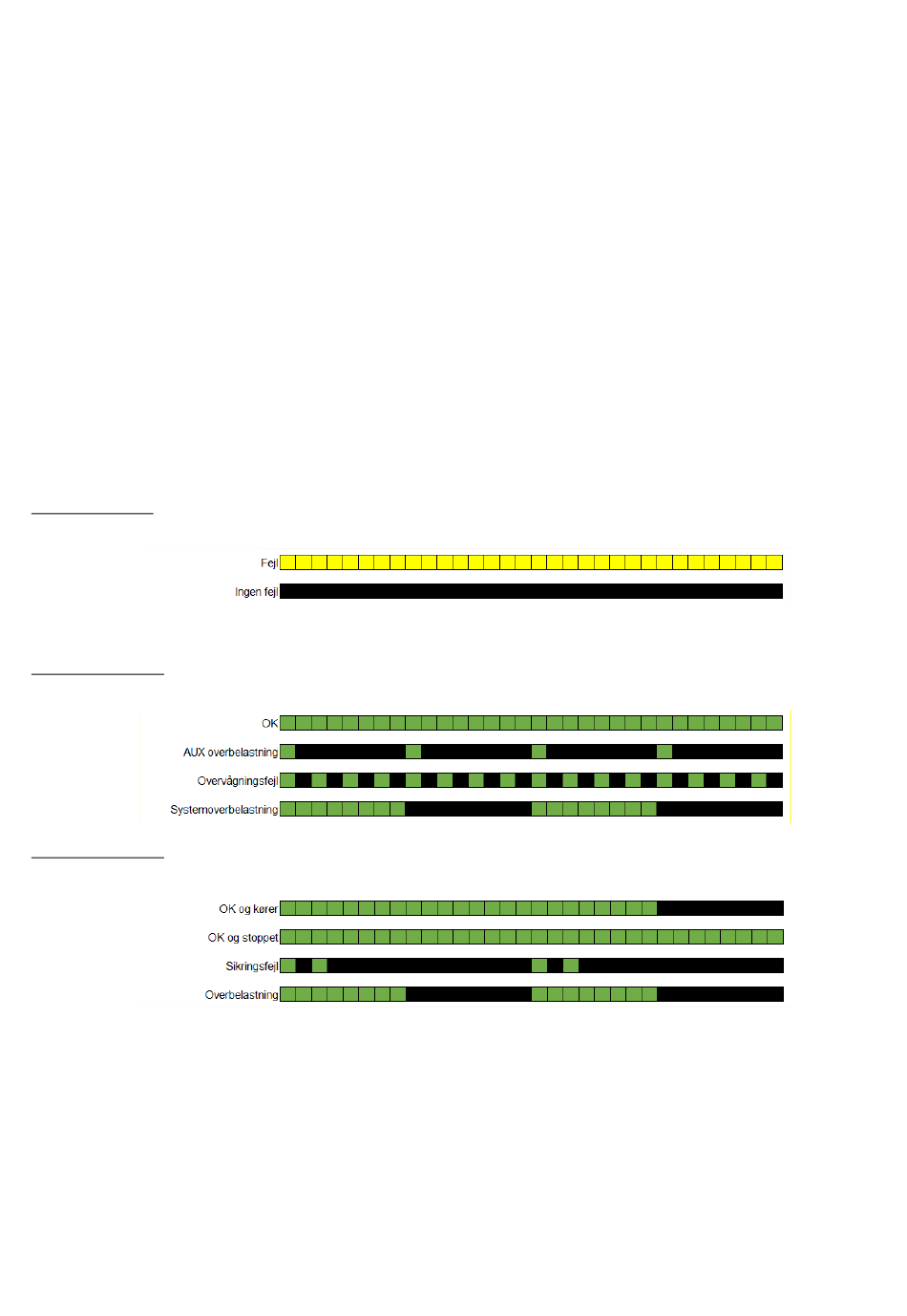

Gul diode – LED 1
Hvis den gule diode lyser indikere den at der er fejl på MotorControlleren.
Sort = diode slukket
Fejlindikation på den gule diode en en sum-fejl indikation. Detaljeret information om fejltypen afkodes på de grønne dioder.
Grøn diode – LED 2
Hvis den grønne diode LED 2 (tættest på på X10) blinker indikere den fejl på på MotorControlleren.
Sort = diode slukket
Grøn diode – LED 4
Den grønne diode LED 4 (længst væk fra X10) indikere status eller fejl for motorlinjen.
Sort = diode slukket
Idriftsættelse og prøvekørsel
12
I tilfælde af fejlmeldinger henvises til kapitel "Status og fejlfininding via LED".
12.1 MotorController fuldt installeret, uden driftsspænding
1. Check at alle mekaniske og elektriske komponenter er ubeskadigede.
2. Check at alle skrue- og stikforbindelser er skruet fast og/eller sidder fast.
3. Kontroller om alle eksterne komponenter er installeret; kontroller polaritet for ±24V motorerne
12.2 Med netspænding
Vær opmærksom på Stærkstrømsbekendtgørelsen afs. 6!
Netledningerne sættes på og netspændingen tilsluttes.
