Montage

5
MotorControlleren kan enten monteres vandret eller lodret på en væg.

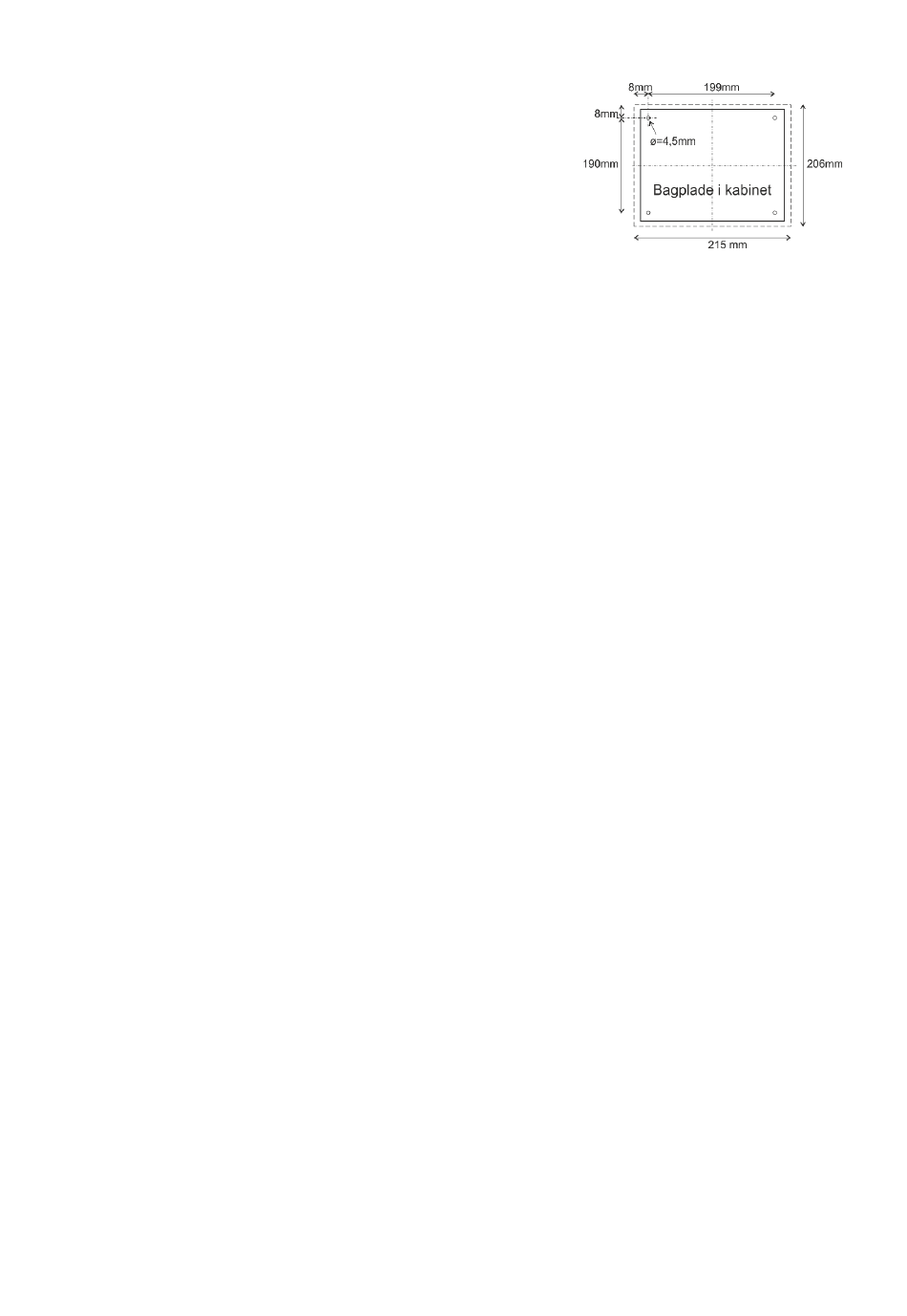

MotorControlleren fastgøres gennem bagpladens Ø4,5mm montagehuller.
MotorControlleren skal monteres et sikkert sted, således den er
beskyttet mod påvirkning fra brand og røg.

Installation

6
6.1 Kabelføring
Sikkerhedsforskrifterne i denne betjeningsvejledning skal følges nøje. Vedrørende svagstrømskabeldimensionering henvises til
kapitel "Kabeldimensionering". De i kabellængdetabellen angivne kabeltværsnit må ikke gøres mindre.
Kablerne føres ind i MotorControllerens kabinet via udskæringerne i bunden.
Ved kabelføring skal de gældende nationale forskrifter følges.
MotorControlleren leveres med 1,2m ledning med schukostik.
6.2

Tilslutning af kabler i MotorControlleren

Kabler tilsluttes i henhold til kapitel "Tilslutningsplan for WCC 103BT", samt øvrige relevante afsnit i denne vejledning.
Vær opmærksom på, at tilslutningerne foretages korrekt - forkert tilslutning kan føre til fejlfunktioner i MotorControlleren eller de
eksterne produkter.
Installationen skal til enhver tid overholde de gældende forskrifter, normer og retningslinier.
6.3

Tilslutning af sikkerhedsjord og 230V AC

WCC 103BT er fra fabrikken udstyret med forsyningskable med 230V Schuko stik med jord.
6.4

Installation af komforttryk

Evt. komforttryk monteres synligt og inden for rækkevidde.
6.5

Montering

Montering, installation, reparation og vedligeholdelse af MotorContollere må kun udføres af fagfolk.
Forskrifter ved montering
I forbindelse med planlægning af installationen af et ventilationsanlæg samt ved montering skal følgende sikkerhedsforskrifter
følges:
•
Stærkstrømsbekendtgørelsen
Forebyggelse af ulykker
Dansk Ingeniørforenings foreskrifter for svagstrømsinstallationer skal følges.
BEMÆRK
Hvis indvendig afdækning fjernes, ligger de strømførende dele frit.
Retningslinier ved montering / installation
•
Dansk Ingeniørsforenings retningslinier for svagstrømsinstallationer, DS 460 skal følges
•
MotorControlleren monteres på væggen, således at der er fri adgang ifbm. serviceeftersyn
•
Kabler vælges i henhold til retningslinierne i denne vejledning
•
Kabeltilslutning udføres i henhold til denne vejledning
•
Kontrol af anlæggets funktioner

Kabeldimensionering

7
Kabler skal trækkes i henhold til de til enhver tid gældende forskrifter.
7.1 Maks. kablelængde
Maksimalt tilladte kabellængder fra MotorControlleren til motorerne under hensyntagen til kabeltværsnittet er vist i nedenstående
tabeller.
