Betriebsanleitung
TAS-UNI
4.4

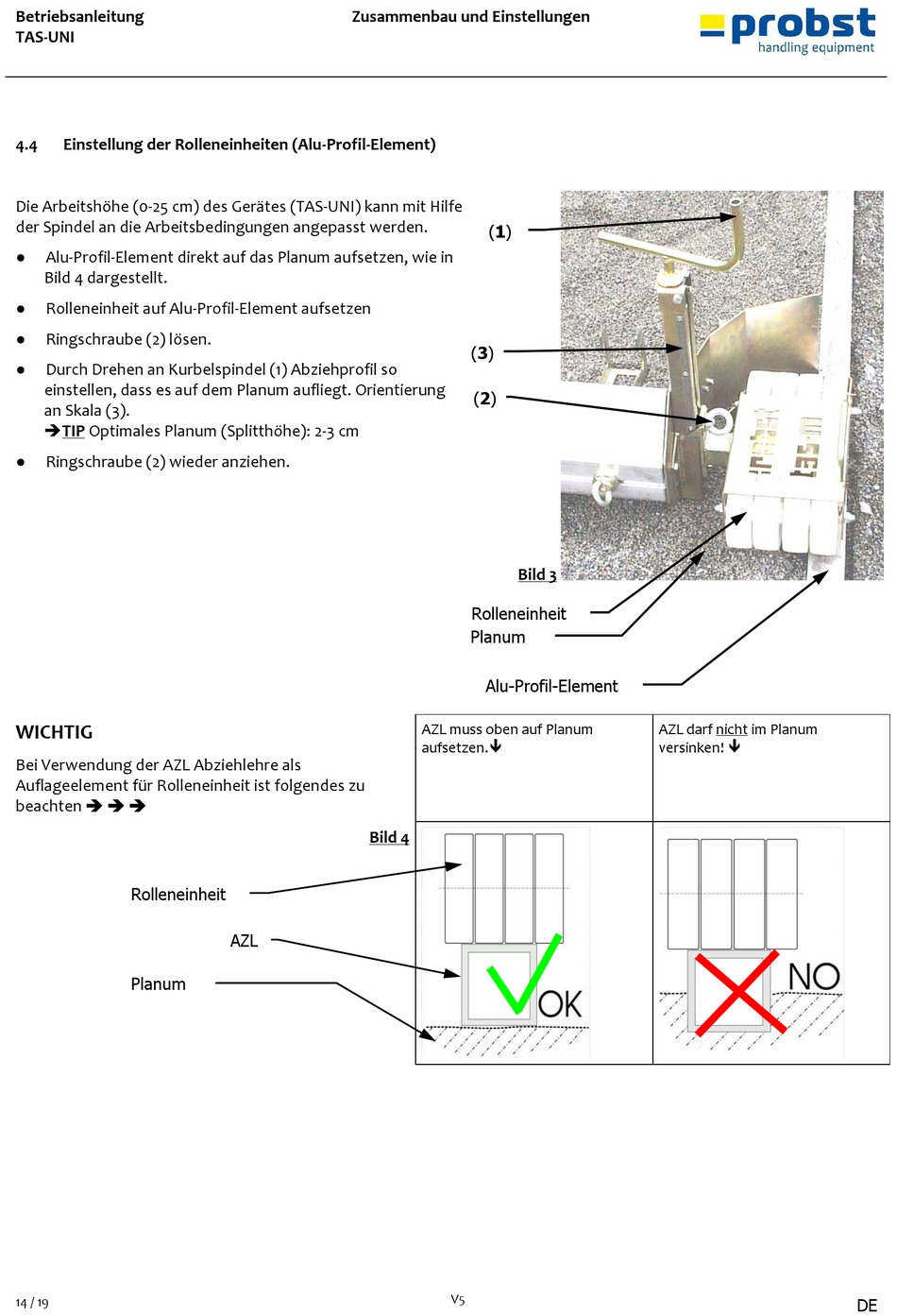

Einstellung der Rolleneinheiten (Alu-Profil-Element)

Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe
der Spindel an die Arbeitsbedingungen angepasst werden.
●
Alu-Profil-Element direkt auf das Planum aufsetzen, wie in
Bild 4 dargestellt.
●
Rolleneinheit auf Alu-Profil-Element aufsetzen
●
Ringschraube (2) lösen.
●
Durch Drehen an Kurbelspindel (1) Abziehprofil so
einstellen, dass es auf dem Planum aufliegt. Orientierung
an Skala (3).
TIP Optimales Planum (Splitthöhe): 2-3 cm
●
Ringschraube (2) wieder anziehen.
WICHTIG
Bei Verwendung der AZL Abziehlehre als
Auflageelement für Rolleneinheit ist folgendes zu
beachten   
Rolleneinheit
Planum
14 / 19
Zusammenbau und Einstellungen
Bild 4
AZL
(1)
(3)
(2)
Bild 3
Rolleneinheit
Planum
Alu-Profil-Element
AZL muss oben auf Planum
aufsetzen.
V5
AZL darf nicht im Planum
versinken! 
