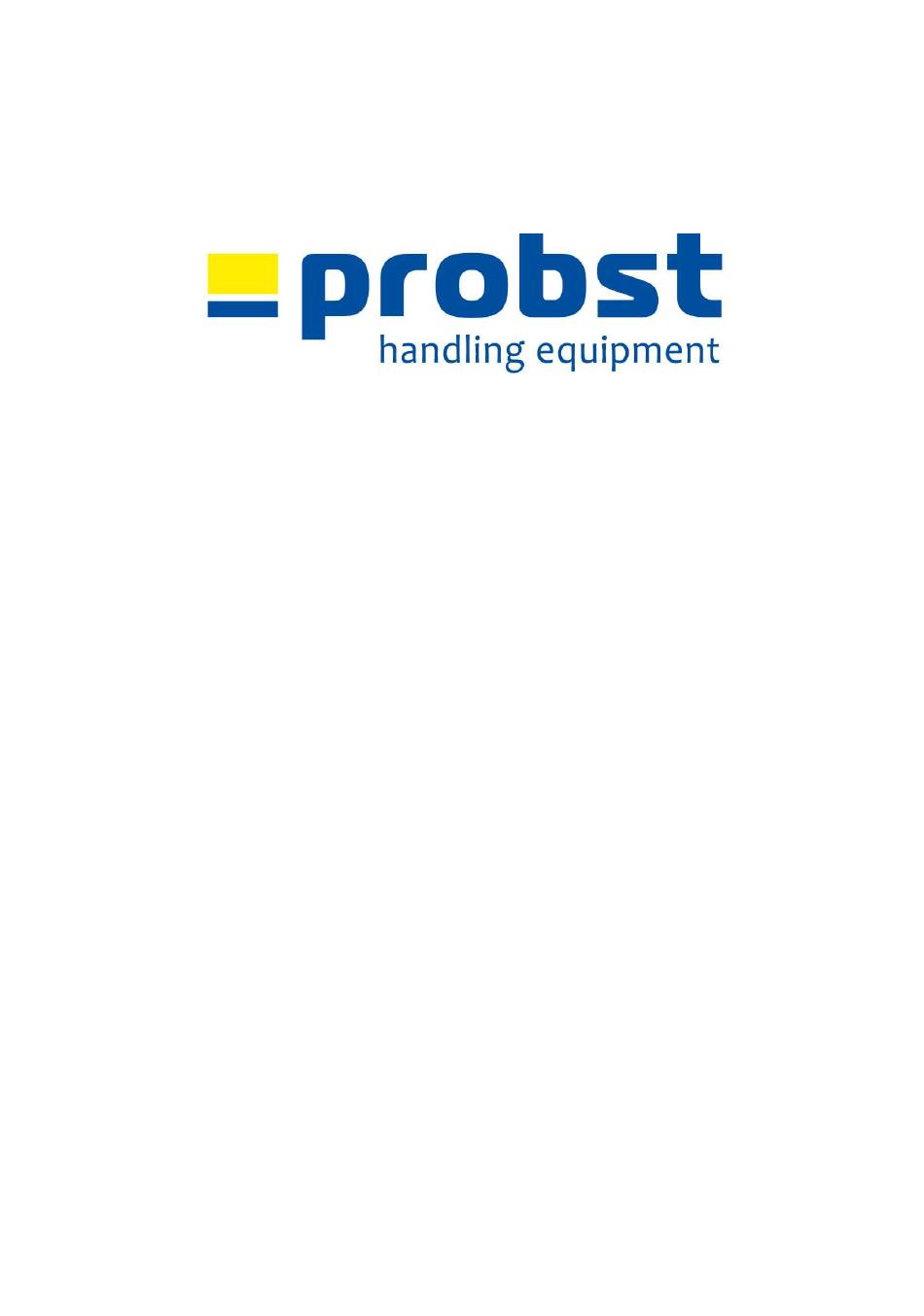

- Seite 1 Betriebsanleitung Original Betriebsanleitung Kalksandsteinzange KSZ-300-UNI 5520.0033...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Drehköpfe (optional) ..........................12 Bedienung................................13 Bedienung allgemein ............................. 13 Wartung und Pflege .............................. 14 Wartung .................................14 Mechanik ................................14 Störungsbeseitigung ............................. 15 Reparaturen ..............................15 Prüfungspflicht ............................. 16 Hinweis zum Typenschild ..........................17 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 17 5520.0033... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 31.01.2018................(M. Probst, Geschäftsführer) 5520.0033... -
Seite 5: Allgemeines
4 / 17 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (KSZ-300-UNI) ist ausschließlich für das Greifen und Transportieren von Greifgütern, wie Kalksandstein- Elementen in Verbindung mit einem Hochbau-Kran bestimmt. Es dürfen keine konischen Greifgüter gegriffen und transportiert werden, da Abgleitgefahr besteht! Das Gerät greift alle Greifgüter mit den Abmessungen innerhalb der angegeben Öffnungsweite/Greifbereichs (siehe „Technische Daten“). -
Seite 6: Übersicht Und Aufbau

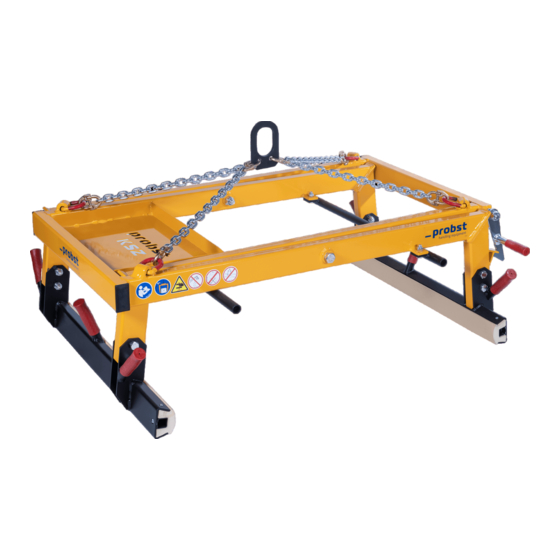

Allgemeines 5 / 17 Übersicht und Aufbau Einhängeöse für Kranhaken Aufhängungskette Greifarm 4. Handgriff Gummimetallschiene 6. Halbautomatik Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 5520.0033... -
Seite 7: Sicherheit
Sicherheit 6 / 17 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 8: Sicherheitskennzeichnung
Sicherheit 7 / 17 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 9: Persönliche Sicherheitsmaßnahmen
Sicherheit 8 / 17 Persönliche Sicherheitsmaßnahmen ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ●... -
Seite 10: Sicherheit Im Betrieb
Sicherheit 9 / 17 Sicherheit im Betrieb 3.9.1 Allgemein ● Das Schwenken des Gerätes über Personen hinweg ist untersagt. ● Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. ● Der Bediener darf den Steuerplatz nicht verlassen, solange das Gerät mit Ladung belastet ist und muss die Ladung immer im Blick haben. -
Seite 11: 3.10 Verwendung Von Zwei Geräten Über Eine Traverse Verbunden
Sicherheit 10 / 17 3.10 Verwendung von zwei Geräten über eine Traverse verbunden Es ist für jedes Greifgut ein Sicherheitsschutznetz zu verwenden, welches das Herabfallen von Teilen verhindert. Es ist verboten, nur mit einem der beiden Geräte eine Last zu greifen! Unfallgefahr! Die gegriffenen Greifgüter dürfen kein unterschiedliches Eigengewicht haben! Ansonsten hängt das Gerät schräg und wird nicht gleichmäßig belastet. -
Seite 12: Installation
11 / 17 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 13: Einstecktaschen (Optional)
Beim Einsatz von Drehköpfen muss zwingend eine Freilaufdrossel verbaut sein. Damit ein stoßartiges Beschleunigen und Stoppen der Drehbewegungen ausgeschlossen wird, da diese sonst das Gerät innerhalb kurzer Zeit beschädigen können. Das Gerät (KSZ-300-UNI) wird über die Aufhängungsketten mit dem Kranhaken verbunden. 5520.0033... -
Seite 14: Bedienung
Das Gerät (KSZ-300-UNI) mit Hilfe des Hebezeugs (Hochbaukran) über der zu greifenden Greifgütern (Kalksandstein- Elemente) postieren und langsam ablassen. ● Sobald das Gerät (KSZ-300-UNI) komplett auf den Greifgütern aufliegt, muss die Halbautomatik von Hand entriegelt werden (Haken etwas anheben). ●... -
Seite 15: Wartung Und Pflege
Wartung und Pflege 14 / 17 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 16: Störungsbeseitigung
Wartung und Pflege 15 / 17 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren (Greifbereichs-Einstellung) Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 17: Prüfungspflicht
Wartung und Pflege 16 / 17 Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden ( siehe BGR 500). ● Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! ●... -
Seite 18: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 19: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 20 L-1000 ÖW max. ~ 1134 GW min. 750 ~1394 Kastenschutznetz nicht gezeichnet © all rights reserved conform to ISO 16016 Datum Name Benennung Kalksteinzange KSZ-300 uni Erst. 17.9.2003 Erath mit PGL-Backen/hell 1000 mm Gepr. 26.5.2014 Joerg.Werner Tk 1250 kg Artikelnummer/Zeichnungsnummer Blatt D55200033 Zust.
- Seite 21 33501393 45200057 21070037 21000014 21600016 20100019 20400025 20030006 20000082 33505972 20400025 20190014 20000240 20100018 20000082 20100019 20100010 20040012 21600005 43100433 36370010 36210039 © all rights reserved conform to ISO 16016 Datum Name Benennung Kalksteinzange KSZ-300 uni Erst. 26.8.2003 Erath mit PGL-Backen/hell 1000 mm Gepr.
-
Seite 22: Typenschild
A55200033 KSZ-UNI Typenschild 29040056 Beidseitig / On both sides 29040638 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 25.10.2010 / Baumann, D. 03.02.2020 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
