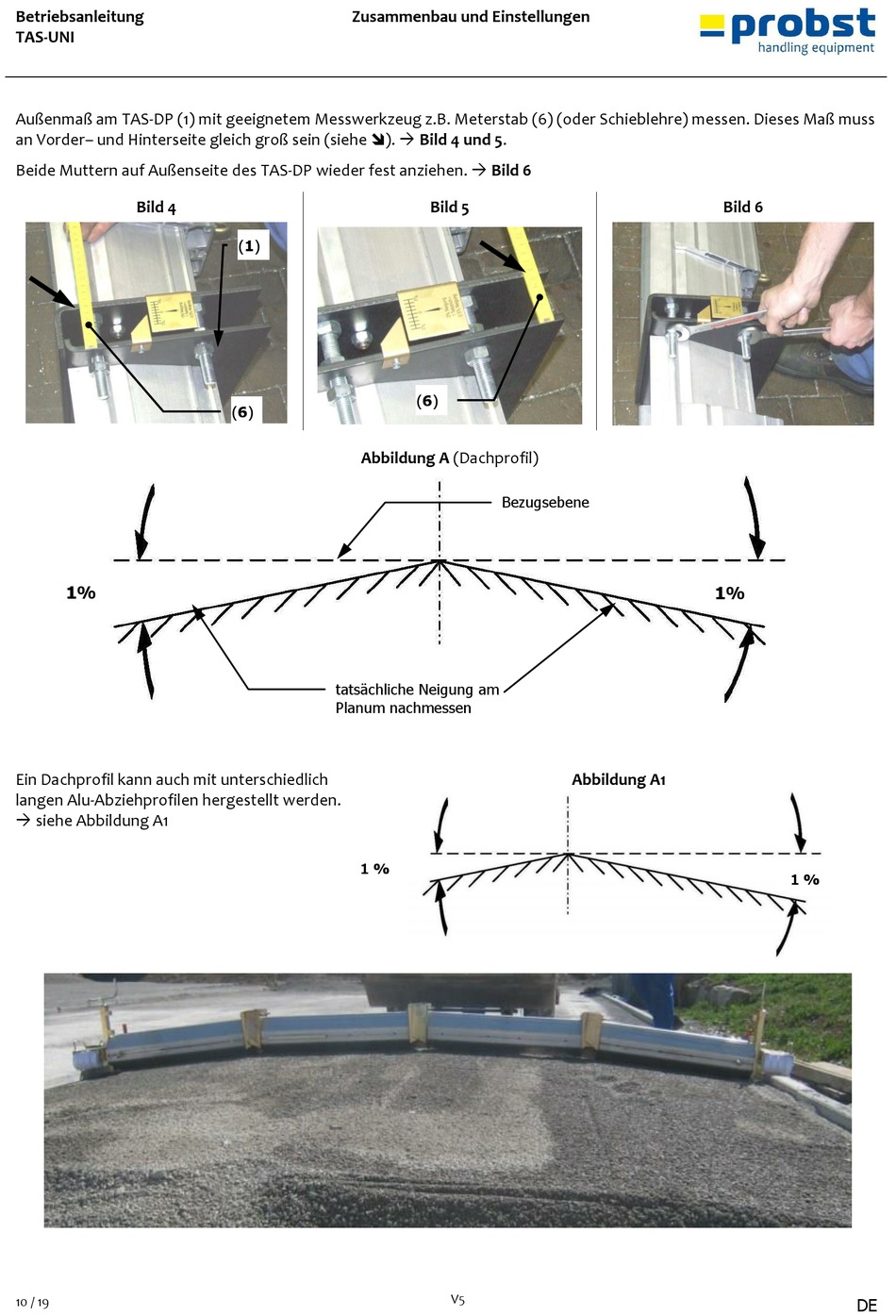

Außenmaß am TAS-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss
an Vorder– und Hinterseite gleich groß sein (siehe ).  Bild 4 und 5.
Beide Muttern auf Außenseite des TAS-DP wieder fest anziehen.  Bild 6
Bild 4
1%
Ein Dachprofil kann auch mit unterschiedlich
langen Alu-Abziehprofilen hergestellt werden.
 siehe Abbildung A1
10 / 19
Zusammenbau und Einstellungen
(1)
(6)
Abbildung A (Dachprofil)
tatsächliche Neigung am
Planum nachmessen
1 %
Bild 5
(6)
Bezugsebene
Abbildung A1
V5
Bild 6
1%
1 %
